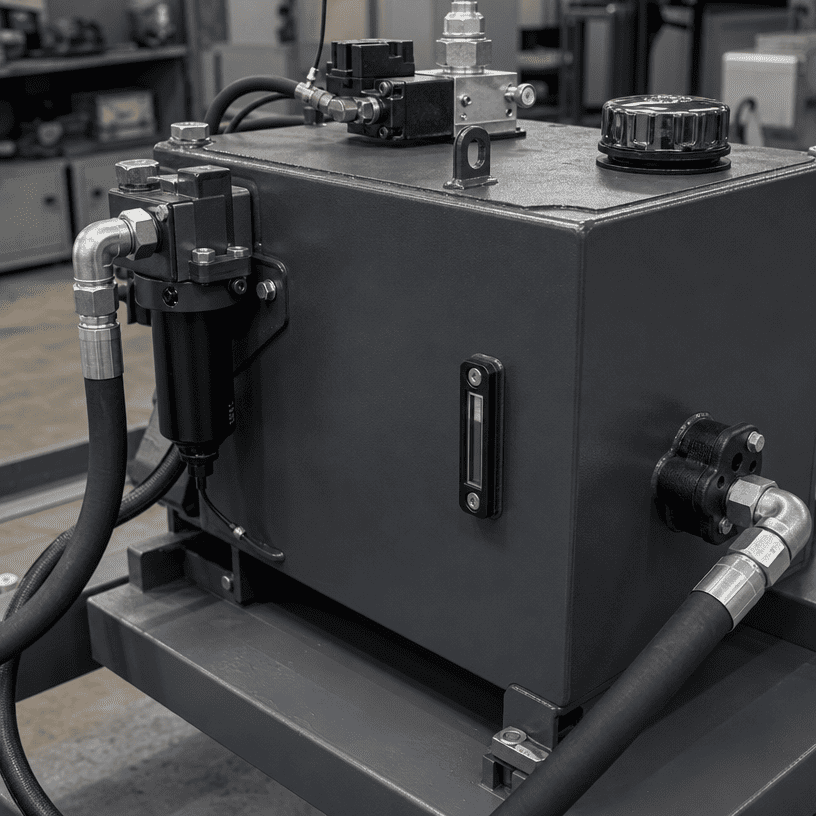

A hidravlična pogonska enotaRezervoar ni samo posoda za olje. Podpira shranjevanje tekočine, upravljanje povratnega toka, izpust zraka, prenos toplote, nadzor kontaminacije in dostop do storitev. Če je rezervoar izbran samo glede na njegove zunanje mere ali primerno nazivno prostornino, bo pogonsko enoto morda težko zagnati in težje vzdrževati.
Ta priročnik ponuja inženirjem OEM in kupcem opreme praktičen način za pregled zahtev za rezervoar, preden zahtevajo ponudbo hidravlične pogonske enote. Ne spodbuja univerzalnega razmerja med rezervoarjem in črpalko. Pravilna zasnova je odvisna od tokokroga, delovnega cikla, tekočine, namestitvenega prostora in delovnega okolja.
Ko ste razumeli hidravlični krog, je treba določiti rezervoar. Začnite z aktuatorji, ventili, razporeditvijo črpalk, zaporedjem delovanja in pričakovanim povratnim tokom. Tokokrog, ki občasno premika valj, ima drugačne zahteve glede rezervoarja kot sistem, ki deluje neprekinjeno ali uporablja več aktuatorjev hkrati.
Preden izberete rezervoar, zberite naslednje podatke:
Ta informacija spremeni "Koliko litrov potrebujemo?" v bolj uporabno inženirsko vprašanje: kako se mora rezervoar obnašati med celotnim obratovalnim ciklom?
Zunanje mere rezervoarja ali prostornina na tablici z imenom ne povedo vsega. Del prostornine rezervoarja bo morda potreben za ekspanzijo, umiritev povratnega toka, sesalno pokritost in varno delovno raven. Uporabna delovna prostornina se torej razlikuje od skupne geometrijske prostornine.
Pregled zasnove mora opredeliti:
- Normalna raven olja
- Najnižja raven za zanesljivo sesanje črpalke
- Največja stopnja polnjenja
- Prostor za toplotno raztezanje
- Prosta prostornina za izpust zraka in povratni tok
- Dostop do odvajanja in čiščenja
Črpalka ne sme črpati z nivoja, ki omogoča vstop zraka v sesalni vod. Istočasno rezervoar ne sme biti napolnjen tako visoko, da bi ekspanzija ali povratno mešanje ustvarilo sekundarni problem. Končne ravni je treba nastaviti za dejanske pogoje tekočine in stroja.
Povratno olje lahko vstopi v rezervoar s hitrostjo, toploto in vnesenim zrakom. Če je povratna odprtina preblizu sesalne odprtine, lahko črpalka prejme slabo odzračeno tekočino, preden ima rezervoar dovolj časa, da loči zrak in umiri pretok.
Zvočna postavitev upošteva:
Namen ni le povečati rezervoar. Ustvarja nadzorovano pot od povratka do sesanja, tako da lahko tekočina sprosti vsebovani zrak in se usede, preden jo ponovno uporabi črpalka.
Sesanje črpalke si zasluži lastno konstrukcijsko preverjanje. Sesalni vod mora biti kratek in neposreden, kjer namestitev to omogoča, s primernim premerom in razporeditvijo, ki preprečuje nepotrebne omejitve. Ostre spremembe smeri, slab položaj dovoda ali premajhen priključek lahko povzročijo težave, tudi če je nazivna prostornina rezervoarja videti ustrezna.
Preverite razmerje med:
- Lokacija dovoda črpalke
- Minimalna raven olja
- Premer in dolžina sesalnega voda
- Razporeditev vstopnega filtra, če se uporablja
- Servisni dostop okoli črpalke
- Položaj za praznjenje rezervoarja in čiščenje
Ne izberite sesalne ureditve samo zato, ker se prilega ohišju. Zahteve dovoda proizvajalca črpalke in pogoje celotnega tokokroga je treba preveriti skupaj.
Rezervoar lahko pomaga prenašati toploto v okolico, ni pa samodejno zadosten hladilnik. Proizvodnja toplote je odvisna od tlačnih izgub, pretoka, časa cikla, obnašanja ventila, obremenitve motorja in okolja namestitve.
Za pregled OEM zabeležite, kdaj sistem proizvaja toploto in kje bo napajalna enota nameščena. Kompaktno ohišje v bližini vira toplote morda potrebuje drugačno toplotno rešitev kot prezračevana enota, nameščena na prostem.
Pravilno zaporedje je:
1. Določite delovno dolžnost.
2. Ocenite, kje se izgublja moč.
3. Preglejte površino rezervoarja in gibanje zraka.
4. Odločite se, ali je potrebno dodatno hlajenje.
5. Preverite rezultat med reprezentativnim delovanjem.
Izogibajte se dodajanju hladilnika ali povečanju prostornine rezervoarja, ne da bi razumeli dejanski vir toplote. Rezervoar je del toplotne zasnove in ne nadomestek za učinkovitost vezja.
Zasnova rezervoarja bi morala otežiti vstop umazanije in vode, vzdrževalno osebje pa bi moralo preprosto odstraniti kontaminacijo. Odzračevalna odprtina za polnjenje, pokrov za dostop, odtočna točka in ureditev povratnega filtra vplivajo na čistočo tekočine.
Uporabna vprašanja o oblikovanju vključujejo:
- Ali je polnilna odprtina zaščitena pred okolico?
- Ali je odzračevalnik mogoče servisirati brez demontaže napajalne enote?
- Ali se odtok nahaja na najnižji praktični točki?
- Ali je mogoče rezervoar izprazniti, ne da bi prišlo do nevarnosti razlitja?
- Ali je povratni filter dostopen za pregled?
- Ali je mogoče notranjost rezervoarja očistiti, ko je to potrebno?
Odgovor bi moral biti viden na risbi postavitve. Čisto zunanje ohišje ne dokazuje, da je pot notranjega vzdrževanja praktična.

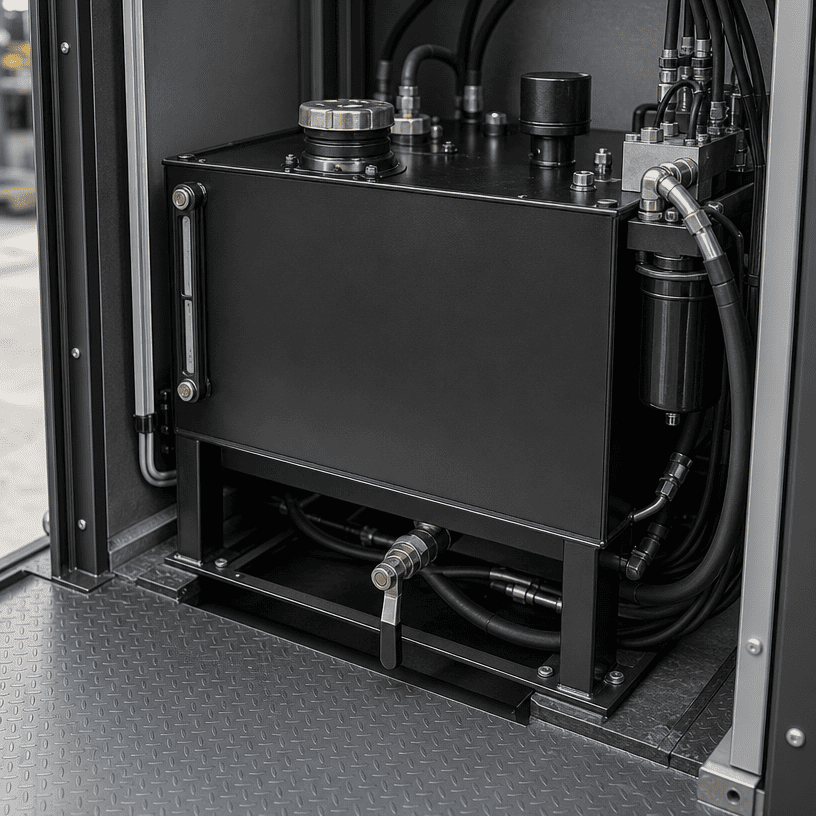

Rezervoarji pogosto odpovejo na stopnji integracije in ne na stopnji izračuna. Rezervoar lahko ustreza nominalnemu odtisu, vendar je v nasprotju z motorjem, razdelilnikom, električnim ohišjem, okvirjem priklopnika, varovanjem ali dvižno točko.
Preden odobrite načrt, preglejte:
Tridimenzionalna postavitev ali dimenzionirana sestavna risba lahko razkrije konflikte prej kot seznam delov. Rezervoar mora biti po namestitvi napajalne enote uporaben, ne le sestavljiv na delovni mizi.
Uporaben ponudbeni paket običajno vključuje:
Če nekatere vrednosti niso znane, jih označite kot odprte postavke, namesto da jih napolnite s predpostavkami. Pregleden inženirski pregled je hitrejši od preoblikovanja rezervoarja po začetku proizvodnje.
Pretok črpalke je pomemben, vendar ne opisuje celotnega povratnega vzorca, delovnega cikla ali volumna aktuatorja.
Rezervoar potrebuje določene minimalne in maksimalne nivoje, ekspanzijski prostor in nadzorovano sesalno stanje.
To lahko skrajša pot tekočine in zmanjša možnost za izpust zraka in umiritev toka.
Polnilo, odzračevalnik, filter ali odtok, ki ga ni mogoče varno doseči, bo sčasoma podaljšal čas vzdrževanja.
Toplotna bilanca je odvisna od celotnega hidravličnega kroga in okolja namestitve.
Ohišje, črpalko, razdelilnik, cevi in električne dele je treba preveriti kot en sistem.
Dobro dimenzioniranje rezervoarja hidravlične pogonske enote je vaja postavitve in delovnega cikla, ne ugibanje o količini. Inženir mora skupaj pregledati nivo uporabnega olja, ločevanje povratnega toka, sesanje črpalke, toplotno bilanco, nadzor kontaminacije in vzdrževalni dostop.
Za projekt HPU po meri pošljite HCIC informacije o vezju in vmesnik stroja, preden so dimenzije rezervoarja dokončne. To daje projektantski skupini boljšo osnovo za izbiro rezervoarja, črpalke, razdelilnika, filtracije in krmilne ureditve kot ene integrirane enote.
