Baloniranje cevi hidravličnega cilindra: forenzično odkrivanje obvoda tlaka v sredini giba in nabrekanja cevi

● 2026-10-16 ● - ● Pusti mi sporočilo

I. Paradoks obvoda srednjega giba: Zakaj testiranje končne kapice ne uspe

Kadar terenski tehniki sumijo na okvaro notranjega tesnila bata, je standardni test v delavnici ta, da izklopijo valj pri polnem gibu, ustvarijo tlak v odprtini in pregledajo nasprotno odprtino za iztekanje olja. V jeklenkah z balonom ta test dosledno daje lažno negativne rezultate:

Položaj Razdalja Merjenje izvrtine Opomba
Osnovni pokrovček 0 mm 100,02 mm Nominalna spec
Srednji udarec 500 mm 100,48 mm +0,46 mm območje nabrekanja
Glava žleze 1000 mm 100,03 mm Nominalna spec

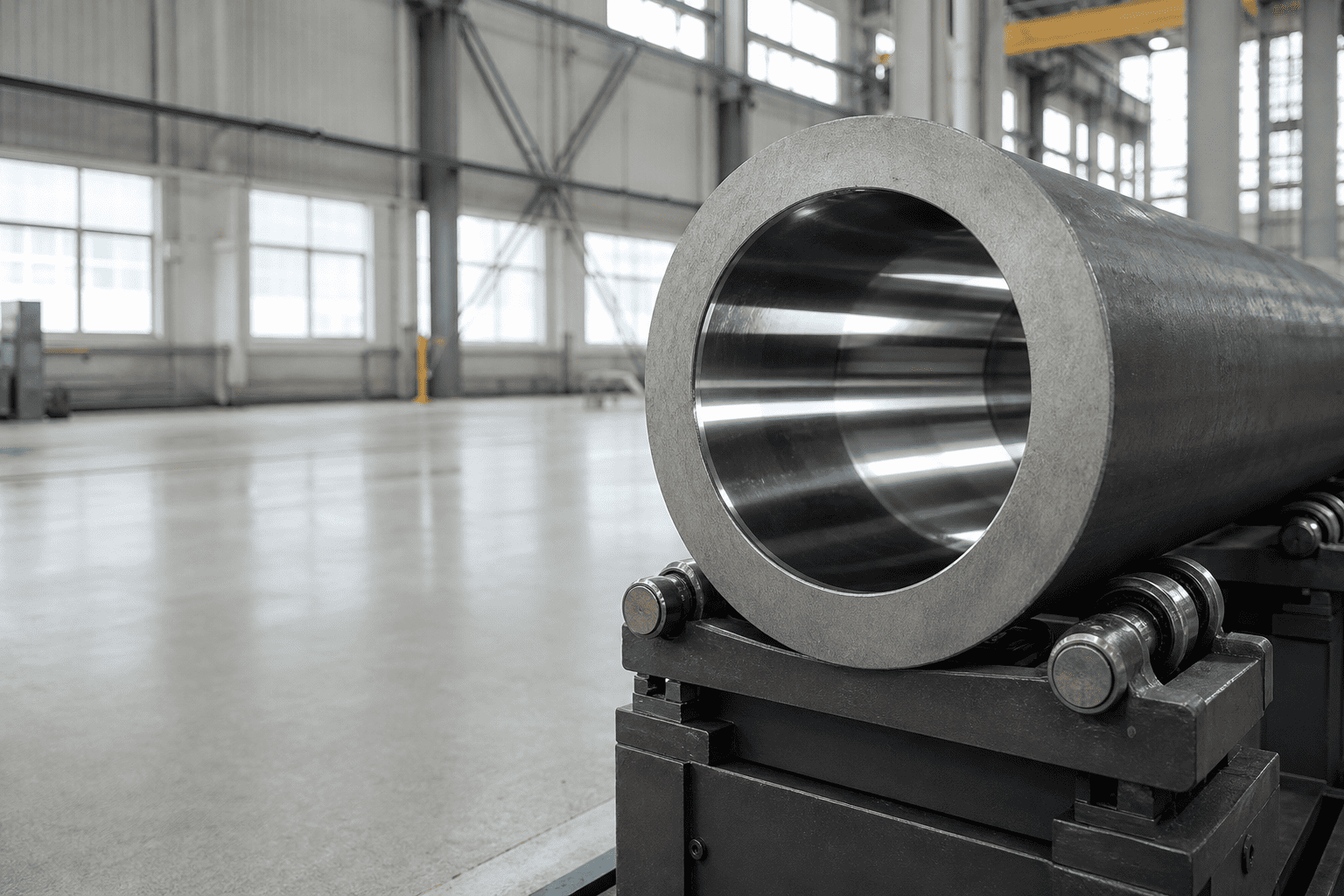

Ker jehidravlični cilindercev je strukturno podprta na obeh koncih s težkim jeklenim osnovnim odkovkom in uvodom glave z navojem, pri čemer se trajni obroč osredotoča skoraj izključno na nepodprti osrednji del cevi.

hydraulic cylinders


II. 4 temeljni vzroki, ki sprožijo otekanje cevi

1. Inercialni kinetični trki:Žlica bagra, ki udari po granitu s polno hitrostjo vrtenja, povzroči takojšen skok tlaka pojemka, ki preseže meje razpoke glavnega razbremenilnega ventila sistema, preden se lahko loputa ventila fizično odpre.

2. Dekompresijski udarni valovi:V visoko tonažnih hidravličnih stiskalnicah in stiskalnih cilindrih hitro premikanje ventilov sprosti akustične dekompresijske valove tekočine, ki udarjajo po notranji cevi ID.

3. Podstandardna metalurgija cevi:Uporaba standardnih komercialnih hladno vlečenih cevi iz ogljikovega jekla z nizko mejo tečenja (pod 350 MPa) namesto visokonateznega legiranega jekla (več kot 520 MPa tečenja).

4. Prevelik dodatek za honanje cevi: Prekomerno brušenje že obrabljene cevi valja, da se odstranijo globoke zareze, zmanjša preostalo debelino stene cevi pod minimalne inženirske varnostne meje.

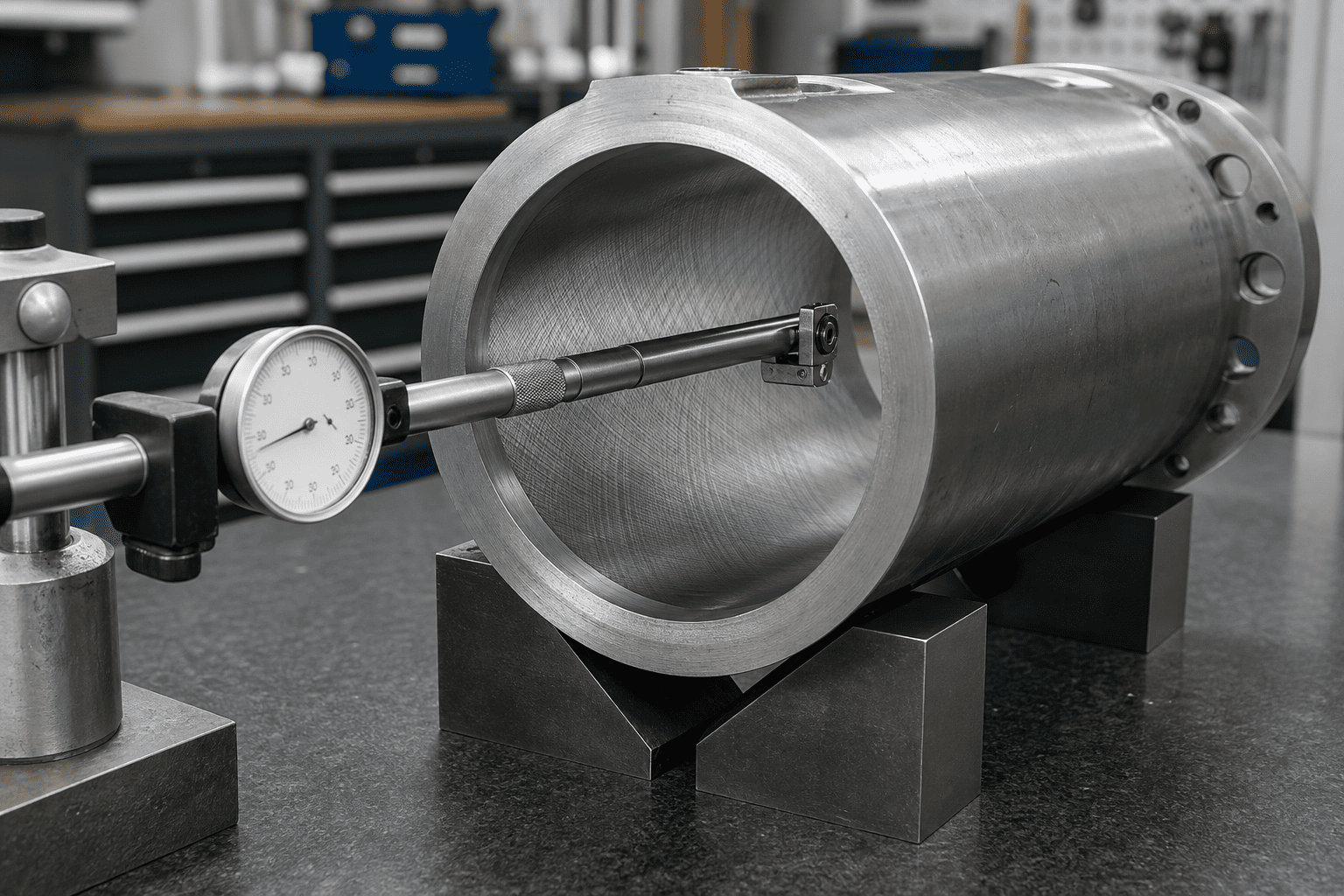

III. Forenzično meroslovje: 10-točkovni pregled številčnice

Za dokončno diagnozo napihnjenosti cevi med rušenjem delavnice morajo mehaniki preslikati notranjo geometrijo izvrtine v več intervalih giba, namesto da merijo le zlahka dostopne konce cevi:

hydraulic cylinders

Položaj Razdalja Merjenje izvrtine Opomba
Osnovni pokrovček 0 mm 100,02 mm Nominalna spec
Srednji udarec 500 mm 100,48 mm +0,46 mm območje nabrekanja
Glava žleze 1000 mm 100,03 mm Nominalna spec


IV. Inšpekcijski protokol:

  • Očistite vse ostanke hidravličnega olja in ogljikovega laka iz izvrtine cevi z mineralnim špiritom.
  • Umerite visoko natančen merilnik izvrtine ali tritočkovni notranji mikrometer glede na glavni obročni merilnik na nič.
  • Izmerite notranji premer na dveh pravokotnih oseh (os X navpično, os Y vodoravno) v intervalih 100 mm od osnovnega zvara do navojev uvodnice.
  • Merila za ocenjevanje:Vsako povečanje premera, ki presega 0,12 mm (0,005") nad nominalno toleranco izvrtine, pomeni trajno plastično zmogljivost. Če profil izvrtine tvori konturo "peščene ure" ali "sodčka", cevi ni mogoče rešiti s honanjem in jo je treba zavreči.

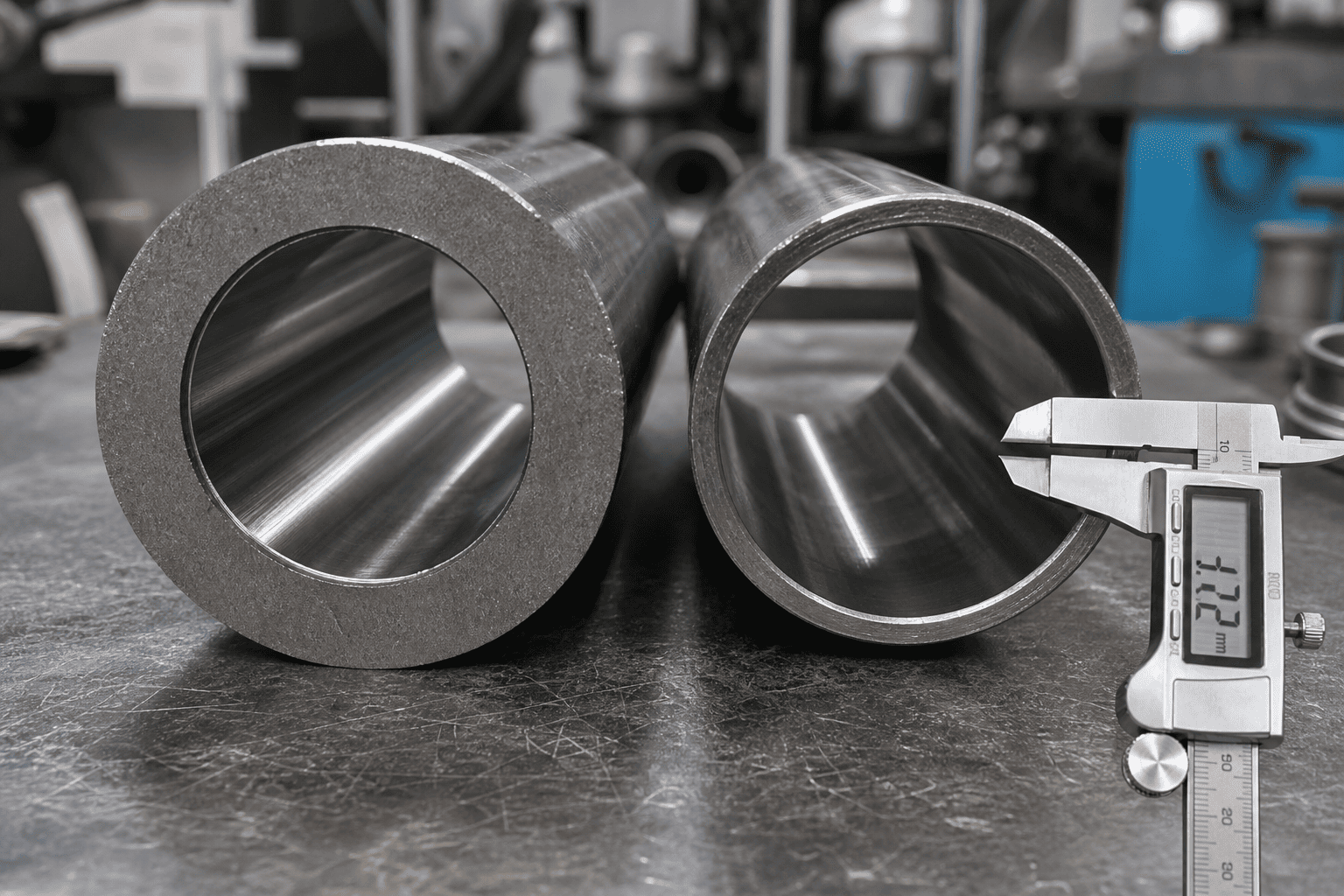

V. Metalurgija in debelina stene: Določitev sodov iz zlitin za težke obremenitve

Preprečevanje napihnjenosti cevi v hidravličnih tokokrogih z močnimi udarci zahteva nadgradnjo standardnih karbonskih cevi DOM na brezšivna legirana jekla visoke trdnosti:

Razred cevi Klasifikacija materiala Najmanjša meja tečenja Odpornost na največje udarce
AISI 1020/1026 Standardni hladno vlečeni karbon 290 – 340 MPa Slabo (nagnjenost k napihovanju pod 4000 psi)
St52-3 / E355 Mikrolegirano strukturno jeklo 450 – 520 MPa Zmerno (standardna mobilna industrijska primerjava)
27SiMn / 30CrMo Kaljeno in kaljeno legirano jeklo 620 – 780 MPa Vrhunsko (odporen na 8000+ psi pri dinamičnem rudarjenju)
4140 Chrome-Moly Visokotrdotno legirano jeklo 850 – 950 MPa Extreme Duty (nastavki za rušenje in kovaške stiskalnice)

Poleg izbire zlitin z visokim izkoristkom inženirske smernice za težke obremenitve zahtevajo določitev razmerij težkih sten, pri katerih je zunanji premer cevi vsaj 1,25- do 1,35-krat večji od nominalnega premera izvrtine v mobilni opremi z velikimi udarci.

custom hydraulic cylinder


VI. 4 inženirske strategije za odpravo napak pri izkoristku cevi

  1. Namestite neposredno nameščene hitroodzivne razbremenitve proti udarcem: Zaščitite odprtine jeklenk s hitrodelujočimi kartušnimi razbremenilnimi ventili, ki so nastavljeni na 250 psi nad tlakom glavnega sistema, da izločijo milisekundne udarne konice, preden obremenijo steno cevi.
  2. Vključite notranje blazine progresivnega pojemka: stopničaste ali parabolične blazine gladko zavirajo težke batne mase in odpravljajo akustične tlačne valove ob koncu giba.
  3. Nadgradite na visokomodulna termoplastična batna vodila: Zamenjajte mehke najlonske vodilne obroče s PTFE z visoko tlačno trdnostjo, polnjenim z bronom, ali fenolnimi obrabnimi trakovi, ojačanimi s tkanino, ki ohranjajo poravnavo bata brez draženja razširjenih sten cevi.
  4. Obvezno 1,5-kratno hidrostatično testiranje: vsaknadomestni valj za težke obremenitvemora opraviti tovarniško hidrostatično testiranje pri 1,5-kratnem delovnem tlaku z ultrazvočnim preverjanjem debeline stene.


VII. Inženirsko svetovanje in nadomestni vir za težka vozila

Ali se spopadate z nepojasnjeno izgubo prelomne sile v sredini giba ali nabrekanjem cevi v težki opremi?

Posvetujte se s specializirano ekipo inženirjev za hidravlično načrtovanje HCIC. Dobavljamo sklope valjev iz zlitin z visoko zmogljivostjo težkih sten, izdelane s certificiranimi brezšivnimi cevmi 27SiMn/4140, natančnimi bruniranimi izvrtinami in obsežnim preverjanjem CAD za težke mobilne in industrijske stroje po vsem svetu.
