Odmik hidravličnega cilindra in lov na protiutežni ventil: Diagnostična forenzika za roke težke opreme

I. 4 temeljni vzroki zanašanja rok brez ukaza

Ko je naložena roka ali žlicahidravlični cilinderpade brez vnosa upravljavca, je okvara posledica enega od štirih različnih hidravličnih mehanizmov:

Mehanizem okvare	Fizični temeljni vzrok	Zvočni/vidni simptom
Obvod tesnila bata (notranje puščanje)	Ekstrudirana U-čaša ali zarezani obrabni obroči, ki puščajo olje od konca pokrova do konca droga	Vroča točka cevi cilindra; zanašanje se ustavi, ko je palica mehansko podprta
Protiutež ValveSeat Weeping	Kontaminacija pod sedežem lopute, zarezan nos kartuše ali utrujena vzmet	Olje teče mimo vrat ventila; enakomerno premikanje ne glede na stanje tesnila
Puščanje smernega ventila	Prekomerna obraba zračnosti tuljave v sistemih z odprtim središčem	Pojavi se samo, če v tokokrogu ogrodja ni nameščen zaporni ventil
Thermal OilContraction	Vroče olje (65 °C), ohlajeno na sobno temperaturo (15 °C), skrči volumen tekočine za 3 % do 4 %	Začetni padec za 10-20 mm v prvi uri, nato pa se popolnoma stabilizira z ničelno izgubo tlaka

---

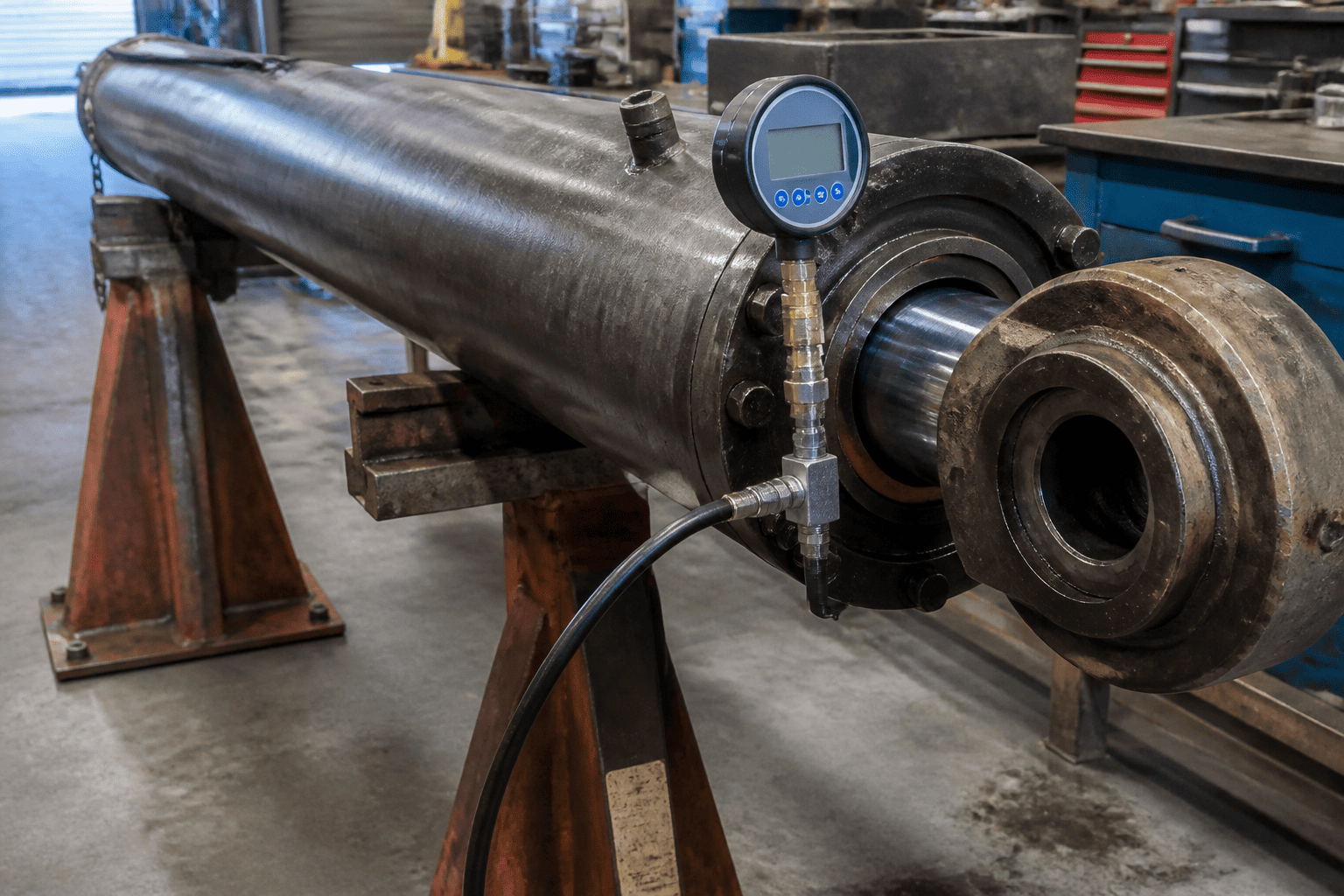

II. 15-minutni preskus izolacije na terenu: jeklenka proti ventilu

Nikoli ne odstranjujte atežki cilindri rokiz stroja pred zaključkom tega dokončnega preskusa izolacije:

1. Dvignite roko na 45 stopinj z nazivno obremenitvijo: hidravlično olje segrejte na običajno delovno temperaturo (približno 50 °C do 55 °C).

2. Mehansko zaklenite in podprite roko: namestite s strani inženirjev odobreno oporno roko ali obes žerjava, da zagotovite absolutno varnost.

3. Izolirajte povratni vod na koncu droga: Odklopite hidravlično cev, ki je priključena na konec droga (obročasta stran) cilindra, in zaprite cev. Pustite odprtino na koncu droga cilindra odprto nad čisto merilno posodo.

4. Odstranite mehansko podporo: Pustite, da polna gravitacijska obremenitev visi na oljnem stebru na koncu pokrova cilindra.

5. Opazujte izpust priključka na koncu palice:

• Rezultat A (neprekinjen tok olja):Če olje enakomerno odteka iz odprte odprtine palice, medtem ko roka polzi navzdol, visokotlačno olje obide paket tesnil bata preko notranjega venca bata v komoro palice. Cilinder zahteva notranjo obnovo ali brušenje cevi.
• Rezultat B (suho pristanišče, vendar boom še vedno plazi):Če iz odprtine droga ne izteče nič olja, vendar se drog cilindra umakne, tesnila bata držijo 100 % tesno. Volumen olja na koncu pokrova uhaja mimo sedeža protiutežnega ventila za zadrževanje obremenitve nazaj v rezervoar.

---

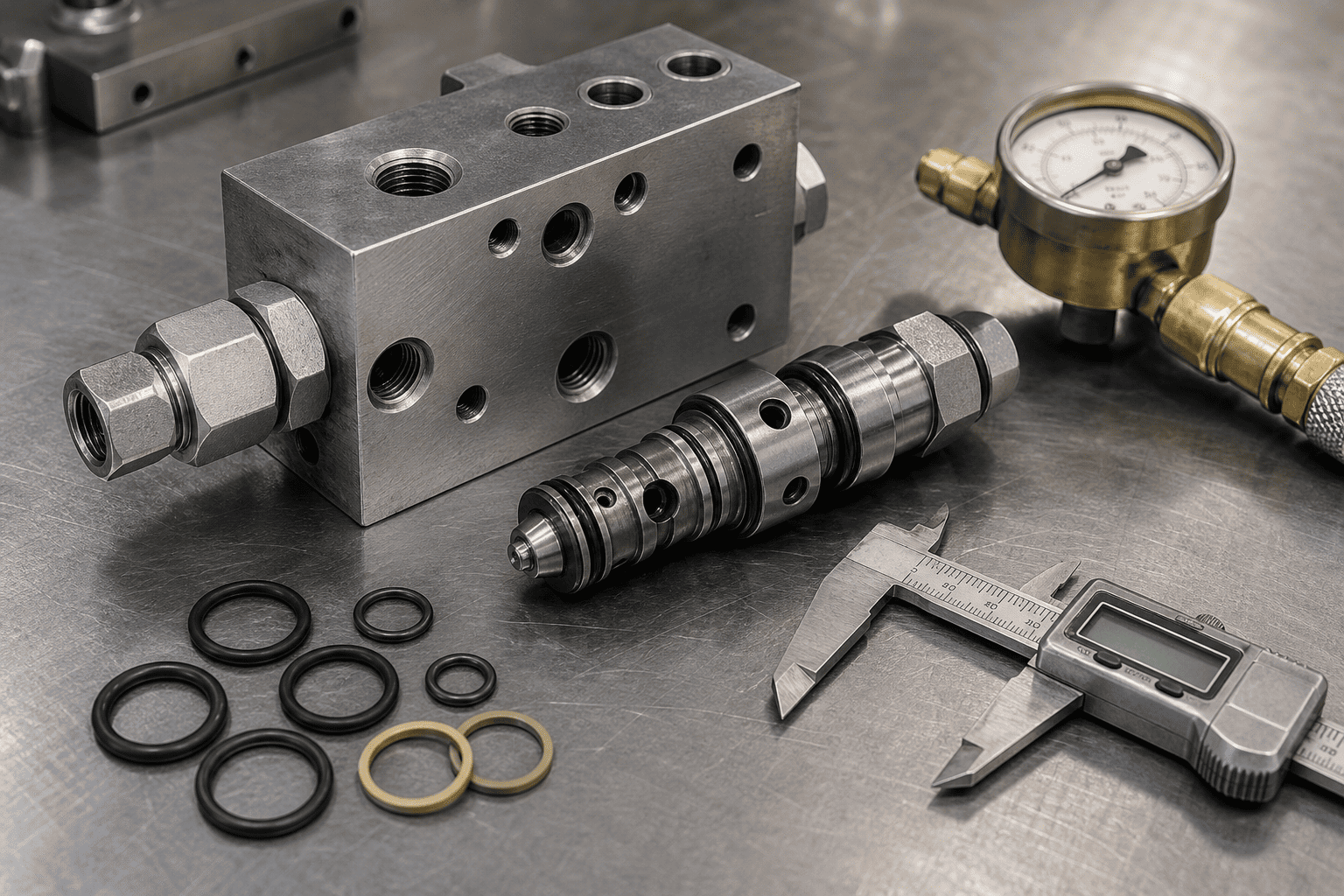

III. Lov protiutežnega ventila: zakaj spuščanje rok drhti

Protiutežni ventili (ventili nad središčem) opravljajo dve ključni nalogi: lovijo olje, da preprečijo padec obremenitve, če napeljava poči, in merijo povratni tok, tako da prekomerne gravitacijske obremenitve ne morejo prehiteti hidravlične črpalke.

Ko upravljavec spusti težko roko in se stroj začne močno vzpenjati in šklepetati, se protiutežni ventil ujame v nestabilnost krmilnega tlaka (lov):

korak	Opis postopka
1	Operater pošlje spodnji ukaz → Tlak pilota odpre protiutežni ventil
2	Ventil se odpre → Olje priteče iz konca pokrova cilindra → Ročica pospeši navzdol
3	Roka pada hitreje, kot lahko črpalka dovaja olje → Tlak krmilnega sistema pade na nič
4	Izguba tlaka pilota → Ventil se nenadoma zaloputne → Hidravlični udarni val, tresenje ogrodja

Ta cikel se ponovi od pet do petnajstkrat na sekundo, kar povzroči izjemno akustično tresenje in strukturno utrujenost vrtljivih zatičev ogrodja.

---

IV. Inženirska pravila: Izbira pravega pilotnega razmerja

Primarna inženirska napaka, ki sproži lov na protiutež, je izbira pretirano agresivnega pilotnega razmerja za prožno, strukturno roko:

• Nizko pilotno razmerje (3:1 do 4:1):Zelo stabilen in gladek na prožnih rokah, dvižnih ploščadih in rokah žerjava z dolgim ​​dosegom. Potreben je višji krmilni tlak, da se odpre, kar zagotavlja naravno hidravlično blaženje, ki je odporno na skoke tlaka.
• Srednje pilotno razmerje (4,5:1 do 5:1):Standardno industrijsko merilo za toge vlečne povezave bagrov in dvižne roke nakladalnikov na kolesih, kjer je mehanska deformacija minimalna.
• Visoko pilotno razmerje (8:1 do 10:1):Izjemno energetsko učinkovit, ker minimalni krmilni tlak odpre ventil in zmanjša obremenitev motorja črpalke. Vendar pa so kartuše z visokim razmerjem preobčutljive na protitlak in jih je treba uporabljati le na togih vitlih ali kratkih, togih hidravličnih motornih pogonih – nikoli na prožnih strukturah ogrodja z visoko vztrajnostjo.

---

V. 4 najboljše prakse za hidravlično zanesljivost brez zanosa

1. Izperite protiutežne votline pred navorom:Celo 20-mikronski jekleni ostružki, ki se ujamejo med nos lopute in sedež razdelilnika, povzročijo 50 mm zanašanja ogrodja na uro. Vedno izperite vrtine razdelilnika v skladu s standardi čistosti ISO 16/14/11.

2. Določite rezervne obroče Viton/HNBR za visokotlačno držanje:Zagotovite, da paketi tesnil bata uporabljajo termoplastične podporne obroče proti iztiskanju, ki lahko prenesejo neprekinjeno statično držanje 4000+ psi brez mikro plazenja.

3. Razlikujte toplotno kontrakcijo od resničnih puščanj:Ko preskušate na novo parkirane stroje, počakajte trideset minut, da se temperatura olja stabilizira, preden posnamete merila zanašanja.

4. Namestite protiutežne razdelilnike z neposredno prirobnico:Izogibajte se ventilom, nameščenim na daljinskem vodu. Privijanje bloka ventilov neposredno na priključke prirobnice s 4 vijaki SAE na cevi cilindra zagotavlja togo krmilno povratno informacijo in ničelno tveganje pretrganja zunanje cevi.

---
