Globalni premik v požarni varnosti: zakaj tekočine ISO 12922 HFDU in HFC silijo v preoblikovanje tesnil hidravličnega cilindra

I. Strožji globalni predpisi požarne varnosti preoblikujejo Fluid Power

V projektih podzemnih predorov, obratih za ulivanje kovin, jeklarnah in rudarskih dejavnostih v globokih jaških globalni regulativni organi – vključno z MSHA v Severni Ameriki in evropskimi odbori EN ISO 12922 – pospešujejo obvezne prehode od hidravličnih tekočin na osnovi mineralnih olj. Ker visokotlačno puščanje mineralnega olja pri 3000 psi razprši v eksploziven aerosolni oblak ob stiku z virom vžiga, zavarovalnice za industrijsko zavarovanje zdaj aktivno predpisujejo ognjeodporne tekočine razreda HFC (vodni glikoli) in razreda HFDU (sintetični poliolni estri).

Medtem ko prehod na ognjeodporne tekočine odpravi katastrofalne požare v trgovinah in rudnikih, je sprožil nepričakovan val prezgodnjih okvar hidravličnih cilindrov na terenu. Nadzorniki vzdrževanja voznega parka in izdelovalci OEM strojev poročajo, da se pri standardnih jeklenkah, ki brezhibno delujejo na mineralnem olju, pojavi popoln izbruh tesnila droga, lepljivo delovanje jeklenke in notranji obvod bata v samo 250 do 500 delovnih urah po zamenjavi tekočine.

II. Kemijska forenzika: zakaj se standardna cilindrična tesnila spremenijo v kašo

Pri standardnem mobilnem ali industrijskemhidravlični cilinderne deluje na ognjevarnih tekočinah, razgradne obdukcije razkrivajo dve različni poti kemične razgradnje:

2.1 Hidrolitični razrez verige (vodno-glikolni napad HFC)

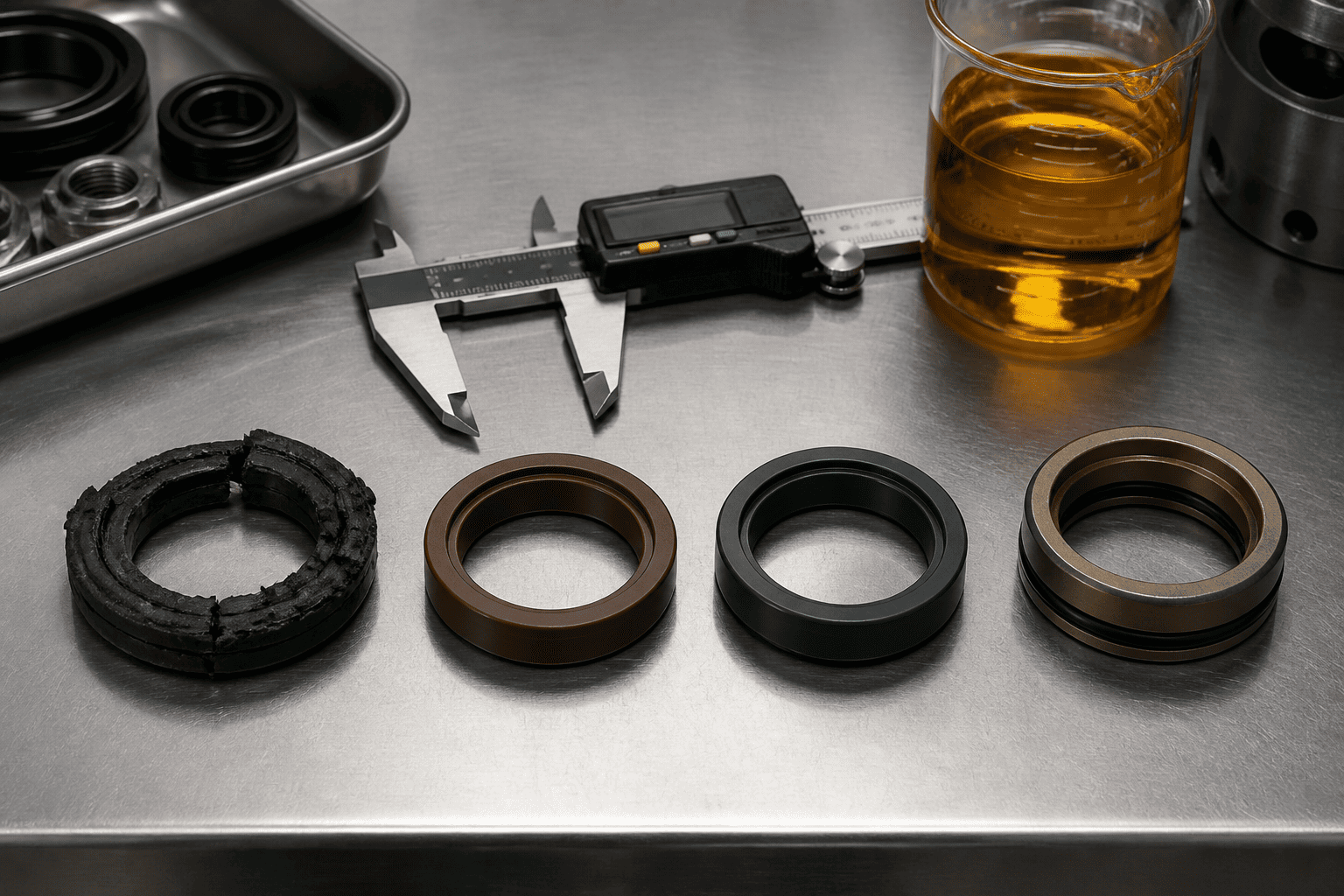

Standardni mobilni cilindri so v veliki meri odvisni od termoplastičnih poliuretanskih (TPU) tesnil drogov v obliki črke U zaradi njihove vrhunske odpornosti proti obrabi proti cestnemu pesku. Ko pa so izpostavljene vodno-glikolnim tekočinam nad 50 °C, molekule vode prekinejo molekularne verige estra/etra v poliuretanskem polimeru. V nekaj tednih žilav material tesnila izgubi svojo natezno elastičnost in se spremeni v mehko, drobljivo pasto, ki se pod pritiskom izpira mimo žleze.

2.2 Izpiranje mehčala in ekstremno nabrekanje (napad sintetičnega estra HFDU

Ko operaterji preidejo na sintetične poliolne estre (HFDU), ne da bi prepakirali svoje jeklenke, so standardna nitrilna (NBR) batna in statična tesnila cevi podvržena agresivni ekstrakciji plastifikatorja. Tekočina odstrani mehčala iz gume, kar povzroči, da tesnilo nabrekne za več kot 18 % volumna. Nabreklo tesnilo se tesno zagozdi v utoru uvodnice, kar povzroči izjemno trenje, tresenje palice in morebitne nazobčane strižne raztrganine vzdolž tesnilnega roba.

III. Inženiring tesnilnega materiala: 3 obvezne nadgradnje

Za doseganje 10.000+ ur delovanja pri ognjeodpornih tekočinah ISO 12922 inženiring HCIC določa tri napredne konfiguracije elastomernih in termoplastičnih tesnil:

3.1 Fluoroelastomer (tip FKM / Viton-B) za tekočine HFDU

Za sintetična estrska vezja, ki delujejo vroče (do 110 °C), pristni FKM fluoroogljikovi elastomeri zagotavljajo popolno kemično inertnost. Za razliko od standardnega komercialnega Viton-A, HCIC uporablja formulacije Viton-B ali Viton-GF, utrjene s peroksidom, ki se upirajo stranskim produktom kisle razgradnje, ko se estri starajo.

3.2 Nasičen hidrogenirani nitril (HNBR) za vodo-glikole HFC

HNBR premosti vrzel za vodno-glikolne sisteme. S hidrogeniranjem polimernega ogrodja HNBR odpravlja ranljivosti dvojne vezi, se upira razgradnji vode, hkrati pa ohranja mehansko žilavost, ki je potrebna za visokociklične mobilne odpadke in jeklenke za tuneliranje.

3.3 Samomazalna tesnila stopnic iz PTFE, polnjena z bronom

Ker vodni glikoli zagotavljajo nižjo mejno debelino mazalnega filma kot mineralna olja, imajo elastomerne tesnilne ustnice večje suho trenje proti kromiranim palicam. Zamenjava standardnih U-čašk z bronasto ali ogljikom polnjenimi PTFE stopničastimi tesnili, podprtimi s FKM O-ring energizatorji, zmanjša trenje pri zlomu za 65 %, kar odpravlja zdrs valja.

IV. Kontrolni seznam za nadgradnjo hidravličnega sistema za monterje voznih parkov

Pred pretvorbo obstoječega voznega parka strojev ali določitvijo novegahidravlični cilindriza okolja z ognjevarno tekočino preverite te štiri tehnične kontrolne točke:

• Znižajte največjo hitrost delovanja za 20 %:Zaradi manjše mazljivosti tekočine v HFC vodno-glikolih ohranjajte stalno hitrost batnice pod 0,4 m/s, razen če so nameščeni samomazalni PTFE obrabni obroči.
• Preglejte barvanje in premaze notranjih cevi:Številni komercialni cilindrični sodi imajo notranje temeljne premaze proti rjavenju. Vodni glikoli in fosfatni estri raztopijo standardne industrijske temeljne premaze in zamašijo filtre proporcionalnih ventilov s kosmiči barve. Določite gole, natančno brunirane gole zlitine.
• Mesečno spremljajte vsebnost vode v tekočini:Vodni glikoli morajo vzdrževati koncentracijo vode med 38 % in 42 %. Če voda izhlapi, požarna odpornost tekočine pade; če je preveč razredčen z vodo iz pipe, mineralni kamen razkošči notranjo kromirano oblogo palice.
• Preverite trdoto tesnilnega obroča statične cevi:Nadgradite vse statične O-obroče od soda do glave na 90 Durometer Shore A FKM s PTFE podpornimi obroči proti iztiskanju, da preprečite iztiskanje mikro rež pod visokimi udarnimi pritiski tuneliranja.

V. Tehnična izjava o omejitvi odgovornosti in inženirsko preverjanje

Zgoraj navedene smernice za klasifikacijo tekočin in združljivost materialov so skladne s standardoma ISO 12922 in ISO 6072. Ker se lastniški aditivi za tekočine med proizvajalci olj razlikujejo, vedno izvedite 72-urni elastomerni preskus nabrekanja in natezne potopitve pred masovno predelavo voznega parka.

VI. Ognjeodporni hidravlični cilinder po meri

Posodabljate stroje jeklarne, opremo za podzemno rudarjenje ali livarske stiskalnice na ognjeodporne standarde ISO 12922?

Obrnite se na specializirano inženirsko ekipo HCIC z vrsto tekočine (HFC, HFDU ali HFD-R), delovnim tlakom in delovnimi temperaturami okolja. V 24 urah nudimo datoteke s koraki 3D CAD, prilagojene pakete tesnil FKM/HNBR in celotne tovarniško preizkušene nadomestne jeklenke, zasnovane za skladnost s požarno varnostjo brez izpadov.
