HCIC je objavil namenski vir zaHCIC-310 Ameriško dvigalo, s čimer so informacije o vgradnji modela in pregled aplikacije postavljene v središče pogovora s kupci.
Vir je namenjen izdelovalcem gospodarskih vozil, proizvajalcem karoserij, ekipam za vzdrževanje voznega parka in severnoameriškim distributerjem, ki morajo preveriti dvigalo glede na pravo šasijo. Njegov koristen prispevek ni obljuba, da eno dvigalo ustreza vsakemu vozilu. Kupcem daje definirano izhodišče: preglejte objavljene dimenzije, jih primerjajte s podvozjem in določite spremembe, potrebne za nestandardno namestitev.
To je javna posodobitev vira izdelka. To ni objava imenovanega naročila stranke, pogodbe o voznem parku, rezultata dostave ali univerzalne odobritve vgradnje. Končna primernost je še vedno odvisna od okvirja vozila, obremenitve, geometrije karoserije, hidravličnega kroga in namestitvenih risb.
Kupec gospodarskega vozila lahko začne z zahtevo za "ameriško dvigalo". Ta opis ni dovolj za izdajo naročila. Dvigalo mora biti povezano z določenim okvirjem, delovati po določeni poti dviganja in delovati s hidravličnimi krmilniki vozila.
Ista težava se pojavi pri nadomestnem delu. Dvigalo, ki je videti podobno stari enoti, lahko še vedno povzroča težave, če se odtis osnove, vzorec lukenj za pritrditev, hod roke ali hidravlični vmesnik razlikujejo. Pravilna primerjava je med objavljenimi podatki o dvigalu in dejanskim vmesnikom šasije.
Zato vir HCIC-310 predstavlja mere v palcih in obravnava prilagoditev dvižne roke, velikosti podnožja in položajev lukenj za namestitev za nepravilne postavitve šasije. Objavljene informacije dajejo ekipi OEM nekaj konkretnega, kar je treba preveriti, preden zaprosi za ponudbo.

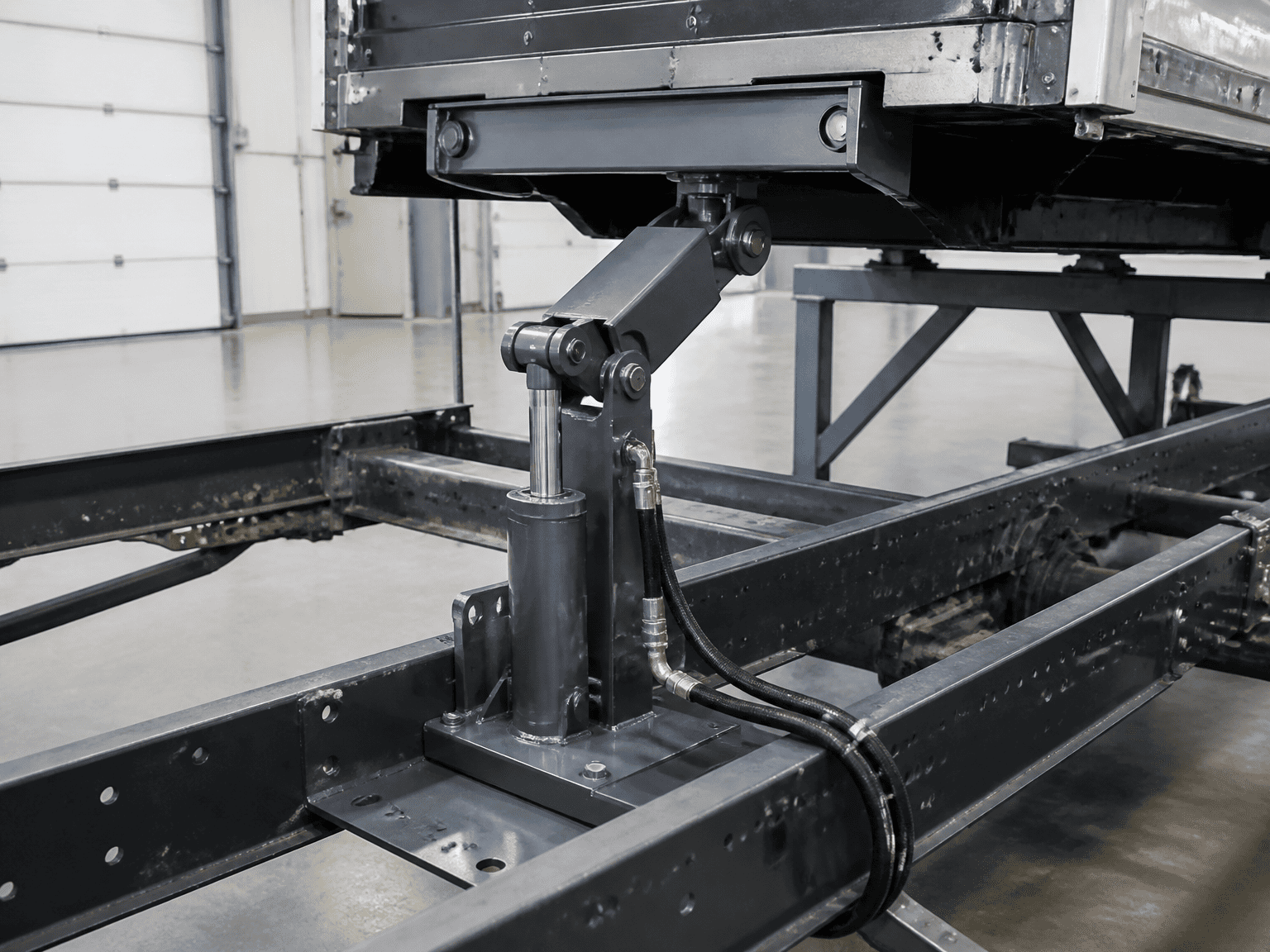

Stran HCIC opredeljuje model kot ameriško dvigalo za aplikacije, vključno s prekucniki, smetarskimi tovornjaki in spremenjenimi gospodarskimi vozili. Objavlja naslednje referenčne dimenzije:
- Dolžina zgornjega prečnega nosilca:24.00 in
- Podaljšana dolžina glavne dvižne roke:26,63 in
- Dolžina glavne dvižne roke:19,63 in
- Osnovna dolžina:28,50 in
- Širina sprednje osnove:14,25 in
- Širina zadnje osnove:5,00 in
- Debelina sprednje montaže:4,00 in
Te številke je treba obravnavati kot objavljene referenčne podatke za pregled HCIC-310 in ne kot nadomestek za trenutno risbo namestitve. Kupec mora potrditi, ali so dimenzije združljive s šasijo, karoserijo, razporeditvijo tečajev, varnostnimi razdaljami in hidravličnimi priključki na ciljnem vozilu.
Vir tudi navaja, da je model mogoče prilagoditi za posebne okvirne strukture. Navedena smer je praktična: hod dvižne roke, velikost podnožja in položaje montažnih lukenj je mogoče pregledati glede na dejanske zahteve šasije. Vsako spremembo je treba pred proizvodnjo potrditi na odobreni risbi.
Številna severnoameriška gospodarska vozila so zasnovana in vzdrževana okoli dimenzij, ki temeljijo na palcih. Predstavitev začetnih mer v palcih zmanjša korak pretvorbe, ki se mu je mogoče izogniti med prvo primerjavo šasije.
To ne odpravi potrebe po inženirskem pregledu. Preprosto naredi prvo razpravo bolj specifično. Kupec lahko pošlje meritve šasije, označi pritrdilne točke in prosi dobavitelja, da pregleda vmesnik glede na referenco HCIC-310.
Tovornjaki prekucniki, vozila za smeti in spremenjene karoserije imajo lahko različne širine okvirjev, razdalje med karoserijo, dvižne poti in hidravlične krmilne elemente. Dvigala, izbranega za eno postavitev, ne smete prenesti na drugo vozilo zgolj na podlagi imena.
Poizvedba mora opredeliti funkcijo vozila, tip karoserije, razpoložljivo montažno ovojnico, zahteve za dviganje in hidravlični priključek. Če risba ni na voljo, lahko jasne fotografije z izmerjenimi referenčnimi točkami še izboljšajo prvi tehnični pregled.
Vir HCIC opisuje prilagoditve za nepravilne pogoje ohišja, vključno s položaji montažnih lukenj in osnovnimi dimenzijami. Za kupca OEM je pomembna kontrolna točka revizija dokumenta: končne mere, materiali, povezave in zahteve za inšpekcijo morajo biti zabeleženi na odobreni ponudbi ali risbi.
Besedna sprememba med sestavljanjem ni zanesljiva proizvodna specifikacija. Inženirska ekipa, nabavna ekipa in tovarna morajo delati na podlagi istih odobrenih informacij.
Uporaben paket poizvedb mora vsebovati:
1. Znamka vozila, model, leto in tip karoserije.
2. Risba šasije ali izmerjene mere okvirja.
3. Obstoječe fotografije dvigala, vključno z osnovo in pritrdilnimi točkami.
4. Zahtevana dvižna funkcija in geometrija telesa ali posode.
5. Masa praznega telesa, pričakovani tovor in delovna naloga.
6. Razpoložljiva dolžina, širina, višina in okolica.
7. Vzorec montažnih lukenj in podrobnosti povezave.
8. Informacije o hidravličnem tlaku, pretoku, vratih ali cevi in nadzorna ureditev.
9. Količina, destinacija in ali je zahteva OEM, zamenjava ali modifikacija.
10. Zahtevana risba, inšpekcijski zapisnik, informacije o pakiranju ali drugi dokumenti o naročilu.

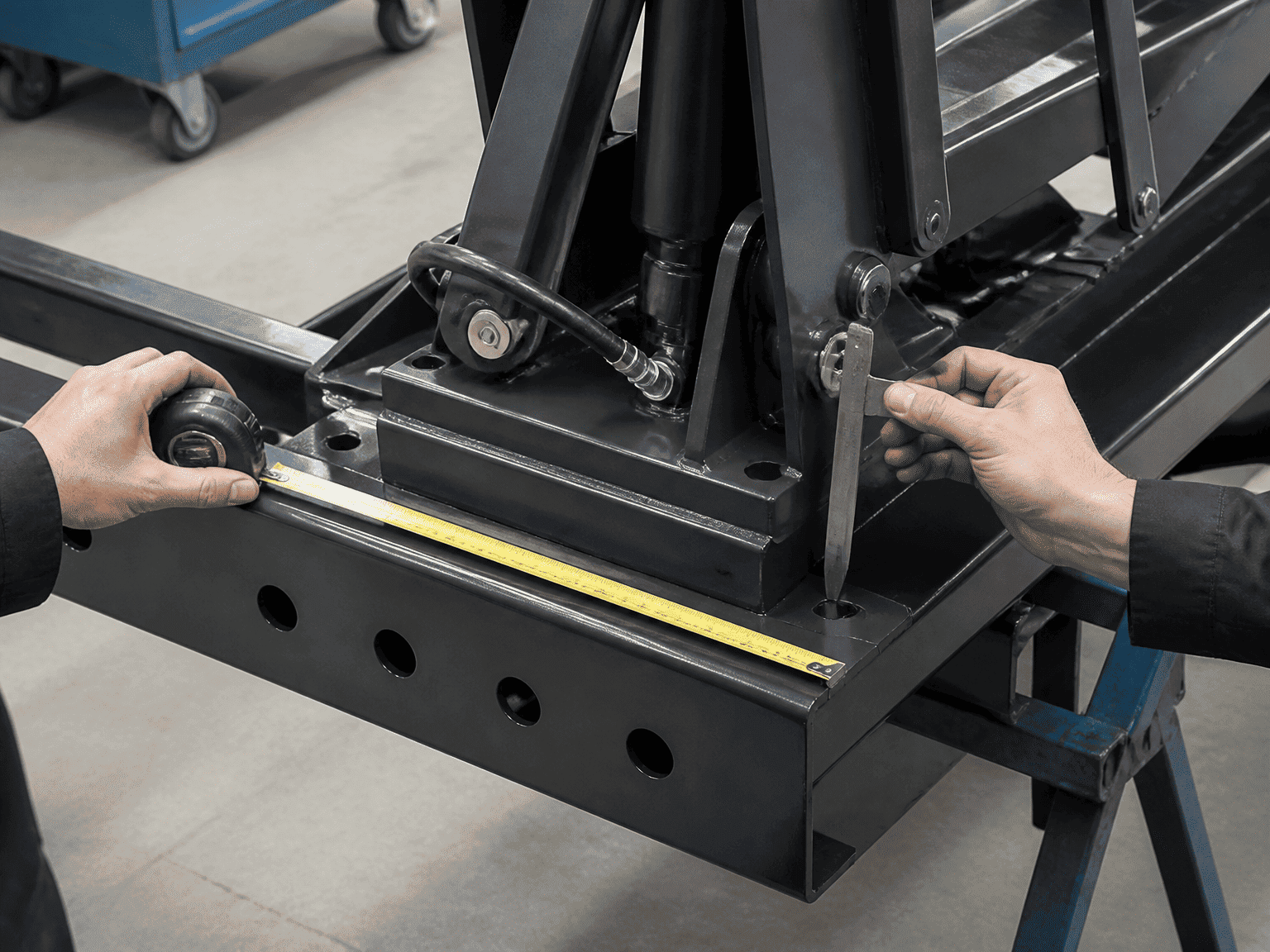

Merilni trak, nameščen poleg pritrdilnih točk, je pogosto bolj uporaben kot samo fotografija dvigala. Če je enota nadomestna, vključite staro številko dela, serijske informacije in vse dokaze o originalni namestitveni geometriji.
Objavljeni vir je najbolje uporabiti v zgodnji fazi prilagajanja:
- Faza 1 – Identifikacija vozila:definirati odlagališče, smeti ali spremenjeno aplikacijo za gospodarska vozila.
- 2. stopnja — Primerjajte vmesnik:preverite objavljene dimenzije HCIC-310 v primerjavi s šasijo in postavitvijo karoserije.
- Faza 3 – Označite izjeme:prepoznate nestandardne širine okvirja, položaje lukenj, hod roke ali hidravlične povezave.
- Faza 4 — Potrdite risbo: dogovoriti o končni konfiguraciji pred proizvodnjo ali modifikacijo.
- Faza 5 – Pregled inšpekcijskih pregledov in potreb po dostavi:navedite dokumente in čeke, potrebne za naročilo.
Ta postopek pomaga ločiti razpravo o standardni opremi od konfiguracije po meri. Preprečuje tudi pogosto napako pri pridobivanju: odobritev dvigala iz imena kataloga, medtem ko mehanski vmesnik ostane nedefiniran.
Vir HCIC-310 ne dokazuje, da lahko vsak severnoameriški prekucnik ali vozilo za smeti sprejme model brez sprememb. Prav tako ne nadomešča risbe šasije, pregleda dvižne sile, preverjanja hidravličnega tokokroga ali ocene varnosti stroja.
Objavljena stran vsebuje informacije o aplikaciji in dimenzijah, vendar mora biti končna konfiguracija potrjena za dejansko vozilo. Trditve o določeni stranki, voznem parku, obsegu naročil, uspešnosti dostave ali rezultatih na terenu ne bi smeli izhajati iz vira izdelka, razen če HCIC te podrobnosti objavi ločeno.
To razlikovanje je pomembno pri B2B hidravličnem naročanju. Uporabna posodobitev podjetja bi morala narediti kupčev naslednji tehnični korak jasnejši, ne da bi standardno stran izdelka spremenila v nepodprto študijo primera projekta.
