A hidravlični cilinderlahko prispe v dobrem stanju in je vseeno poškodovan, preden pride do stroja. Nezaščitena vrata zbirajo kontaminacijo. Izpostavljena batnica lahko korodira. Jeklenka, shranjena v napačnem položaju, lahko povzroči težave s tesnilom ali notranjo korozijo, ki se jim je mogoče izogniti.
Zato je treba sprejem in skladiščenje obravnavati kot del procesa namestitve, ne kot vzdrževanje skladišča. Cilj je preprost: ohraniti jeklenko čisto, zaščiteno in sledljivo, dokler je usposobljeni tehnik ni pripravljen povezati.
Ta priročnik je namenjen kupcem OEM, vzdrževalnim skupinam in distributerjem, ki ravnajo s hidravličnimi cilindri pred namestitvijo. Osredotoča se na praktično skladiščenje in preglede pred zagonom. Ne nadomešča proizvajalčevega priročnika za izdelek ali varnostnega postopka za stroj.

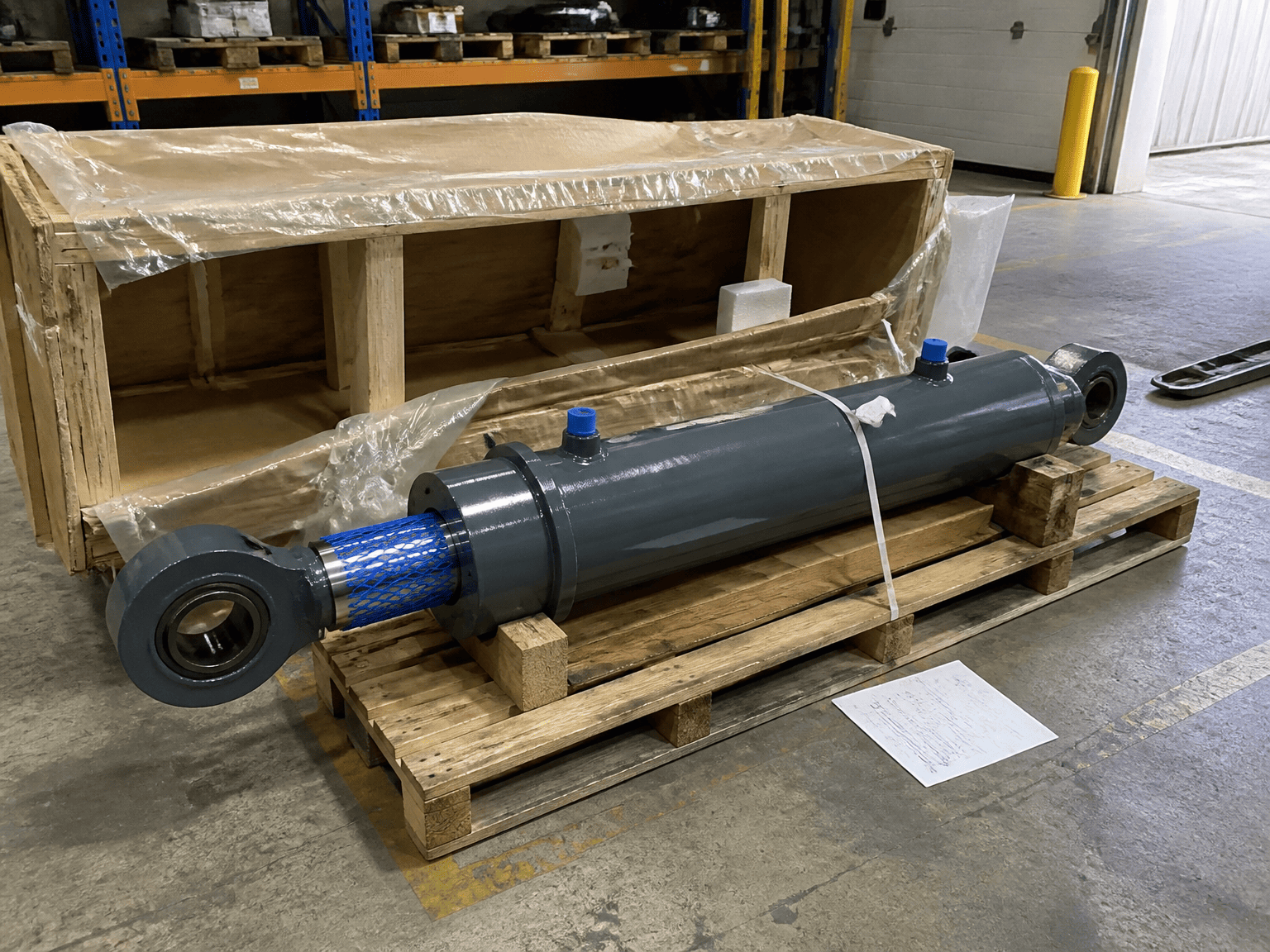

Pregled začnite, ko sta embalaža in transportna zaščita še na mestu. Zabeležite model, količino, vidne poškodbe in morebitne manjkajoče dodatke. Preden odstranite zaščitne materiale, fotografirajte, če so na zaboju, paleti ali valju vidne sledi udarcev.
Preverite naslednje točke:
Hänchenova navodila za namestitev se začnejo s preverjanjem popolnosti in morebitnih poškodb pri dobavi. To je uporabna disciplina za kakršno koli zamenjavo ali projekt OEM: ne odkrijte manjkajočega pritrdilnega dela, potem ko je jeklenka že premaknjena v skladišče.
Če je vidna poškodba, izolirajte predmet in ga dokumentirajte, preden ga očistite, pobarvate ali poskusite premakniti batnico.
Parkerjevo navodilo za jeklenke pravi, da morajo zaščitni čepi za vrata ostati na mestu do namestitve. Razlog je praktičen. Odprti hidravlični priključki zagotavljajo neposredno pot za prah, kovinske ostružke, vlago in drugo kontaminacijo v valj.
Čepov ne odstranjujte zgolj zato, da preverite navoj. Potrdite vrsto vrat iz risbe ali dokumentacije izdelka. Ko so cevi pripravljene za namestitev, pred priključitvijo očistite cevi in priključke. Parker tudi opozarja, da je treba cevovode temeljito očistiti, da odstranite ostružke in robove, ki nastanejo zaradi navojnih ali rezalnih del.
Čista povezava ni samo prednost pri zagonu. Kontaminacija lahko poškoduje tesnila, ventile in končne površine valjev, potem ko stroj začne krožiti.
Parker priporoča notranji prostor za shranjevanje s suho, čisto in nerjavno atmosfero. Jeklenko je treba zaščititi pred notranjo korozijo in zunanjimi udarci.
Prostor za shranjevanje mora omejiti tudi:
Ne uporabljajte jeklenke kot podpore za druge materiale. Identifikacijo in dokumente o izdelku hranite pri izdelku ali v sledljivi evidenci skladišča. Cilinder, ki izgubi podatke o modelu ali naročilu, postane težje preveriti, ko je stroj končno pripravljen.
Za običajne industrijske jeklenke Parker priporoča navpično shranjevanje z batnico navzgor, kadar koli je to mogoče. Ta položaj lahko zmanjša tveganje korozije zaradi kondenzacije v jeklenki in pomaga zmanjšati poškodbe tesnila.
Pravilni položaj je lahko odvisen od oblike cilindra, giba, teže, nameščenih dodatkov in navodil proizvajalca. Teleskopske jeklenke, jeklenke z enojnim delovanjem in jeklenke s posebnimi zahtevami skladiščenja se ne smejo postaviti v skladu s splošnim pravilom skladiščenja.
Če morate jeklenko shraniti vodoravno, jo podprite na ustreznih točkah, da se cev, palica in pritrdilni pribor ne upognejo ali poškodujejo. Preprečite kotaljenje in zaščitite batnico pred stikom z nosilcem ali tlemi.
Če je valj shranjen poln hidravlične tekočine, Parker ugotavlja, da je treba upoštevati raztezanje tekočine zaradi temperaturnih sprememb. To je točka, ki jo mora proizvajalec ali hidravlični inženir potrditi pred dolgotrajnim skladiščenjem.
Batnica je ena najpomembnejših površin, ki jih je treba zaščititi med skladiščenjem. Rja, udrtine in praske lahko poškodujejo tesnilo droga in vodilo, ko se valj začne premikati.
Parker priporoča, da izpostavljene nepobarvane površine, kot je batnica, premažete s spojino za preprečevanje rje, ko je oprema dlje časa shranjena zunaj. Ustrezen zaščitni izdelek in metodo odstranitve je treba potrditi za zaključek palice, tesnilni material in trajanje skladiščenja.
Pred namestitvijo preglejte palico pri dobri svetlobi. Poiščite:
Ne polirajte, brusite ali prebarvajte poškodovane palice kot hitro rešitev. Zabeležite stanje in vprašajte dobavitelja cilindra ali usposobljeno ekipo za popravilo, ali je del mogoče sprejeti.
Pred montažo primerjajte valj z odobreno risbo in podrobnostmi naročila. Potrdite celotno dolžino, hod, način namestitve, orientacijo vrat, povezavo konca palice in priložene dodatke.
Hänchen monterjem naroča, naj pred montažo odstranijo tesnilne čepe ali pokrivne plošče, ki se uporabljajo za zaščito izdelka med transportom. Odstranite te zaščite na pravi stopnji: hidravlični priključki naj bodo zaprti, dokler cevi in priključki niso pripravljeni, nato očistite priključno območje, preden odprete tokokrog.
Namestitvena ekipa mora tudi potrditi, da:
Parker in Hänchen poudarjata, da je montaža jeklenk specialistična naloga. Upoštevajte postopke za zaklepanje, dviganje in sprostitev tlaka proizvajalca stroja.
A hidravlični cilinderse ne sme uporabljati za vlečenje konstrukcije stroja na mesto. Po skladiščenju mora ekipa za namestitev potrditi, da se podporne točke, pritrdilne površine in povezani deli stroja srečajo, ne da bi valj prisilili na svoje mesto. Hänchen svetuje montažo brez napetosti in svari pred prekoračitvijo dovoljenih stranskih obremenitev batnice.

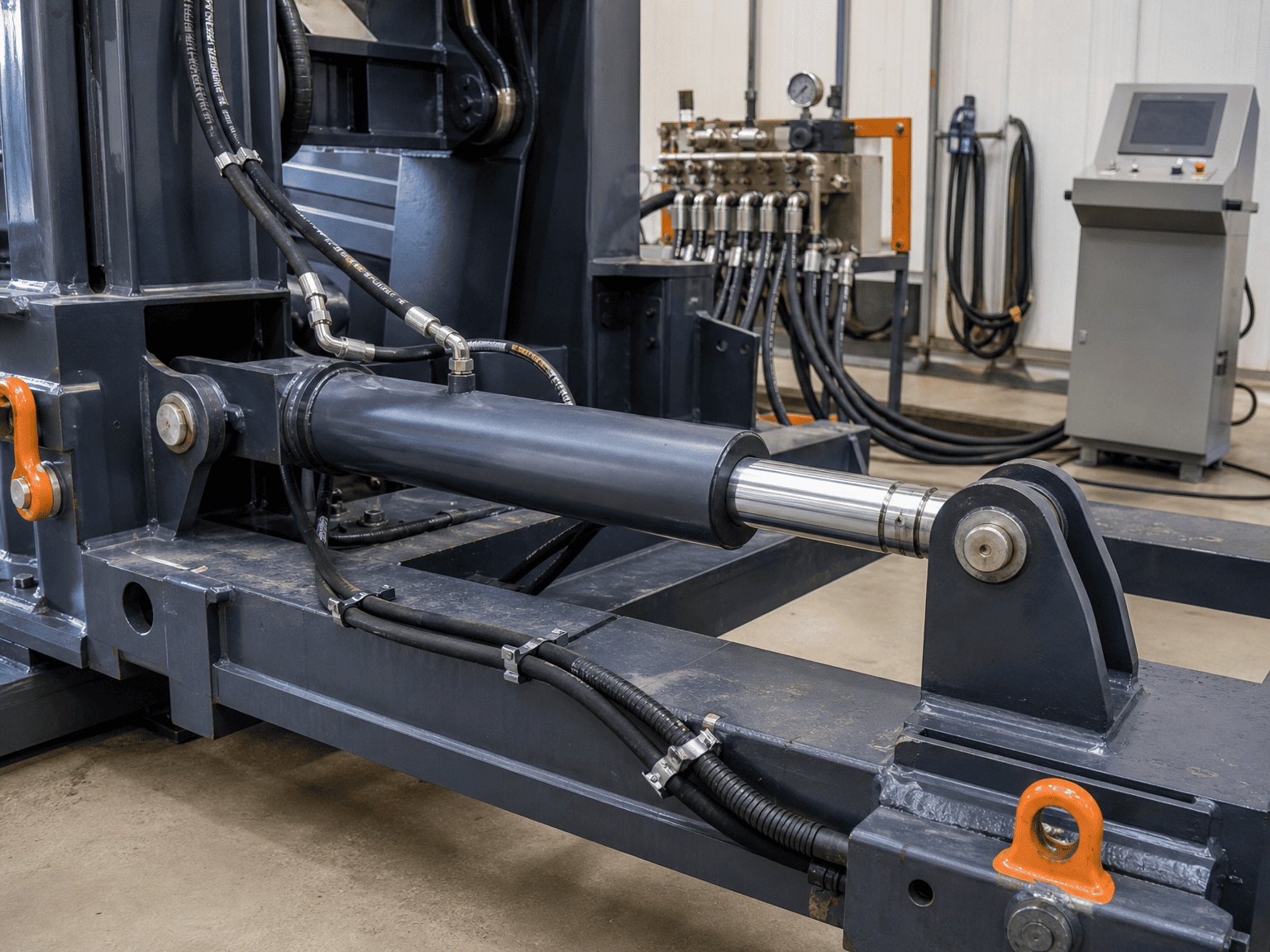

Pred zagonom preverite namestitev od jeklenke navzven:
- Montažne površine so čiste in popolnoma nameščene
- Cilinder je podprt brez zvijanja cevi
- Priključek na koncu palice ne potiska palice vstran
- Palica lahko brez dotika doseže oba konca predvidenega giba
- Cevi imajo dovolj prostora za premikanje in ne drgnejo okvirja
- Varovala in bližnji deli zapuščajo zahtevano razdaljo
Parkerjeva varnostna navodila prav tako obravnavajo poravnavo kot odgovornost za namestitev. To preverjanje opravite pred uporabo tlaka, medtem ko je morebitne motnje še vedno mogoče odpraviti brez obremenitve cilindra ali strukture stroja.
Zrak, ujet v hidravličnem cilindru, lahko vpliva na delovanje in obnašanje komponent. Navodila za namestitev podjetja Hänchen priporočajo namestitev prezračevalnih odprtin na vrhu, kjer je to primerno, in odzračevanje jeklenke pred zagonom.
Natančen postopek odzračevanja je odvisen od zasnove cilindra in vezja stroja. Upoštevajte navodila proizvajalca, nadzorujte tlak in poskrbite, da izpuščena tekočina in zrak ne predstavljata nevarnosti.
Po odzračevanju Hänchen priporoča počasno gibanje brez obremenitve in nizkega tlaka pred običajnim delovanjem. Ekipa za zagon mora upoštevati:
- Gladko iztegovanje in umikanje
- Puščanje na odprtinah, tesnilih in fitingih
- Gibanje in poravnava palice
- Nepričakovan hrup, klepetanje ali udarec
- Gibanje cevi in stik z okvirjem
- Obnašanje ob koncu giba in blaženje, če je nameščeno
Ne premikajte se neposredno iz skladiščnega skladišča na preskus polne obremenitve brez te nadzorovane stopnje pregleda.
Za vsako jeklenko vodite kratek zapis, ki vsebuje:
- Model in serijsko številko ali sklic na naročilo
- Datum prejema in mesto shranjevanja
- Poškodbe embalaže ali transporta
- Stanje zaščitnega čepa in droga
- Položaj skladiščenja in datumi inšpekcij
- Vidna korozija ali površinske poškodbe
- Odobren priročnik za risanje in namestitev
- Ime osebe, ki ga je izdala za namestitev
Ta zapis pomaga proizvajalcu originalne opreme ločiti poškodbe pri transportu, poškodbe pri skladiščenju in poškodbe pri delovanju, ko se težava pojavi pozneje. Namestitveni ekipi daje tudi jasno izhodišče namesto zanašanja na spomin.
Če je bila jeklenka dlje časa shranjena, izpostavljena vremenskim vplivom ali prejeta poškodovana pri transportu, pošljite informacije o modelu, fotografije, zgodovino shranjevanja in risbo namestitve, preden jo priključite na stroj. Dobavitelj lahko nato pomaga razlikovati med običajnim pregledom pred namestitvijo in stanjem, ki zahteva popravilo ali zamenjavo.
Najboljši rezultat zagona se začne pred prvim tlačnim preizkusom: zaščitite jeklenko, poskrbite, da bodo odprtine čiste, preverite namestitev in zabeležite, kaj ste našli
