Ko ahidravlični cilinderzačne puščati, je prvi odziv pogosto naročilo nadomestnega tesnila. To lahko za kratek čas obnovi stroj, vendar ne pojasni, zakaj prvotno tesnilo ni uspelo. Če ima drog zareze, je utor poškodovan ali je tesnilo nameščeno nepravilno, lahko novo tesnilo odpove na istem mestu.
Pred čiščenjem delov zabeležite mesto puščanja, stanje delovanja, smer cikla, temperaturo tekočine in čas od zadnjega popravila. Fotografirajte zunanje puščanje in označite orientacijo odstranjenih delov. Med razstavljanjem lahko majhne podrobnosti izginejo.
Pregled napak mora razlikovati med vidnimi dokazi in domnevami. Poškodovano tesnilo lahko pokaže, kaj se je zgodilo na kontaktni površini, vendar morda samo po sebi ne ugotovi prvotnega vzroka.
Tekočina, ki se pojavi okoli palice na žlezi, običajno usmerja pozornost na tesnilo palice, brisalec, vodilo, površino palice ali stanje žleze. Preverite, ali se puščanje pojavi med iztegom, umikom, mirovanjem ali vsemi tremi pogoji.
Tekočina na spoju žleze je lahko povezana s statičnim tesnilom, stanjem pritrdilnega elementa, površino spoja ali težavo pri sestavljanju. Ne krivite samodejno dinamičnega tesnila droga, ko tekočina prihaja iz stacionarnega vmesnika.
Cilinder lahko izgubi sposobnost zadrževanja ali zanese brez vidnega zunanjega olja. Možni vzroki vključujejo poškodbe tesnila bata, obrabo med batom in cevjo, puščanje ventila ali težavo na ravni sistema. Preden ugotovimo, da je jeklenka edini vzrok, je potreben nadzorovan test.

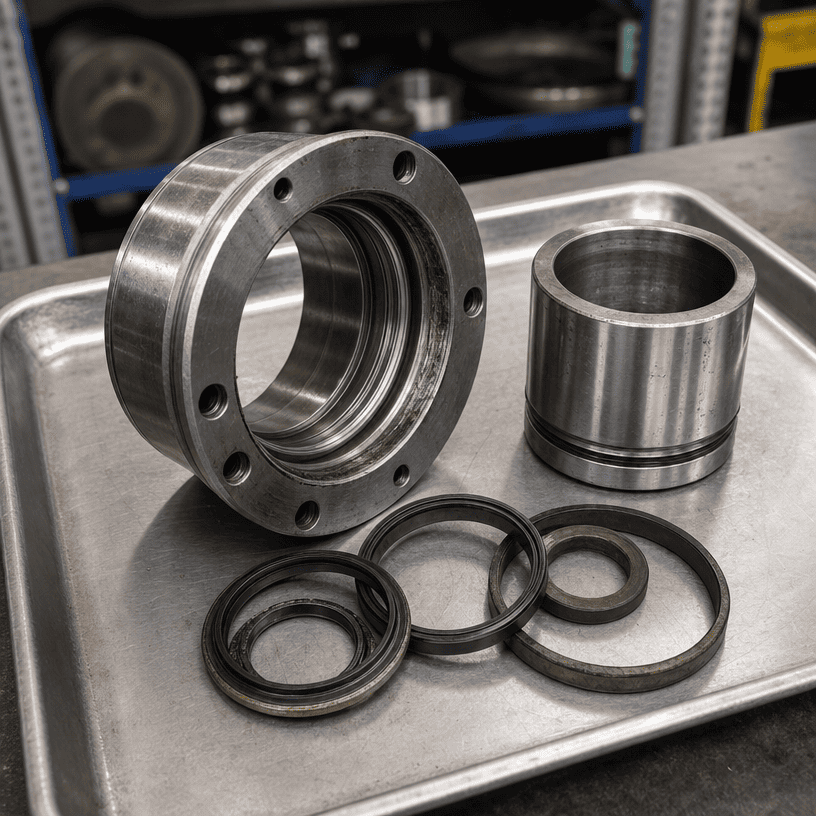

Odstranjene plombe hranite v vrstnem redu in usmerjenosti, v kateri so izšle. Ločena tesnila drogov, brisalci, vodilni obročki, batna tesnila in statična tesnila. Uporabite čisto embalažo in označite konec palice, tlačno stran in smer namestitve, kjer je znana.
Med odstranjevanjem elastomernega tesnila ne raztegujte po nepotrebnem. Ne prerežite točno tistega območja, ki ga je treba pregledati. Če je pečat razdrobljen, shranite vse izvlečene dele in zabeležite, ali manjka material.
Namen tega koraka je preprost: tesnilo mora ostati dokaz, ne pa neizsledljiv rezervni del na umazani mizi.
Zaobljen rob lahko kaže na dolgotrajen drsni stik, vendar ga je treba razlagati skupaj s stanjem droga, mazanjem in zgodovino delovanja. Sam gladek videz še ne dokazuje pretiranega pritiska ali nepravilnega materiala.

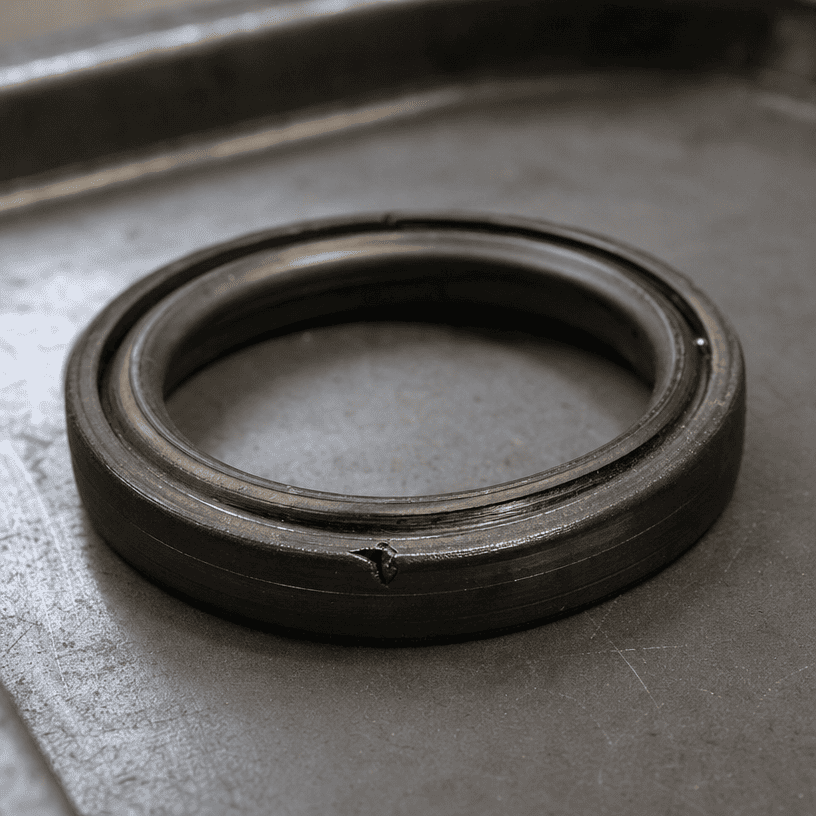

Čist rez lahko kaže na poškodbe pri namestitvi, oster rob, navoj ali utor, ki prečka tesnilo, ali tuj predmet, ki je vstal med sestavljanjem. Preglejte pot, uporabljeno za namestitev tesnila, namesto da zamenjate tesnilo brez preverjanja vstopne geometrije.
Tesnilo, ki je bilo potisnjeno v zračno režo, lahko kaže tanek potegnjen rob, stisnjen del ali manjkajoči material. Možni dejavniki vključujejo preveliko zračnost, tlačne razmere, poškodovane utore, nepravilno usmerjenost tesnila ali nezdružljiv profil tesnila.
Utrjevanje ali razpoke so lahko povezane z izpostavljenostjo temperaturi, staranjem, kemično nezdružljivostjo ali neprimernim skladiščenjem. Preden izberete nadomestno spojino, preverite tekočino, zgodovino temperature in pogoje shranjevanja.
Oteklo tesnilo lahko kaže na nezdružljivost tekočine, kontaminacijo ali izpostavljenost temperaturi. Pravilna diagnoza zahteva originalni material tesnila, specifikacijo tekočine in zgodovino delovanja. Spojine ne prepoznajte samo po videzu.
Delci, stisnjeni v tesnilni rob, lahko ustvarijo pot puščanja in lahko opraskajo spojno površino. Preglejte palico, cev, brisalec, čistočo tekočine in območje sestavljanja. Zamenjava tesnila brez odstranitve vira delcev pusti mehanizem odpovedi na mestu.
Preverite palico za vzdolžne brazde, luknjice, korozijo, poškodbe kroma, udrtine in poliran trak, kjer teče tesnilo. S čisto krpo potegnite po površini šele po upoštevanju varnostnega postopka na mestu; grob rob lahko poškoduje krpo in inšpektor.
Palica je lahko videti svetla in ima še vedno napako, ki prereže tesnilni rob. Vizualni pregled je treba podpreti z ustreznimi meritvami, kadar je uporaba kritična ali je površinsko poškodbo težko oceniti.
Preglejte izvrtino uvodnice, vodilno površino in tesnilne utore glede zarez, obrabe, prask in ukrivljenosti. Vodnik nadzoruje položaj palice; če je obrabljeno, je tesnilo morda prisiljeno sprejeti gibanje, za katerega ni bilo zasnovano.
Za notranje puščanje ali nestabilno držanje preglejte cev, tesnilo bata in obrabne površine. Poiščite točke, nenavadne kontaktne pasove in poškodbe, koncentrirane na eni strani. Ti znaki lahko kažejo na težave s poravnavo ali obremenitvijo, vendar mora sklep temeljiti na celotnem sestavu.
| Dokazi | Možna usmeritev preiskave |
|---|---|
| En oster rez na poti namestitve | Burg, navoj, utor ali neustrezno orodje za namestitev |
| Poškodba po celotnem obodu tesnila | Prileganje, tlak, razdalja, material ali stanje delovanja |
| Enostranski obrabni trak | Obraba vodila, poravnava, upogib palice ali neenakomeren stik |
| Sledi delcev blizu ustnice | Delovanje brisalcev, čistoča tekočine ali kontaminacija sklopa |
| Strjen ali razpokan material | Temperatura, staranje, shranjevanje ali združljivost s tekočino |
| Ponavljajoča se okvara pri istem položaju udarca | Napaka na površini palice ali cevi na določenem mestu |
To so navodila za preiskave, ne samodejne diagnoze. Vzorec tesnila je treba primerjati z risbo cilindra, podatki o tekočini in zgodovino delovanja.
Nadomestno tesnilo lahko odpove zgodaj, ko prvotni vzrok ostane v stroju. Pogosti primeri vključujejo:
- Namestitev tesnila na nezaščiten navoj ali utor za moznik
- Puščanje robov v utoru ali uvodnici
- Ponovna uporaba poškodovanega vodila ali brisalca
- Ignoriranje zarezane ali korodirane palice
- Izbira tesnila brez preverjanja združljivosti tekočine in temperature
- Namestitev tesnila v napačni orientaciji
- Prepuščanje umazanije v odprt valj med montažo
- Vrnitev cilindra v napačno poravnano namestitev
Popravilo mora obravnavati poškodovano tesnilo in stanje površine ali sklopa, ki je vplivalo nanj.
Popravilo samo s tesnilom je morda smiselno, če so spojne površine, utori, vodilo in cev v zahtevanem stanju in je napaka sledljiva do težave z zamenljivo namestitvijo.
Širši pregled jeklenke je bolj primeren, če je palica globoko vrezana, vodilo obrabljeno, tesnilo poškodovano, cev kaže neobičajno obrabo, notranje puščanje se nadaljuje ali se ista okvara ponovi po pravilni montaži.
Odločitev mora temeljiti na pregledu in stroških ponovnih izpadov, ne le na ceni kompleta tesnil.
Za analizo zamenjave ali okvare zagotovite:
- Risba cilindra ali jasne mere dimenzij
- Vrtina, premer palice in hod
- Montažne mere in informacije o vratih
- Fotografije celotnega cilindra in poškodovanih delov
- Položaj in usmeritev tesnila
- Vrsta tekočine in območje delovne temperature
- Informacije o tlaku in ciklu, če so na voljo
- Opis, kdaj pride do puščanja
- Zgodovina prejšnjih zamenjav tesnil
- Stanje palice, vodila, uvodnice in cevi
Jasni dokazi pomagajo ločiti zahtevo za zamenjavo dimenzij od pregleda temeljnega vzroka.
Okvara hidravličnega tesnila je zapis stika med tesnilom, njegovimi spojnimi površinami in delovnim okoljem. Ohranite dele, označite njihovo usmerjenost, preglejte palico in vodilo, potrdite pogoje tekočine in temperature ter ločite vidne dokaze od domnev.
Za zamenjavo OEM ali tehnični pregled navedite dimenzije cilindra skupaj s fotografijami in zgodovino napak. Zanesljiva rešitev se začne z razumevanjem, zakaj je tesnilo odpovedalo, in ne preprosto z namestitvijo drugega.
