Kavitacija in prezračevanje hidravličnega cilindra: Forenzična delavnica o negativnem tlaku in luknjanju bata

I. Simptom: Ko je gladekHidravlični cilinderPostane gobast in kriči

Nekaj ​​stvari bolj frustrira osebje za vzdrževanje težke opreme kot roka ali izmetni valj, ki nenadoma začne ropotati, se premika z nenavadnim gobastim zamikom in oddaja glasno ropotanje, kot da pest frnikol pada skozi jeklene cevi.

Ko mehaniki raztrgajo cilinder, pričakujejo, da bodo našli umazano olje ali strgano tesnilo. Namesto tega najdejo trdno jekleno ploskev krone bata in notranje ustnice odprtin za olje, posute z grobimi, zmrznjenimi kraterji, ki so videti, kot da bi jih razstrelili z miniaturno puško.

To ni obraba zaradi abrazivnih delcev. Gre za kavitacijo in prezračevanje hidravličnega cilindra – dva tesno povezana, a bistveno različna pojava tekočin, ki uničujeta natančne kovinske površine, kuhata elastomerna tesnila in ogrožata varnost stroja.

II. Kavitacija proti prezračevanju: razumevanje prave razlike

V poročilih o storitvah na terenu tehniki kavitacijo in prezračevanje pogosto združijo pod splošno oznako "zrak v linijah". Razumevanje, kako se vsak zgodi, je bistvenega pomena za odpravo pravega vzroka:

2.1 Parna kavitacija (vretje iz podtlaka)

Kavitacija se pojavi, ko je povpraševanje po olju na eni stranihidravlični cilinderbat presega hitrost, s katero lahko olje fizično vstopi.

• Ko lokalni tlak pade pod parni tlak hidravličnega olja, tekočina dobesedno zavre pri sobni temperaturi in tvori milijone drobnih mikroskopskih mehurčkov pare.
• Ko te parne votline potujejo iz nizkotlačnega območja v visokotlačno olje, implodirajo v nanosekundah.
• Vsaka mikroimplozija ustvari koncentrirane mikro curke tekočine, ki potujejo z nadzvočno hitrostjo in udarjajo v okoliške kovinske površine z lokalnimi udarnimi silami, ki presegajo več deset tisoč funtov na kvadratni palec. Ta fizični učinek kladiva utrudi kovino, dokler se mikro kosmiči ne odtrgajo s površine.

 2.2 Prezračevanje (mehansko zaužitje zraka)

Zračenje je kontaminacija hidravličnega olja s prostim atmosferskim zrakom, ki ga v tokokrog vleče iz zunanjega okolja.

• Zrak vstopa skozi puščajoče objemke sesalne cevi, poškodovana tesnila gredi na glavni črpalki, ohlapne cevne priključke, nizko raven tekočine v rezervoarju ali turbulentne povratne cevi rezervoarja, ki se izlivajo nad površino tekočine.
• Za razliko od parnih mehurčkov se prosti zrak ne sesede takoj; tvori mlečno, penasto emulzijo, ki razmeroma nestisljivo hidravlično tekočino spremeni v mehko, poskočno pnevmatsko vzmet.

III. 4 opozorilni znaki, ki jih morate opaziti na terenu

IV. Kjer pride do poškodbe v cilindru

Kadar sistemi tekočega napajanja trpijo zaradi kronične kavitacije in zračenja, se fizične poškodbe koncentrirajo v posebnih območjih visoke hitrosti:

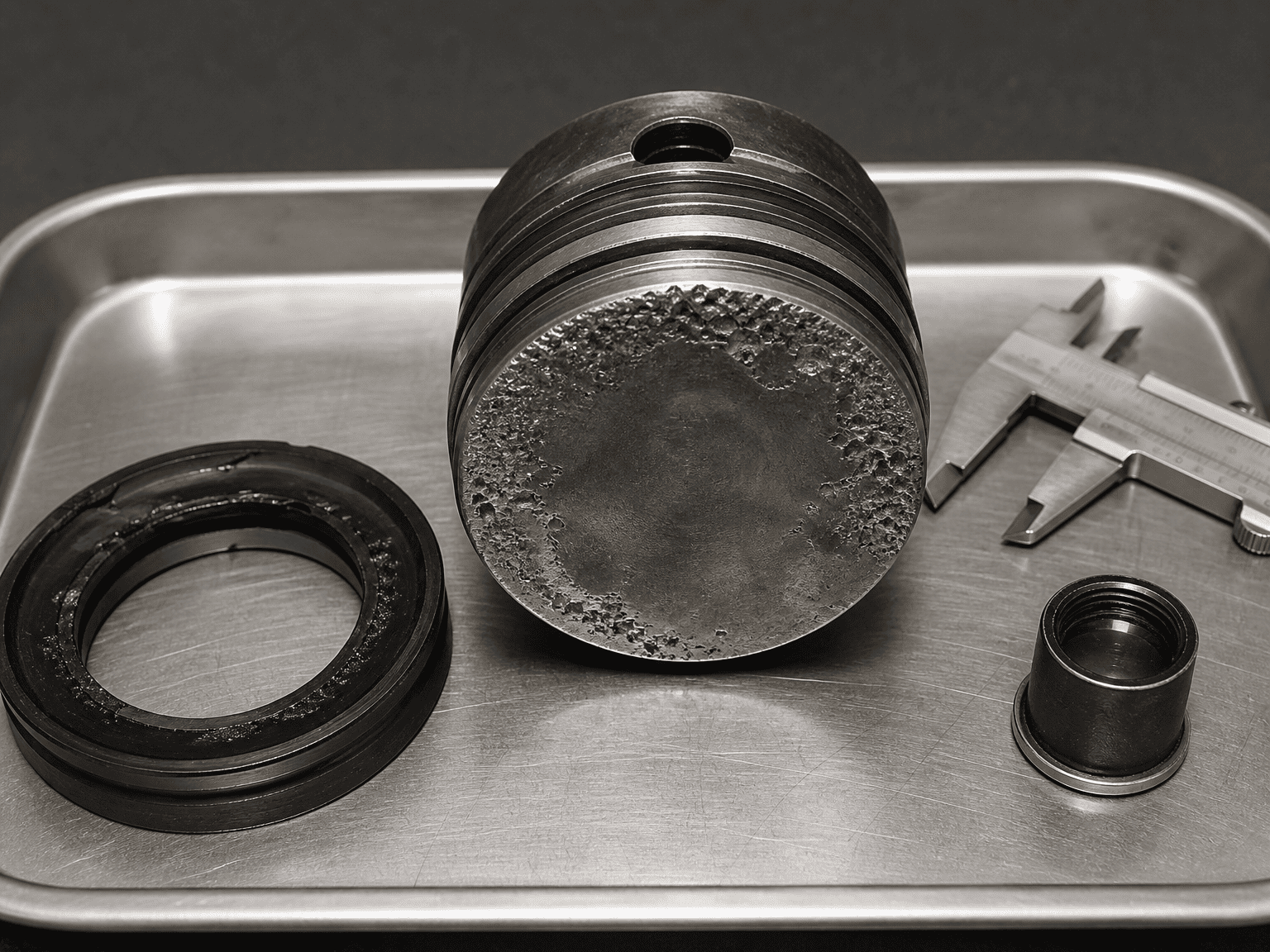

4.1 Kronske ploskve bata:Ploščata okrogla ploskev bata kaže grozde globokih, zamrznjenih mikro jam, kjer se sesedajoče parne praznine večkrat zadenejo v navadno kovino.

4.2 Notranje odprtine oljne odprtine:Ostri prehodi pod pravim kotom, kjer hidravlično olje vstopi v cev cilindra, utrpijo močno erozijo robov in zaokroževanje.

4.3 Tesnila batnice in obrabni obroči:Zajeti zračni mehurčki so podvrženi hitremu adiabatnemu stiskanju, pri čemer nastanejo lokalizirane toplotne konice, ki žgejo, glazurijo in spremenijo prožne poliuretanske tesnilne ustnice v krhke kosmiče, podobne oglju.

4.4 Izbrušene stene valjev:Blizu skrajnih delov giba mikro curki odstranijo zaščitni film mazalnega olja, kar omogoča neposredno praskanje kovine na kovino med vodilnimi trakovi bata in polirano izvrtino cevi.

V. Najboljši 4 operativni sprožilci mobilne in industrijske opreme

5.1 Prekomerne gravitacijske obremenitve (pobegli valj)

Ko se roka težkega bagra, karoserija tovorne prikolice ali drog viličarja pod lastno težo hitro spusti, gravitacija potegne palico cilindra navzdol hitreje, kot lahko hidravlična črpalka dovaja olje na stran pokrova. Cilinder postane velikanska brizga, ki ustvarja intenziven notranji vakuum, ki zavre prihajajoči tok olja.

5.2 Začetki v hladnem zimskem jutru

Gosto, visoko viskozno hladno hidravlično olje težko teče skozi ozka sesalna sita in dolge dovodne cevi. Ko operater takoj po zagonu zavrti motor do polnega plina, črpalka strada, ustvarja močan vakuum in pošilja tok kavitacijske tekočine naravnost v aktuatorje.

5.3 Zamašene prezračevalne kapice rezervoarja

Ko se valji z dolgim ​​hodom razširijo, nivo tekočine v hidravličnem rezervoarju znatno pade. Če je prezračevalni pokrov posode zamašen z blatom, prahom ali ledom, atmosferski zrak ne more vstopiti, da bi izenačil prostornino. V rezervoarju se razvije delni vakuum, ki zaduši sesalni vod črpalke.

5.4 Slabo nameščene pregrade rezervoarja in povratni vodi

Če povratno olje kot slap pade v rezervoar nad gladino tekočine, požene zrak v olje. Brez ustreznih loput rezervoarja, ki bi zračnim mehurčkom omogočili, da se dvignejo na površino in odzračijo, črpalka to penasto zmes takoj posrka nazaj v jeklenke.

VI. Rešitve na ravni krogotokov za odpravo kavitacije in zračenja

Pritrjevanje kavitacije cilindra zahteva obravnavo dinamike vezja, ki omogoča nastanek podtlaka:

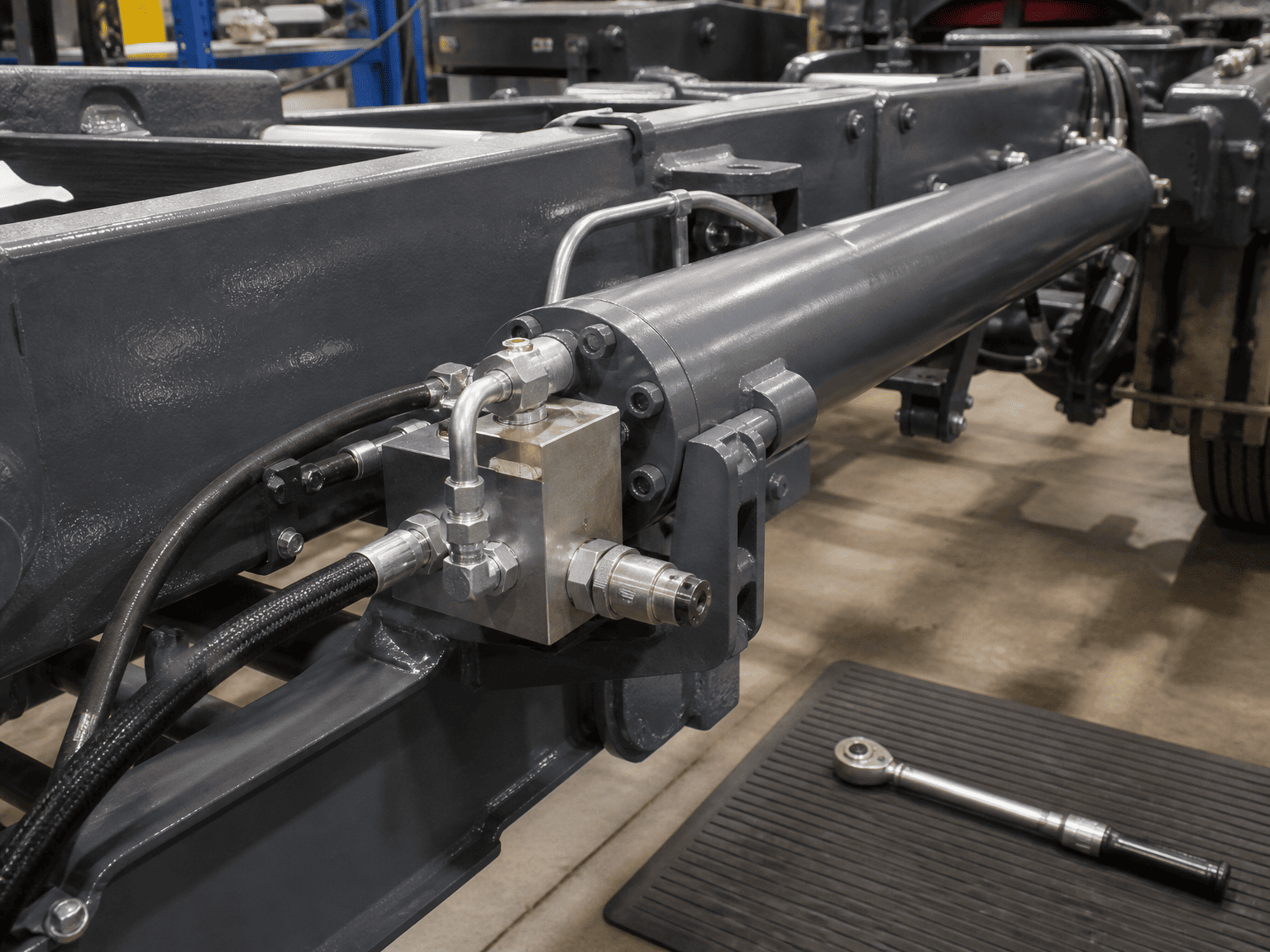

• Namestite povratne ventile proti kavitaciji: Na tokokrogih s hitro premikajočimi se ali previsokimi obremenitvami namestite namenski povratni ventil proti kavitaciji med delovno odprtino jeklenke in vod rezervoarja. Če podaljšek jeklenke zahteva več olja, kot ga zagotavlja črpalka, se povratni ventil prosto odpre in omogoči, da olje iz rezervoarja zapolni vakuum.
• Protiutežni (nadcentralni) ventili pravilne velikosti: Protiutežni ventili ustvarjajo nadzorovan protitlak na povratni strani cilindra, s čimer preprečujejo, da bi gravitacija ušla z bremenom, in zagotavljajo, da se pozitivni tlak vzdržuje med celotnim gibom.
• Ohranite najmanjšo velikost sesalne napeljave: Zagotovite, da so sesalne napeljave črpalke prevelike, kratke, ravne in ocenjene za neprekinjeno vakuumsko delovanje, ne da bi se notranje zrušile.
• Omogočite ustrezen čas zadrževanja odzračevanja rezervoarja: Velikost rezervoarja za olje zagotovite tako, da tekočina ostane nemotena nekaj minut med cikli, kar omogoča, da raztopljeni mikro mehurčki naravno izplavajo.

VII. Kontrolni seznam diagnostike na terenu za vzdrževalne ekipe

Preden zamenjate hrupno ali poškodovano jeklenko:

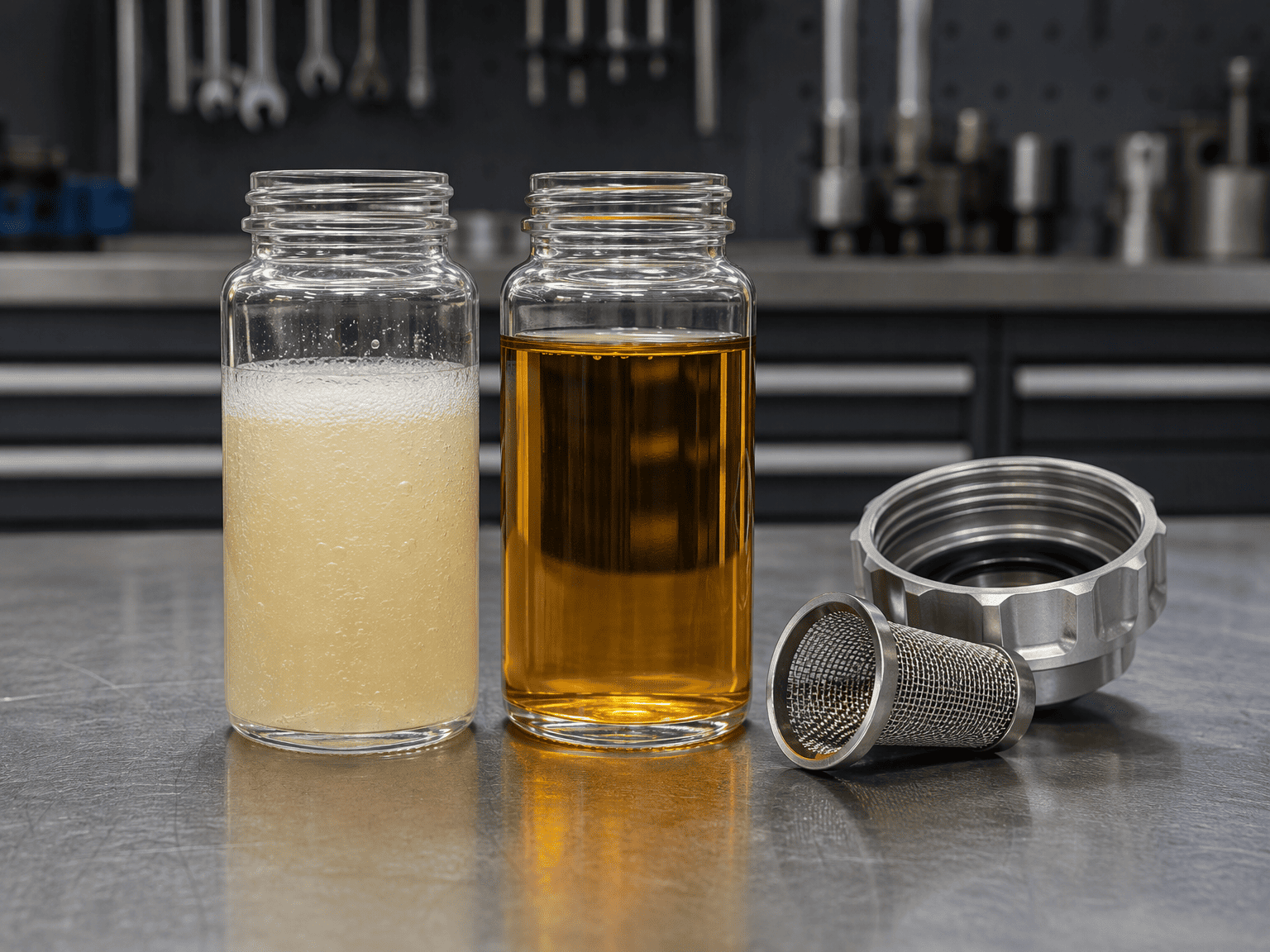

• Preglejte kontrolno steklo za olje: Ali je tekočina mlečna, motna ali prekrita s stabilno peno?
• Preverite prezračevalne pokrove rezervoarja za zamašitev prahu ali zmrznjeno vlago.
• Preglejte objemke in priključke sesalne cevi črpalke glede ohlapnih povezav, ki bi lahko sesale zrak pod vakuumom.
• Prepričajte se, da so povratni vodi precej pod minimalno ravnjo olja v rezervoarju.
• Preizkusite nastavitve pilota protiutežnega ventila, da zagotovite, da jeklenka ne more pasti hitreje od zmogljivosti črpalke.
• Z boroskopom preglejte ploskev bata cilindra in grla odprtin za značilne matirane kavitacijske luknje.

VIII. Tehnična meja in diagnostična zavrnitev odgovornosti

Ta priročnik opisuje standardne mehanske diagnostične indikatorje in najboljše prakse hidravličnega tokokroga. Kompleksni večosni stroji, vezja s spremenljivim premikom, ki zaznavajo obremenitev, in hidrostatični pogoni z zaprto zanko zahtevajo beleženje prehodnega tlaka, specifično za tokokrog, in analizo tekočin za izolacijo temeljnih vzrokov.*
