Izračuni upogibanja hidravličnega cilindra: Zakaj dolžina giba preglasi nazivno potisno silo

I. Nevarnost: Ko jeklenka "3.000 psi" odpove pri 1.200 psi

 Pogosta in draga napaka pri hidravličnem načrtovanju je izračun potisne sile cilindra zgolj z uporabo hidravličnega tlaka in površine bata:

                                                                           F = P × Apiston

Po tej preprosti formuli bo 4-palčni valj izvrtine pri 3000 psi potisnil s približno 37.700 lbs (167,7 kN) potiska. Če je gib cilindra samo 12 palcev, palica zlahka prenese to obremenitev.

Vendar pa ta isti valj razširite na 60-palčni ali 80-palčni gib in uporaba istega tlačnega pritiska 37.700 lbs bo batnico pogosto zlomila ali trajno upognila kot zobotrebec – pogosto, ko sistemski tlak doseže le 1000 do 1500 psi.

Ta katastrofalni način odpovedi ni odpoved materialne natezne tečnosti; gre za elastični uklon stebra. Pri aplikacijah z dolgim ​​hodom strukturna stabilnost vitke batnice popolnoma preglasi nazivni tlak cevi.

II. FizikaHidravlični cilinderUklon: Eulerjeva teorija stebrov

Ko je ahidravlični cilinderraztegne pod tlačno obremenitvijo, se sklop obnaša kot dolg, tanek konstrukcijski steber. Največjo teoretično tlačno obremenitev, ki jo lahko prenese tanek steber, preden pride do bočne nestabilnosti, ureja Eulerjeva formula kritičnega uklona:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

kje:

• Fcr = kritična Eulerjeva uklonska obremenitev (N ali lbf)
• E = modul elastičnosti materiala palice (za tipično ogljikovo/legirano jeklo, E ≈ 200 do 210 GPa ali 29 × 10⁶ psi)
• I = površina vztrajnostnega momenta polnega prečnega prereza okrogle palice (m⁴ ali in⁴)
• L = skupna podaljšana namestitvena razdalja med montažnimi točkami (m ali in)
• K = faktor efektivne dolžine stebra glede na pogoje vgradnje valja
• Le = K · L = efektivna ukrivljena dolžina

III. Izračun vztrajnostnega momenta za polne palice:

Za polno okroglo batnico s premerom dr:

                                                                            I = π dr⁴ / 64

Upoštevajte, da je vztrajnostni moment odvisen od četrte potence premera palice (dr4). To pomeni, da manjše povečanje premera droga povzroči močno povečanje odpornosti proti upogibanju:

• Povečanje premera palice z 2,0 in na 2,5 in (25-odstotno povečanje premera) poveča odpornost proti upogibanju za 144 % (2,44 ×).

IV. Izračun varne delovne obremenitve in priporočenih varnostnih faktorjev

Nikoli ne upravljajte ahidravlični cilinderblizu svoje kritične meje upogiba Fcr. V delovanju v resničnem svetu,hidravlični cilindridoživite majhne ekscentričnosti, manjšo igro kegljev, skoke pospeška in neizogibne stranske obremenitve.

Dovoljeni projektirani potisk v prahi mora vključevati strog varnostni faktor Sf:

                                                                           Ledina = Fcr / Sf

Priporočene smernice za varnostni faktor:

• Stacionarni industrijski stroji (čisti, vodeni): najmanj Sf ≥ 2,5 do 3,0
• Splošni mobilni stroji (kip prikolice, nakladalci, odpadna oprema): najmanj Sf ≥ 3,0 do 3,5
• Visoko tveganje/dviganje osebja (dvižne ploščadi, tovornjaki z roko, mobilni žerjavi): najmanj Sf ≥ 3,5 do 4,5

V. Razmerje vitkosti in prehod na Johnsonovo formulo

Eulerjeva formula predvideva čisto elastično upogibanje in velja le za vitke stebre, kjer razmerje vitkosti λ presega prehodni prag stebra λc.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Kjer je rg = √I/A = dr / 4 polmer vrtenja.

Za tipično kromirano jeklo 1045 ali 4140 je prehodni prag λc ≈ 85 do 105:

• Če je λ > λc (dolge vitke palice): uporabite Eulerjevo formulo (odpoved zaradi elastične nestabilnosti).
• Če je λ ≤ λc (kratke do srednje palice): uporabite Johnsonovo parabolično formulo ali standardno mejo tečenja (odpoved zaradi tlačnega tečenja ali neelastičnega upogibanja).

VI. 4 pogoste napake inženirjev OEM, ki povzročajo upognjene palice

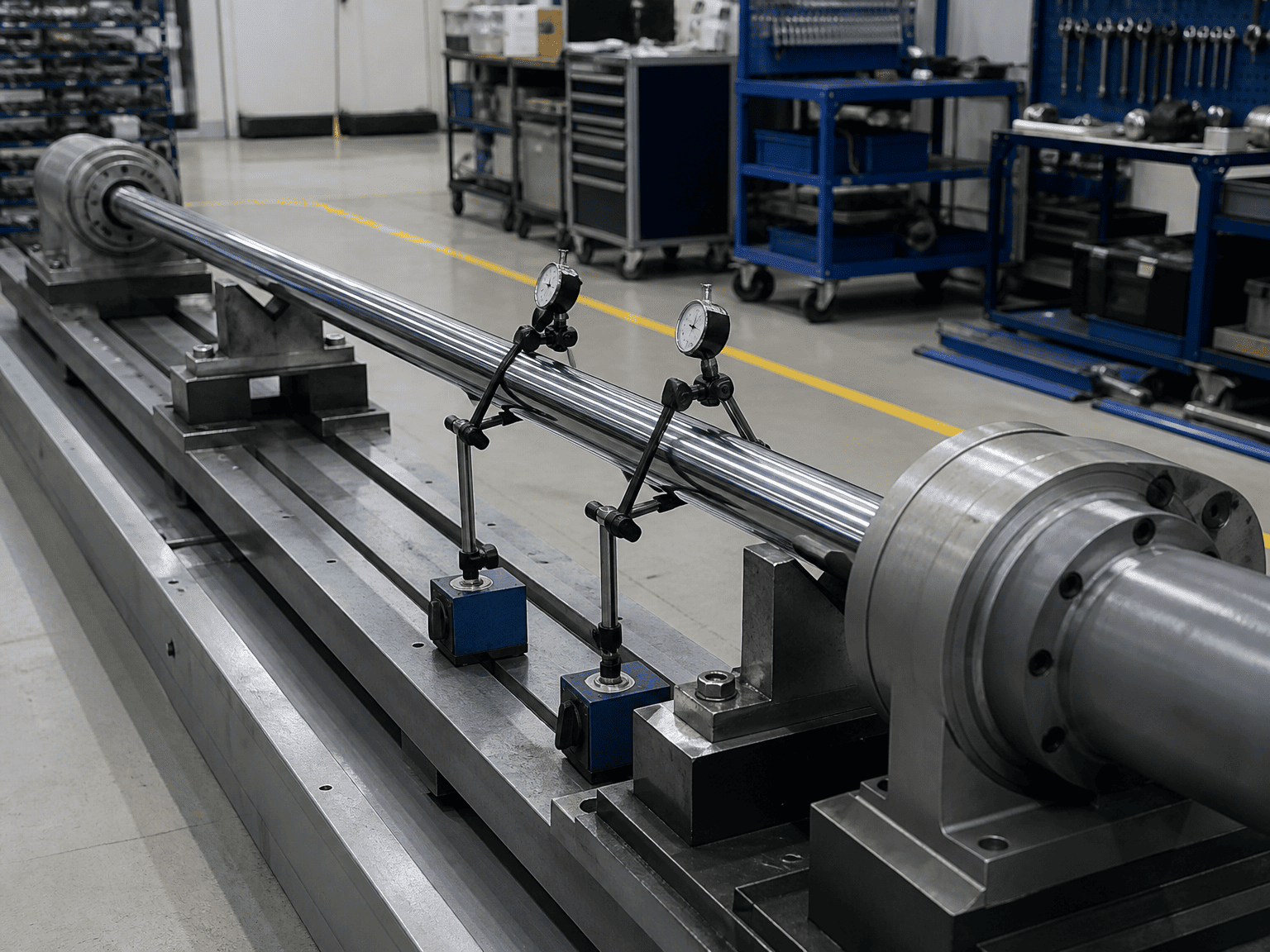

1. Izračun upogibanja pri uvlečeni dolžini namesto pri popolnoma iztegnjeni dolžini:Najbolj ranljiv trenutek se pojavi, ko je palica pri 100 % hodu, kjer je L največji.
2. Ignoriranje vodoravnega povešanja pod lastno težo:Na dolgih vodoravnih valjih (> 2 metra giba) se težka kromirana palica pod gravitacijo rahlo povesi, kar ustvarja vgrajeno ekscentrično obremenitev, ki pospešuje upogib.
3. Ob predpostavki, da nosilci zatičev ostanejo brez trenja:Sčasoma se zarjaveli ali nenamazani vrtljivi zatiči zagozdijo in spremenijo vrtljivi nosilec v delno zaklenjen spoj, obremenjen z navorom, ki povzroča upogibne momente.
4. Zanemarjanje regeneracijskih krogov:Diferencialni/regeneracijski tokokrogi izpostavljajo tako strani pokrova kot palice polnemu tlaku črpalke, pri čemer ohranjajo celotno potisno silo stebra, medtem ko zmanjšujejo strukturni rob.

VII. Kaj poslati pri dimenzioniranju valjev z dolgim ​​hodom s HCIC

Če želite od inženirjev HCIC pridobiti popolno preverjanje upogiba in pregled stolpca FEA, zagotovite:

1. Vrtina delovnega cilindra, gib in največji hidravlični razbremenilni tlak
2. Geometrija vgradnje stroja in risba vrtljivega nosilca (za potrditev K-faktorja)
3. Usmerjenost namestitve (vodoravno, navpično potiskanje gor/dol ali kotni lok)
4. Zunanje vodilne omejitve (prosta nevodena obremenitev v primerjavi z natančnimi linearnimi drsnimi tirnicami)
5. Delovni cikel, hitrosti delovnega cikla in okoljski pogoji
