Varjen hidravlični cilinder z dvojno zaponko

I. Pregled izdelka

1.1 Opredelitev jedra

Varjeni hidravlični cilinder z dvojno zaponko se nanaša na popolnoma varjen hidravlični baten, opremljen z vgrajeno kovano dvojno zaponko na dnu cilindra in koncu droga, spada v serijo varjenih cilindrov za težke obremenitve in v glavnem uporablja zasnovo oljnega krogotoka z dvojnim delovanjem.

Za razliko od tradicionalnega hidravličnega cilindra z vezno palico ima varjen cilinder z dvojno zaponko kompaktno celotno strukturo, močnejšo odpornost na bočne obremenitve in daljšo življenjsko dobo v zunanjem blatnem delovnem okolju z visoko obremenitvijo

1.2 Rešitev uporabniške bolečine

Servisne delavnice na kmetijah, tovarne OEM za prikolice in proizvajalci majhnih gradbenih strojev se pogosto srečujejo z okvarjenimi varjenimi hidravličnimi bati s tankimi varjenimi šivi in ​​tankimi stenami cevi. Iz teh poceni jeklenk lahko med dolgotrajnim dvigovanjem zlahka izteče olje, se ukrivijo sponke ali počijo.

Varjene hidravlične cilindre z dvojno zaponko izdelujemo že 28 let, naši inženirji na kraju samem se vsak mesec spopadejo s stotinami primerov okvar valjev pri globalnih kupcih. Optimiziramo varilno strukturo zaklepa, odebelimo steno cevi in ​​nadgradimo tesnilni sklop, da se izognemo vsem pogostim težavam z okvarami težkih strojev na prostem. Naročilo majhnega vzorca brez MOQ je podprto za testiranje strank.

II. Notranja struktura izdelka in prednost oblikovanja

2.1 Ključna proizvodna obrt

Vsi koraki obdelave jedra našega varjenega hidravličnega cilindra z dvojno zaponko so končani v naši lastni 12000㎡ hidravlični delavnici, brez zunanjega izvajanja ključnih komponent. Vsako plovilo je zasnovano za izboljšanje odpornosti proti obremenitvam in učinkovitosti tesnjenja.

2.1.1 Izbrušena brezšivna debela cev

Uporabljamo vroče valjane brezšivne jeklene cevi z notranjim natančnim honanjem, debelina stene cevi je debelejša od običajnih tržnih modelov. Debela cev lahko zmanjša deformacijo cilindra pod stalnim visokim pritiskom, notranje honanje pa odpravi praske, ki bodo povzročile notranje puščanje olja.

2.1.2 Integralna kovana sponka in varjenje s popolnim prebojem

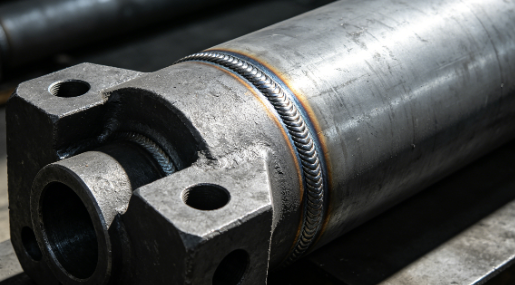

Dvojna zaklepna ušesa so enodelno kovano jeklo namesto varjenega spajanja tanke pločevine. Položaj povezave med zaponko in cevjo uporablja 8-12 mm varjenje pod praškom s polnim prebojem, varilni šiv je debel in enakomeren, kar učinkovito preprečuje razpoke ušesa pod močno bočno silo traktorja in cepilnika.

2.1.3 Debela kromirana batnica

Površina batnice je natančno brušena in nato prevlečena s slojem trdega kroma debeline 28–32 μm. Debela kromirana prevleka zagotavlja stabilno odpornost proti rji in obrabo, prevleka se ne bo odluščila niti pri enoletnem neprekinjenem delu na kmetiji v blatu.

2.1.4 Večvrstni kompozitni tesnilni sistem

Standardni sklop uporablja NBR gumijasta tesnila, ki ustrezajo običajnemu hidravličnemu olju pri normalni temperaturi. Tesnila iz fluorove gume FKM so neobvezna nadgradnja za visokotemperaturno opremo, ki deluje od -20 ℃ do 180 ℃, popolnoma blokira notranje in zunanje puščanje olja.

2.2 Standard za pregled tovarniške dostave

Vsak dokončan varjen hidravlični cilinder z dvojno zaponko mora pred odpremo prestati 1,5-kratni preskus vzdržljivosti tlaka pri preobremenitvi za 30 minut in popoln pregled zrakotesnosti. Beležimo podatke o preskusih za vsako jeklenko in lahko zagotovimo celotno poročilo o tlačnem preskusu za stranke, ki naročajo v razsutem stanju.

III. Široki scenariji uporabe

3.1 Ujemanje kmetijskih strojev

Naš hidravlični baten z varjenim zatičem se pogosto uporablja na vseh vrstah kmetijske mobilne opreme, zasnova pritrditve z dvojnim zatičem omogoča hitro namestitev gredi zatiča brez dodatne opreme.

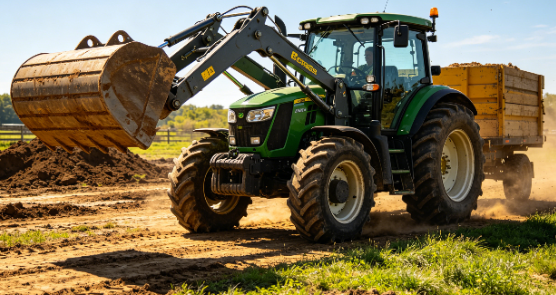

Glavna pripadajoča oprema: dvižna roka traktorja, hidravlični baten cepilnika, balirka za seno, mali kombajn, kmetijska dvižna prikolica.

3.2 Ujemanje mini gradbene opreme

Kompakten varjen cilinder z dvojnim ušesom je primeren za majhne gradbene stroje z omejenim prostorom za namestitev, stabilno delovanje pod prahom in vibracijami na gradbišču.

Glavna pripadajoča oprema: pomožni baten za mini bager, nagibni cilinder nakladalca, mali cestni valjar, dvižni mešalnik za beton.

3.3 Ujemanje logistične in transportne opreme

Varjen oven z visoko nosilnostjo je glavni nadomestni del za logistična dvižna vozila in opremo za nakladanje v skladiščih.

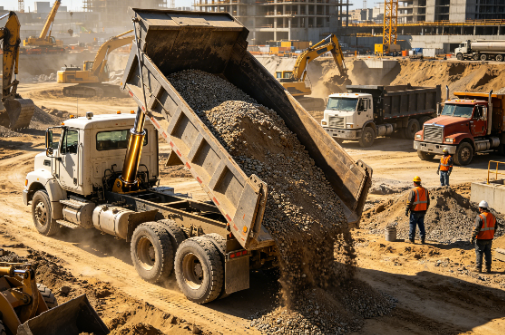

Glavna oprema za ujemanje: hidravlični cilinder prekucne prikolice, dvižni baten za vlečno vozilo, varjeni hidravlični cilinder nakladalne ploščadi, baten za škarjasto dvižno mizo.

3.4 Splošno ujemanje industrijske opreme po meri

Varjen cilinder z dvojno zaponko po meri je mogoče prilagoditi glede na risbe industrijske opreme, primeren za obdelavo odpadkov, dviganje materiala in zamenjavo vzdrževanja opreme.

Glavna oprema za ujemanje: kompaktor za odpadke, stroj za dvigovanje materiala, majhna hidravlična stiskalnica, nadomestni hidravlični baten za popravilo po prodaji.

IV. Popolni tehnični parametri

4.1 Standardne fiksne specifikacije

Inšpekcijski predmet	Standardni parameter
Velikost izvrtine	30 mm–200 mm (1,2 palca–8 palca)
Premer palice	20mm-120mm
Dolžina udarca	50mm-3000mm
Nazivni delovni tlak	21MPa (3000PSI)
Vrsta standardnega dejanja	Dvojno delovanje
Standardni tesnilni material	NBR guma
Površinska obdelava	Mat črna barva proti rji

4.2 Izbirni parametri nadgradnje po meri

V. Tovarniška kvalifikacija, nadzor kakovosti in pakiranje za izvoz

5.1 Verodostojni proizvodni certifikati

Naša celotna proizvodna linija hidravličnih cilindrov prestane certifikat sistema vodenja kakovosti ISO9001, vsi težki varjeni hidravlični izdelki izpolnjujejo standard CE za industrijsko varnost. Zagotovimo lahko kopijo certifikacijskih dokumentov za carinjenje stranke in revizijo tovarne.

5.2 Celoten sistem nadzora kakovosti

Postavili smo neodvisno delavnico za inšpekcijo surovin, inšpekcijsko postajo za predelavo polizdelkov in sobo za tlačni preizkus končnega izdelka. Vse neobdelane jeklene cevi, kovane sponke in tesnilni deli bodo preverjeni pred proizvodnjo, okvarjene surovine bodo neposredno zavrnjene, da se prepreči okvara končnega izdelka.

5.3 Izvozna standardna shema pakiranja

Vsak varjen hidravlični cilinder z dvojno zaponko bo najprej prevlečen z oljem proti rji, ovit s plastično folijo, da se prepreči korozija morske vode med prevozom po morju. Nato postavite v trden izvozni leseni kovček s fiksno penasto podlogo, da preprečite trke in deformacije pri logistiki na dolge razdalje.

VI. pogosta vprašanja

V1: Ali lahko prilagodim nestandardni cilinder z dvojno skobo z izvrtino in gibom?

A1: Da, naša tehnična ekipa lahko oblikuje ekskluzivno velikost cilindra glede na vašo risbo opreme v 24 urah.

V2: Kolikšen je najvišji delovni tlak vašega standardnega varjenega bata z zaklepanjem?

A2: Standardni nazivni tlak je 3000PSI (21MPa), 35MPa visokotlačni nadgrajeni model je na voljo za rudarsko opremo za težko obremenitev.

V3: Kako dolgo je garancijsko obdobje za varjeni hidravlični cilinder z dvojno zaponko?

A3: Zagotavljamo 12-mesečno garancijo v normalnih pravilnih delovnih pogojih, škoda, ki nastane zaradi nepravilnega delovanja, ni zajeta v garanciji.
