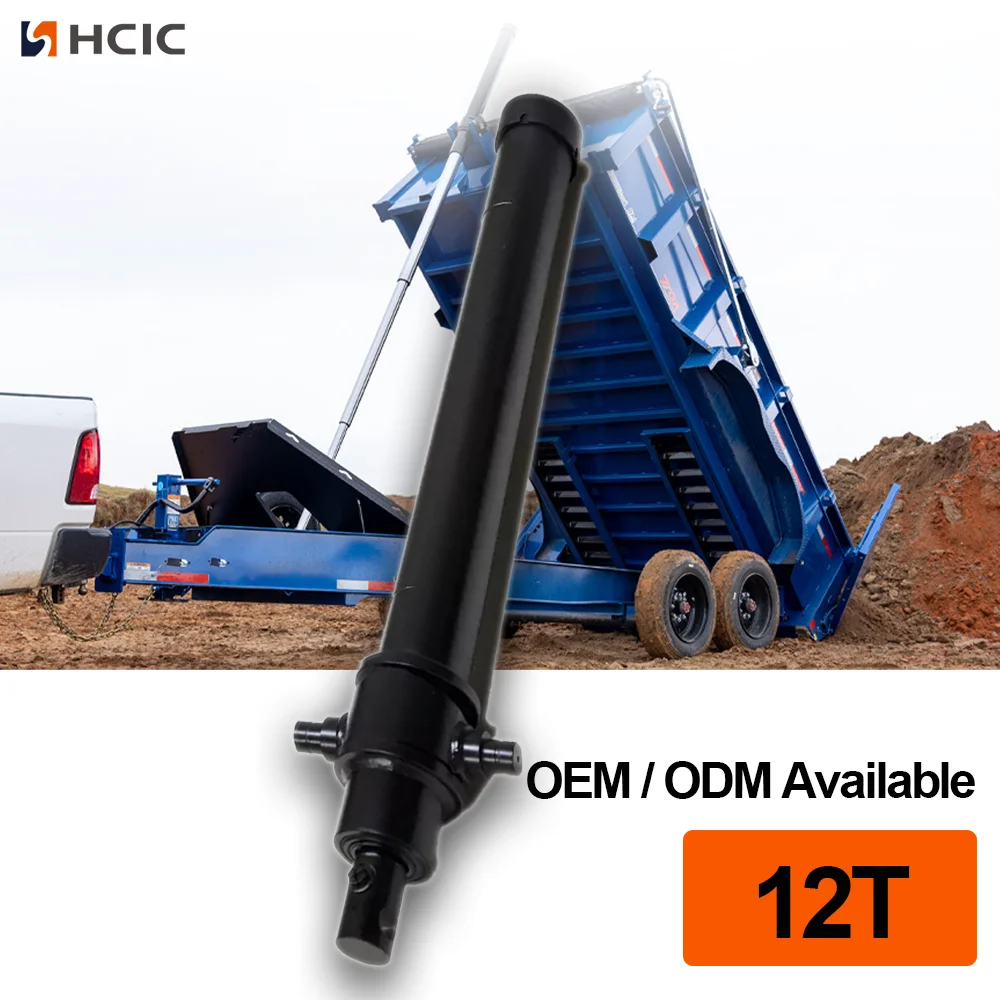

3TG-E90x1199 je tristopenjski teleskopski hidravlični cilinder pod karoserijo z gibom 1.199 mm, največjim delovnim tlakom 220 barov in kataloškim razponom prekucja 5–14 ton.
Number of stages:
3 stopnjeWorking volume:
6,2 lMaximum working pressure:
220 barov3TG-E90x1199 je tristopenjski teleskopski hidravlični cilinder pod karoserijo, ki je naveden v katalogu HCIC-2026. Njegova kompaktna postavitev podvozja je namenjena aplikacijam prekucnega sistema, kjer mora valj zagotoviti dolg hod, medtem ko ostane v prostoru pod karoserijo in šasijo.
V katalogu je naveden gib 1.199 mm, masa 35 kg, delovna prostornina 6,2 L in maksimalni delovni tlak 220 barov. Zagotavlja tudi razpon 5–14 ton prekučne zmogljivosti in glavne vgradne mere L/A/B/C/D/E. Te vrednosti podpirajo začetno razpravo o prileganju; ne nadomeščajo celotnega izračuna prikolice.
| Parameter | Kataloška vrednost |
|---|---|
| Model | 3TG‑E90x1199 |
| Število stopenj | 3 |
| Možganska kap | 1.199 mm |
| maša | 35 kg |
| Delovni volumen | 6,2 L |
| Največji delovni tlak |
220 barov |
| Razpon zmogljivosti prekucnine v katalogu | 5-14 ton |
| Dimenzija L | 598 mm |
| Dimenzija A | 160 mm |
| Dimenzija B | 438 mm |
| Dimenzija C | 108 mm |
| Dimenzija D | 92 mm |
| Dimenzija E | 58 mm |
Zgornje specifikacijske vrednosti so prepisane iz tabele teleskopskih cilindrov pod karoserijo v priloženem katalogu HCIC-2026. Številka v katalogu 5–14 ton je obseg uporabe in ne univerzalna odobritev tovora za vsako prekucno prikolico.
Tristopenjska konstrukcija podvozja
3TG-E90x1199 uporablja tri teleskopske stopnje. Ko so umaknjene, ugnezdene stopnje pomagajo obdržati paket cilindrov v območju namestitve podvozja. Med raztezanjem stopnje zagotavljajo gibanje, potrebno za cikel prevračanja, ne da bi zahtevali, da je polna delovna dolžina prisotna v zaprtem položaju.
Razporeditev stopnje prav tako pomeni, da se lahko sila in hitrost cilindra spreminjata med raztezanjem. Učinkovita površina se spremeni, ko postanejo aktivne različne stopnje, zato je treba pri izbiri skupaj upoštevati obremenitev, geometrijo tečaja, kot prevračanja, pretok črpalke in nastavitve ventila.
Namestitev podvozja je odvisna od več kot zaprte dolžine valja. Kupec mora preveriti razporeditev nosilca ali podpore, poravnavo zatičev, zračnost šasije in pot valja, ko se telo premakne iz zaprtega v nagnjeni položaj.
V katalogu je L 598 mm, mere od A do E pa 160, 438, 108, 92 oziroma 58 mm. Te meritve je treba primerjati s strankino risbo okvirja in montažo. Cilinder je treba poravnati z montažno zasnovo, namesto da bi ga potisnili v položaj zaradi popačenja nosilca.
Katalog HCIC prikazuje tudi dodatke in možnosti podpore za linijo cilindrov pod karoserijo, vključno z referencami povezav v obliki paličastega ušesa ali krogle in nosilcem za podporo cilindrov. Natančno povezavo in ureditev podpore za projekt 3TG-E90x1199 je treba potrditi s trenutno risbo in ne domnevati s sliko splošnega kataloga.
3TG-E90x1199 je naveden z največjim delovnim tlakom 220 barov. To vrednost je treba pregledati skupaj s črpalko, nastavitvijo razbremenilnega ventila, hidravličnimi napeljavami, čistostjo olja, pritrdilno strukturo in celotno prevrnitveno obremenitvijo.
V katalogu je navedena razpon nosilnosti od 5 do 14 ton. Ta obseg je treba obravnavati kot referenco kataloške aplikacije. Dejanska primernost je odvisna od karoserije prikolice, porazdelitve obremenitve, položaja tečajev, kota prevračanja, trdnosti šasije, hidravličnega pretoka in pogojev delovanja.
Cilinder s pravilno izvrtino ali gibom je lahko še vedno neprimeren, če je geometrija vgradnje ali sistemski tlak napačen. Preden jeklenko naročite, je zato treba opraviti popoln pregled vloge.
3TG-E90x1199 je primeren za projekte prekucnih sistemov prekucnih prikolic in podvozja, ki zahtevajo tristopenjski cilinder z gibom 1199 mm. Upoštevati ga je mogoče za sestave OEM, nadomestna dela in preoblikovanje priklopnikov, ko se razpoložljivi prostor in sistemske zahteve ujemajo s podatki iz kataloga.
Priloženi katalog HCIC opisuje linijo valjev podvozja s konfiguracijami od dveh do šestih stopenj, vendar se ta članek osredotoča le na model 3TG-E90x1199. Drugi modeli se ne smejo uporabljati kot nadomestki za njegove dimenzije ali podatke o delovanju brez ločenega tehničnega pregleda.
Za ponudbo ali oceno zamenjave 3TG-E90x1199 pošljite:
- Vrsta prikolice in dimenzije karoserije
- Potreben hod in zaprt prostor za namestitev
- Risbe šasije, nosilca in nosilca
- Podrobnosti o povezavi čepa ali kroglice
- Informacije o tlaku in pretoku črpalke
- Razporeditev cevi in vrat
- Nagibni kot in porazdelitev obremenitve
- Fotografije trenutnega cilindra in montažnega območja
- Zahtevana količina in status zamenjave
Te podrobnosti pomagajo ločiti zamenjavo cilindra od večjega nosilca, poravnave ali težave s hidravličnim sistemom.
3TG-E90x1199 je definiran tristopenjski teleskopski hidravlični cilinder podvozja z gibom 1.199 mm, največjim delovnim tlakom 220 barov, delovno prostornino 6,2 L in kataloškim razponom prekucja 5–14 ton. Njegova dimenzija L 598 mm in navedene mere A–E zagotavljajo praktično izhodišče za načrtovanje namestitve.
Končna izbira mora temeljiti na celotnem sistemu prikolice, ne samo na gibu ali tlaku. Pred nakupom pošljite skico podvozja in hidravlične podatke v HCIC za pregled, specifičen za projekt.
HCIC razvija in proizvaja hidravlične cilindre in pogonske enote za uporabo v vozilih in industriji. Za projekt 3TG-E90x1199 lahko HCIC pregleda risbe, izmerjene dimenzije in hidravlične zahteve za OEM ali povpraševanje po zamenjavi.
