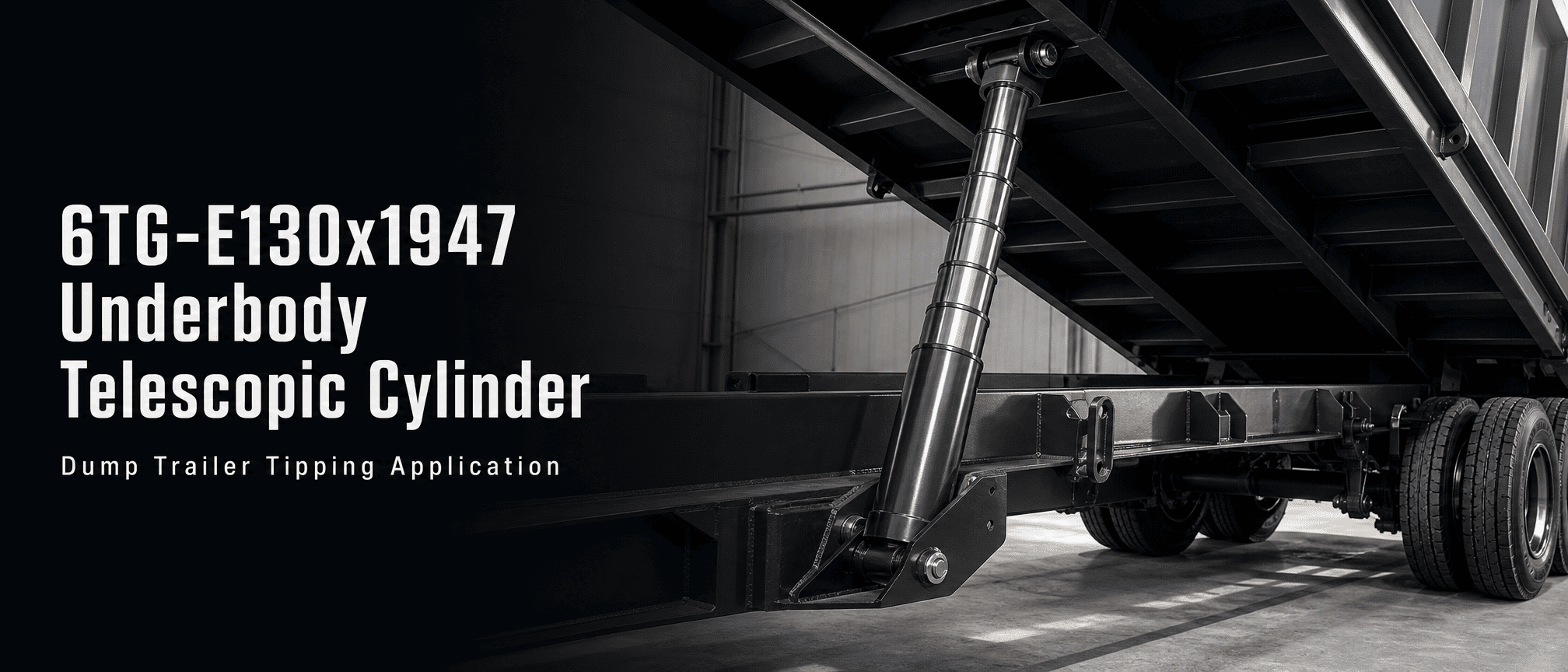

Teleskopski hidravlični cilinder podvozja HCIC 6TG-E130x1947 za prekucne prikolice ima 6 stopenj, 1.947 mm giba, 180 barov tlaka in do 11-18 ton prekučne zmogljivosti.
Number of stages:
6 stopenjStroke:
1947 mmListed extension figure:
53Working volume:
14L6TG-E130x1947 je šeststopenjski teleskopski hidravlični cilinder za podvozje za prekucne prikolice. Ima 1.947 mm giba, navedeno delovno prostornino 14 L, maksimalni delovni tlak 180 barov in razpon prekučne zmogljivosti 11-18 ton. Njegove kataloške mere vključujejo A 543 mm, B 216 mm, C 327 mm, D 132 mm in E 92 mm, z navedeno maso 53 kg.

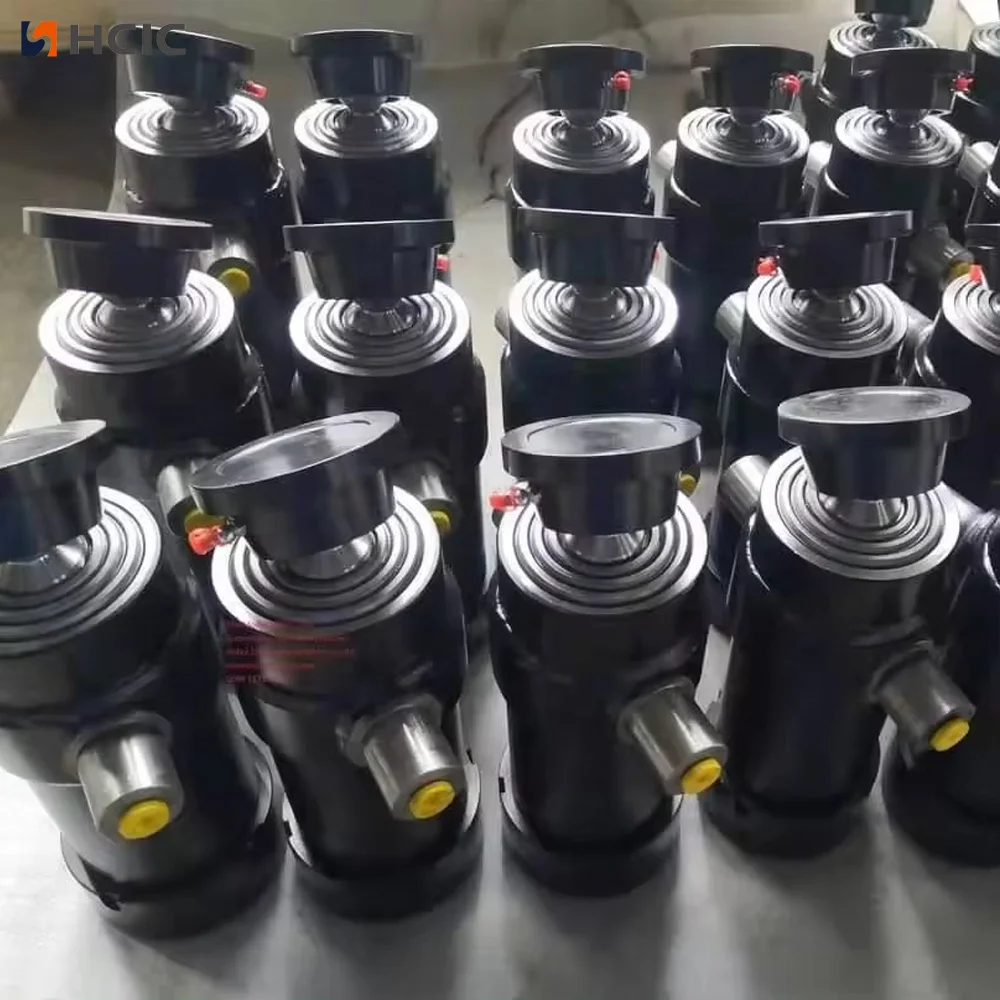

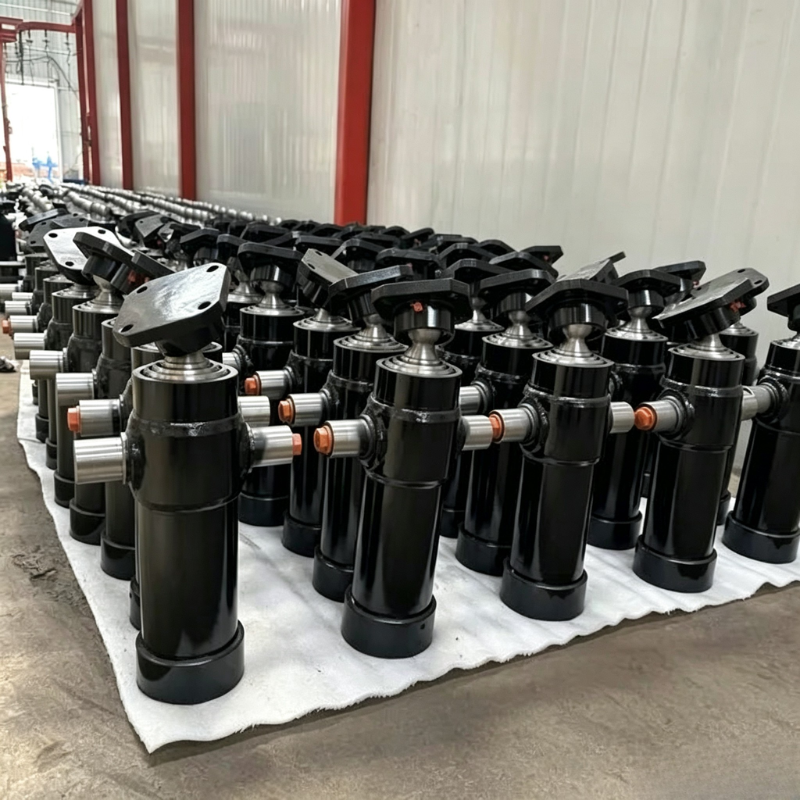

Cilinder spada v ponudbo podvozja HCIC za lahke prekucne prikolice, vključno s stranskimi in trismernimi prekucnimi priklopniki. Končno namestitev je treba še vedno preveriti glede na okvir prikolice, geometrijo tečajev, pot tovora, oljni krog in razpoložljiv prostor za montažo.

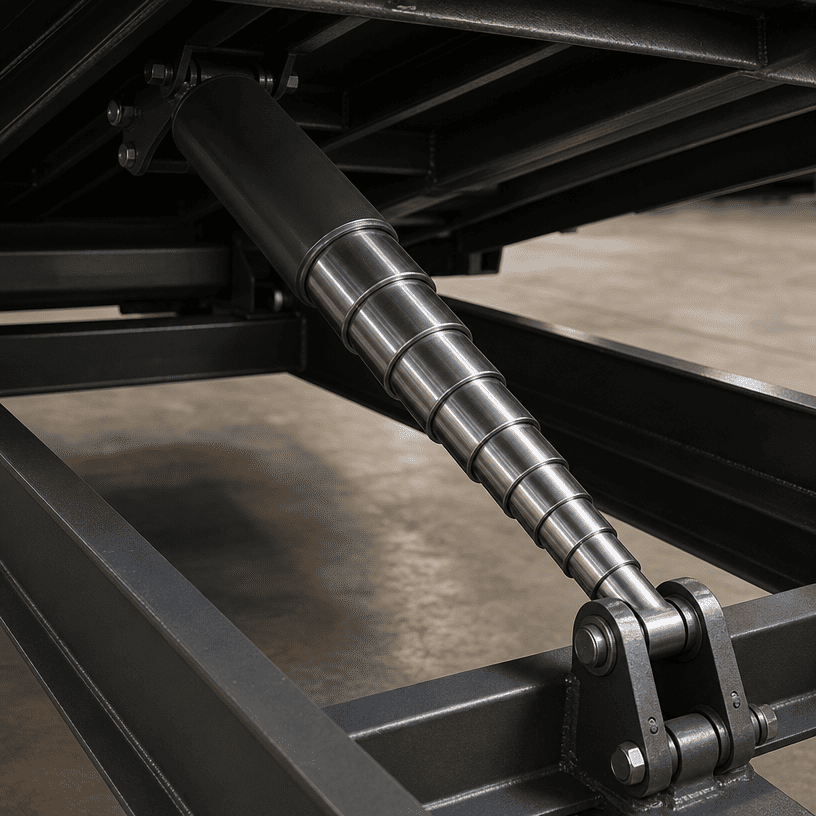

Teleskopski cilinder pod karoserijo uporablja več ugnezdenih stopenj za ustvarjanje dolgega delovnega giba, medtem ko je umaknjen paket krajši od enega samega dolgega cilindra. Ta postavitev je uporabna, če se mora valj prilegati pod karoserijo in še vedno zagotavljati dovolj gibanja za prevrnitev.
Teleskopski hidravlični cilinder za podvozje 6TG-E130x1947 uporablja šest stopenj. Ko hidravlično olje vstopi v valj, se stopnje razširijo v zaporedju, da ustvarijo dviganje. Med umikom se stopnje vrnejo v ugnezdeni sklop. Dejansko zaporedje in obnašanje obremenitve sta odvisna od zasnove cilindra, oskrbe z oljem, vgradne geometrije in strukture prikolice.
To ni univerzalna zamenjava, ki temelji le na dolžini giba. Pred zamenjavo je treba preveriti dimenzije zaprte namestitve, razporeditev zatičev ali očes, nagibni kot, težo telesa in pritrdilne točke šasije.
| Postavka | Specifikacija kataloga |
|---|---|
| Model | 6TG‑E130x1947 |
| Vrsta izdelka | Teleskopski hidravlični cilinder pod karoserijo |
| Število stopenj | 6 |
| Možganska kap | 1.947 mm |
| Navedena podaljška | 53 |
| Delovni volumen | 14 L |
| maša | 53 kg |
| Največji delovni tlak | 180 barov |
| Razpon zmogljivosti prekucnitve | 11-18 ton |
| Dimenzija A | 543 mm |
| Dimenzija B | 216 mm |
| Dimenzija C | 327 mm |
| Dimenzija D | 132 mm |
| Dimenzija E | 92 mm |

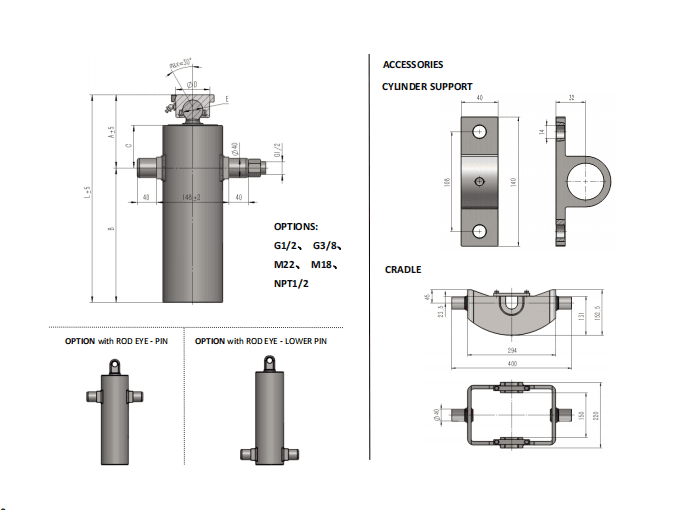

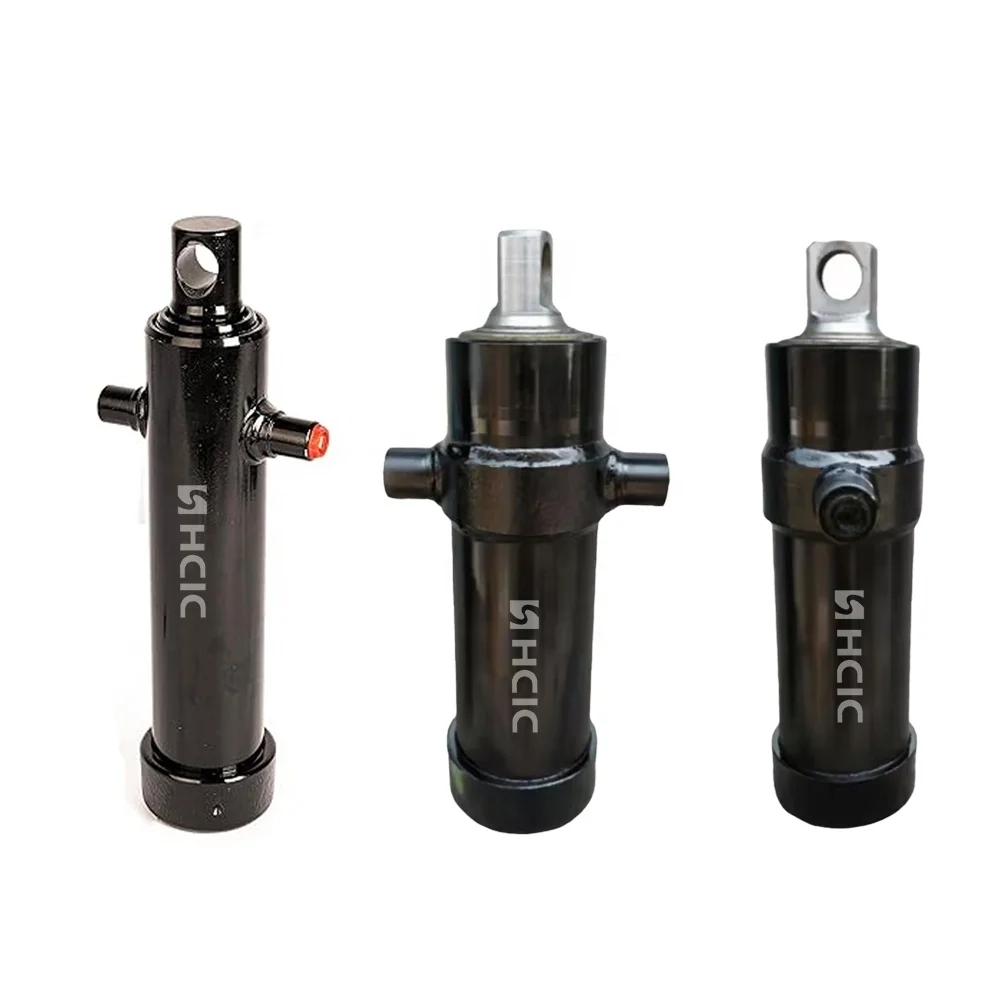

V katalogu je navedena tudi ponudba podvozja z različicami s kroglo in ušesom, nosilci za pritrditev in nosilci ter več možnosti priključkov. Natančno konfiguracijo povezave in namestitve za ponudbo je treba potrditi glede na zahtevano risbo in postavitev prikolice.
V katalogu so na podatkih o izdelku navedene mere od A do E. Te mere so referenčne vrednosti za namestitev in ne zamenljive vrednosti. Nadomestni valj se mora ujemati z dejanskim središčem čepa, nosilcem, razmikom in geometrijo karoserije prikolice.
Praktični pregled bi moral primerjati:
- Razpoložljiv prostor pod vlečeno karoserijo
- Delovni položaj cilindra in pot razširitve
- Poravnava žebljička ali očesa na obeh koncih
- Odmik od šasije, karoserije, osi, cevi in drugih komponent
- Zahtevani kot nagiba in točka, kjer valj doseže popolno iztegnjenost
- Položaj tečaja karoserije in smer prenosa obremenitve
Hod 1.947 mm je le en del prileganja. Cilinder z enakim gibom je lahko še vedno neustrezen, če je njegova zaprta dolžina, montažna višina ali priključna geometrija drugačna.
Šeststopenjska konstrukcija omogoča, da 6TG-E130x1947 zagotavlja dolg hod iz kompaktne postavitve podvozja. Ugnezdeni deli soda si delijo nalogo razširitve, zato morata vsaka stopnja in njen tesnilni vmesnik delovati v pravilnem vrstnem redu.
Teleskopski cilindri zahtevajo tudi posebno pozornost pri poravnavi. Montažni nosilci morajo voditi cilinder skozi njegovo predvideno pot, ne da bi stopnice silile k prenašanju stranskih obremenitev, ki jih povzroča popačen okvir. Cilinder je komponenta, ki proizvaja silo; ne sme se uporabljati za odpravljanje težav s tečaji ali poravnavo šasije.
Katalog opisuje ponudbo podvozja, ki je na voljo z nosilci in nosilci. Pri namestitvi OEM je treba zasnovo nosilca, poravnavo zatičev in razporeditev ležišča pregledati skupaj z valjem, namesto da bi jih obravnavali kot ločene naknadne misli.
V katalogu je za 6TG-E130x1947 naveden najvišji delovni tlak 180 barov in obseg prekucne zmogljivosti 11-18 ton. Te številke je treba brati znotraj predvidene konfiguracije opreme. Ne določajo nosilnosti celotne prikolice.
Dejanska zmogljivost prevračanja je odvisna od telesne teže, porazdelitve tovora, trenja tečajev, kota cilindra, vgradnega položaja, hidravličnega pretoka, izgub tlaka in strukturne trdnosti. Proizvajalec prikolice ostaja odgovoren za preverjanje celotne poti tovora in varnih delovnih pogojev.
Podatek o 180 barih je treba uskladiti tudi s črpalko, ventilom, cevmi, nastavki in montažno opremo. Sistem ne sme delovati nad dovoljeno oceno njegove najnižje ocenjene komponente.
Opis cilindra podvozja HCIC navaja, da so tesnila, ki se uporabljajo v tem obsegu, namenjena odpornosti na trajne deformacije in obrabo ter da delujejo v temperaturnem območju od -40 °C do +100 °C. V katalogu je tudi navedeno, da so stopnice trdo kromirane in da je obseg zasnovan za največji delovni tlak 200 barov v splošnem opisu značilnosti podvozja.
Za specifično vrstico mize 6TG-E130x1947 je naveden največji delovni tlak 180 barov. Za ta artikel in ponudbo izdelka je treba uporabiti vrednost tabele, specifično za model. Izjava o širšem obsegu se ne sme uporabljati za zamenjavo navedene vrednosti modela.
Katalog predstavlja 6TG-E130x1947 kot izdelek za podvozje opreme za prekucnike. Ne zagotavlja popolne tesnilne mase, debeline površine, življenjske dobe ali podrobnega intervala vzdrževanja za ta specifični model. Te podrobnosti je treba potrditi, ko so znani delovni medij, klima in delovni cikel.
Kupec, ki zamenja ali določi 6TG-E130x1947, mora pripraviti naslednje informacije:
1. Trenutni model jeklenke in identifikacijska ploščica, če je na voljo
2. Mere središča čepa ali središča očesa v umaknjenem in iztegnjenem položaju
3. Zahtevani hod in nagibni kot
4. Dolžina karoserije, prazna teža in predvideni obseg tovora
5. Lokacija tečaja in risba pritrdilnega nosilca
6. Pretok črpalke, sistemski tlak in tip ventila
7. Priključek cevi in zahteve glede vrat
8. Razpoložljiv prostor pod karoserijo in okoli šasije
9. Delovna temperatura in pričakovana izpostavljenost vodi, prahu ali cestnemu onesnaženju
10. Ali so potrebni nosilci, nosilci, nosilec ali celoten namestitveni komplet
Jasne informacije o namestitvi zmanjšajo tveganje, da bi prejeli jeklenko s pravilnim gibom, vendar je ni mogoče varno namestiti na priklopnik.
Katalog povezuje ponudbo teleskopskih podvozij z opremo za lahke tovorne tovore, aplikacijami bočnih in trosmernih prekucnih prikolic. 6TG-E130x1947 je mogoče upoštevati, če oprema zahteva dolg hod in šeststopenjska zasnova ustreza razpoložljivemu prostoru pod karoserijo.
Odobritev aplikacije mora temeljiti na popolnem mehanskem in hidravličnem pregledu. Samo opis izdelka ne more potrditi primernosti za določen model prikolice, nosilnost ali nagibni kot.
Teleskopski hidravlični cilinder podvozja 6TG-E130x1947 združuje šeststopenjsko konstrukcijo s gibom 1.947 mm in kataloško navedenimi merami za integracijo prikolice. Če želite zahtevati tehnično uporabno ponudbo, pošljite HCIC podatke o obstoječem cilindru, montažno risbo, nagibni kot, podatke o črpalki in pogoje delovanja.
HCIC lahko nato primerja model z dejansko namestitvijo podvozja, namesto da se zanaša samo na dolžino giba.
Jinan Huachen Industrial Co., Ltd. je bilo ustanovljeno leta 1998. Katalog HCIC-2026 opisuje HCIC kot proizvajalca, osredotočenega na hidravlične cilindre in pogonske enote za transportno opremo, gradbene stroje in druge industrijske aplikacije.
