Hidravlični cilinder Tarp System

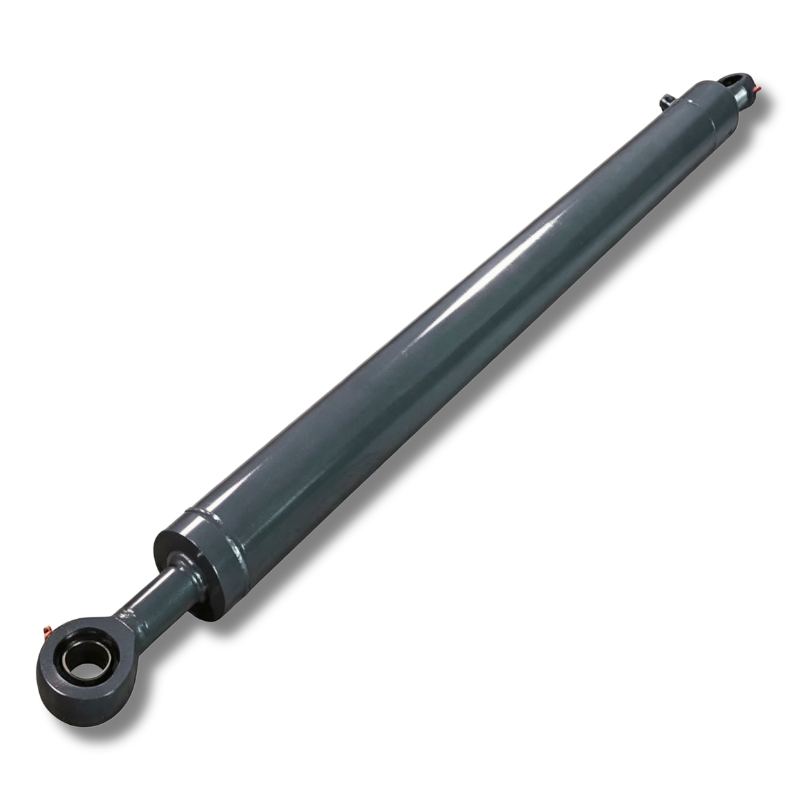

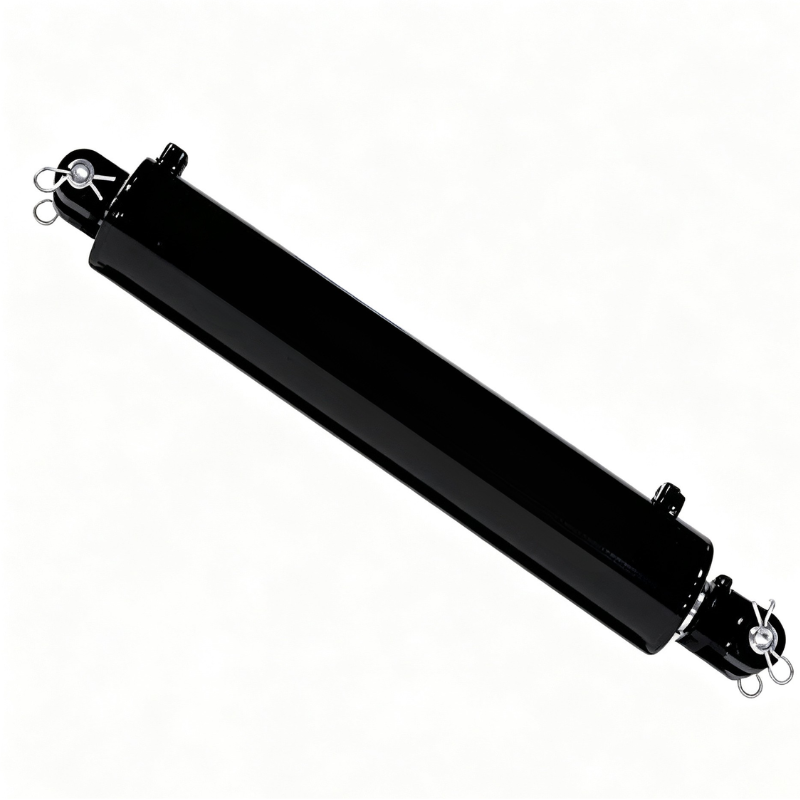

Hidravlični cilindri sistema za ponjavo serije HCIC HR so močni hidravlični aktuatorji za odpiranje in zapiranje pokrovov ponjav na prekucnikih in prikolicah za odpadke. Podvrženi visokofrekvenčnim nihanjem, navadni valji zlahka trpijo zaradi obrabe tesnil in korozije palic, kar povzroči zgodnjo odpoved.

Naši izdelki, ki jih od leta 2019 proizvajajo za ameriškega distributerja odpadne opreme, ohranjajo izjemno nizko 0,3-odstotno petletno stopnjo donosa s 1200 dobavljenimi enotami letno.

Uporabljamo jeklene sode visoke trdnosti Q355JR, ki so odporni na deformacijo vpenjanja. Batnica AISI-1045 ima indukcijsko kaljenje in QPQ nitriranje, kar zagotavlja veliko boljšo odpornost proti koroziji in praskam kot tradicionalno kromiranje brez nevarnosti luščenja.

Vodilni tulci in bati iz nodularne litine QT500-7 ponujajo vgrajeno grafitno mazanje, ki zagotavlja nemoteno gibanje in zanesljivo delovanje pri hladnem zagonu za dolgotrajno delovanje brez težav.

I. Razčlenitev modela — tri velikosti

1.1 HR4752 — 2" izvrtina × 1.25" palica × 36" hod

Delovni konj. To ustreza večini standardnih sistemov s ponjavami pod karoserijo na 20-40 jardnih zabojnikih in prikolicah polne velikosti.

Pri izvrtini 2" in delovnem tlaku 14 MPa je potisna sila približno 2850 lbs (12,7 kN). Dovolj za ponjavo, ki tehta morda 80-120 lbs, vključno z valjčnim drogom. Vlečna sila pri premeru palice 1,25" je približno 1740 lbs (7,7 kN). To je dovolj za napenjanje ponjave, da ne plapola pri hitrosti na avtocesti.

36-palčni hod je najpogostejša specifikacija na ameriškem trgu. Zajema celotno širino standardnega 8,5-metrskega karoserije.

1.2 HR4719 — 1,5" izvrtina × 1" palica × 36" hod

Lažja naloga. Za enoosne tovornjake prekucnike in manjše krajinske prikolice, kjer je ponjava lažja in mehanizem roke manj pritiska na cilinder.

Potisna sila pri 14 MPa: približno 1600 lbs (7,1 kN). Vlečna sila: približno 890 lbs (4,0 kN).

Enako QPQ zdravljenje na palici. Ista cev Q355JR. To ni "proračunska" različica. Je enake kakovosti izdelave v manjši ovojnici. Edina razlika je premer izvrtine in palice.

1.3 HR4520 — 2,5" izvrtina × 1,25" drog × 16" hod

Kratek hod, širša izvrtina. Za sisteme ponjav s stransko roko, kjer je valj nameščen na vrtljivo roko in je zahtevani hod krajši, vendar je mehanska pomanjkljivost večja. Ti sistemi potegnejo ponjavo čez zgornji del telesa pod kotom, tako da valj vidi komponento stranske obremenitve, ki je sistem z ravnimi valji ne vidi.

Potisna sila pri 14 MPa: približno 4450 lbs (19,8 kN). Dodatna izvrtina kompenzira kotno obremenitev.

II. Tehnične specifikacije — Celotna tabela

III. Postopek QPQ — Kaj se zgodi pri 580 °C

Vodimo lastno linijo QPQ. Palica gre skozi tri stopnje:

1. Faza 1 — Nitriranje v solni kopeli pri 580 °C (±5 °C).** Palica je za 90–120 minut potopljena v kopel s staljeno cianatno soljo. Dušik in ogljik difundirata v površino jekla. Plast spojine (epsilon železov nitrid, Fe₂₋₃N) zraste na 15-20 mikronov. Pod tem se razteza difuzijska cona 300-500 mikronov.
2. Stopnja 2 — Oksidacijsko gašenje pri 380 °C.** Palica se prenese neposredno iz kopeli za nitriranje v kopel z oksidacijsko soljo. To pretvori najbolj oddaljenih nekaj mikronov spojine v magnetit (Fe₃O₄). Magnetitna plast je tista, ki daje delom, obdelanim s QPQ, globoko črn zaključek. Zagotavlja tudi sekundarno zaščito pred korozijo.
3. Faza 3 — Hlajenje, izpiranje, namakanje v olju.** Palica se ohladi na zraku na približno 120 °C, nato se spere v topli vodi, da se odstranijo ostanki soli, nato pa se potopi v olje, ki izpodriva vodo. Olje se vpije v mikroporoznost plasti zmesi in doda tretjo plast odpornosti proti koroziji.

Testiranje s slanim pršenjem po ASTM B117: Jeklene palice 1045, obdelane s QPQ, pokažejo prvo rdečo rjo po 200-300 urah. Neobdelan 1045: rdeča rja v manj kot 4 urah. Trdi krom: močno se razlikuje glede na kakovost krožnika, vendar običajno 60–100 ur, preden se pojavijo madeži rje.

IV. Scenariji uporabe

4.1 Sistemi ponjav za prekucnike (komunalni odpadki)

Najpogostejša aplikacija. Komunalni tovornjaki za odpadke vozijo v pogojih ustavljanja in speljevanja, pogosto v dežju, cestni soli in blatu na odlagališčih. Cilinder ponjave sedi na vrhu telesa in je popolnoma izpostavljen. HR4752 je tukaj standardna specifikacija. Palica QPQ odpravlja korozijo. Cev Q355JR vzdrži silo vpenjanja in vibracije.

4.2 Roll-off kontejnerske prikolice

Včasih je potreben daljši hod (do 48 palcev v konfiguracijah po meri). Izdelali smo različice HR4752 z gibom 42" in 48". Ista izvrtina in palica. Daljši hod zahteva daljšo cev in daljšo palico, zato se uvlečena dolžina ustrezno poveča. Uporabljamo natančno brušeno cev z notranjim zaključkom Ra ≤ 0,4 μm ne glede na hod.

4.3 Prikolice za žito

Prikolice za žito uporabljajo sisteme ponjav za pokrivanje tovora med prevozom. Okolje je prašno, ne mokro, vendar je zrnati prah abraziven. Površina palice QPQ pri 600-700 HV se upira abrazivni obrabi bolje kot krom (običajno 800-1000 HV, vendar s krhko površino). Upravljavci prikolic za žito od leta 2020 nimamo pritožb glede obrabe palic.

4.4 Pokrajinske in agregatne prikolice

Ti tovornjaki prevažajo mulč, gramoz, pesek. Ponjava postane krhka. Tesnilo brisalca palice je prva obrambna linija. Specificirali smo poliuretanski brisalec z dvojno ustnico — zunanja ustnica strga smeti, notranja ustnica zadrži oljni film. Zamenjava brisalcev traja približno 10 minut z orodjem za pobiranje. Priporočamo menjavo brisalcev vsakih 5.000 ciklov.

V. Opombe o namestitvi

Montaža je pomembna. Cilinder ponjave, ki ni poravnan za 2 stopinji, bo bočno obremenil palico za približno 3,5 % potisne sile. Na HR4752 pri polni obremenitvi je to približno 100 lbs bočne sile na ležaj droga. Vodilni tulec lahko to prenese. Če pa je neusklajenost 5 stopinj, bočna obremenitev skoči na 8,7 % - približno 250 lbs. To je dovolj za 3-4-kratno pospešitev obrabe vodilnega tulca.

Uporabite sferične ležaje na obeh točkah pritrditve. Standardni zatiči so v redu, vendar se mora zatič prosto vrteti. Če se zatič zatakne, telo valja postane upogibni nosilec. Q355JR je močan, vendar ni zasnovan tako, da bi ga upognili 6000-krat na leto.

Usmerjenost vrat: vrata SAE #4 je mogoče nastaviti v korakih po 90° glede na montažno ravnino. Ob naročilu nam sporočite svojo napeljavo cevi. Pri montaži urimo vrata.

VI. pogosta vprašanja

VII. Kaj je priloženo v škatli

Vsak cilinder serije HR je opremljen z:

• Jeklenka (tlačno preizkušena pri 21 MPa 2 minuti, ni dovoljeno zunanje puščanje)
• Zatiči in razcepke na obeh koncih
• Plastični čepi (odstranite pred namestitvijo)
• Enostransko poročilo o preskusu s serijsko številko, preskusnim tlakom in žigom inšpektorja
• Rumeno barvno pisalo (barva barve, ki jo uporabljamo, je RAL 9005 jet črna)

Ne vključujemo hidravličnih armatur. Preveč standardov navojev — NPT, JIC, BSP, ORFS, metrika. Povejte nam, kaj potrebujete, in vključili jih bomo brez dodatnih stroškov, ki presegajo stroške vgradnje.

VIII. O HCIC

Jinan Huachen Industrial Co., Ltd. Ustanovljen leta 1998. Tri tovarne. 300+ ljudi. ISO 9001:2015.

Specializirani smo za hidravlične cilindre in agregate. Cilindri za ponjavo serije HR so izdelani na isti proizvodni liniji kot naši teleskopski cilindri za težke obremenitve za tovornjake za ravnanje z odpadki. Isti stroji za brušenje. Ista linija QPQ. Iste tlačne preskusne mize.

Ko pri HCIC kupite jeklenke HR4752, dobite jeklenke, ki jih je izdelalo podjetje, ki izdeluje tudi 6-stopenjske teleskopske jeklenke, ocenjene na 25 MPa. Sistem kakovosti se ne spremeni, ker je valj manjši.

Izvozne izkušnje: 50+ držav. Pošiljali smo na vse večje trge, vključno z ZDA, Kanado, Avstralijo, Nemčijo, Združenim kraljestvom, ZAE in Brazilijo. Poznamo papirologijo — potrdila o poreklu, obrazec E, obrazec F, dobavnice, nakladnice. Obravnava se interno.
