Škarjasto dvigalo HC-416 za sisteme za dvigovanje prekucnih prikolic s 5-palčno izvrtino, 16-palčnim gibom, razponom kataloške zmogljivosti 5–11,4 tone in približno težo 229 lb.

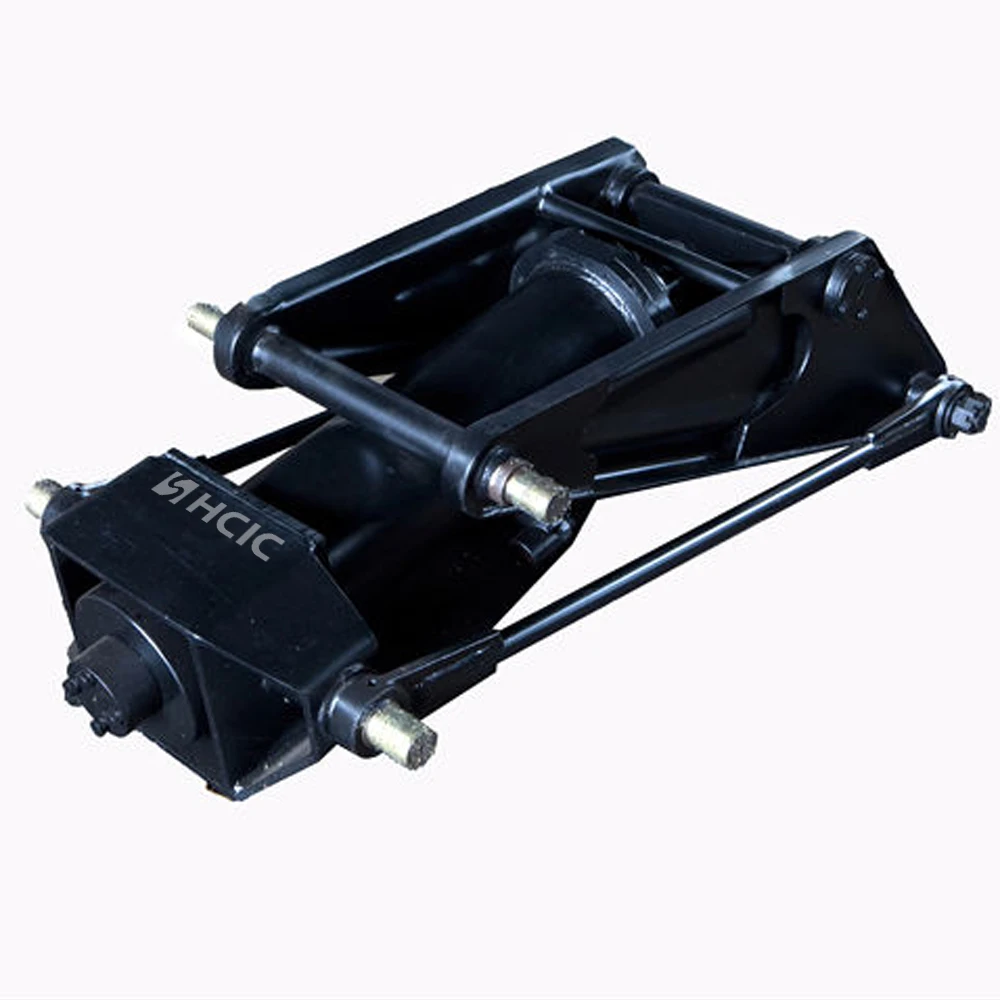

HC-416 je škarjasto dvigalo, navedeno v katalogu HCIC-2026 za sisteme za dvigovanje prekucnih prikolic. Združuje hidravlični cilinder s škarjastim mehanizmom, okvirjem in pritrdilnimi komponentami za pretvorbo gibanja cilindra v nadzorovan dvig karoserije.
Ta model je praktično izhodišče za izdelovalce prikolic in nadomestne kupce, ki potrebujejo kompaktno hidravlično dvigalo za prekucne prikolice z določeno dimenzijsko ovojnico. Končna primernost je še vedno odvisna od okvirja prikolice, telesne mase, položaja tečajev, zahtevanega kota odlaganja in hidravličnega kroga.
| Parameter | Kataloška vrednost |
|---|---|
| Model | HC-416 |
| Vrsta izdelka | Škarjasto dvigalo za prekucno prikolico |
| Dolžina telesa | 40,4 in |
| Dolgčas | 5 in |
| Možganska kap | 16 in |
| Rod | 2 in |
| Montažna višina | 4,97 in |
| Razpon zmogljivosti kataloga | 5–11,4 tone |
| Približna teža | 229 lb |

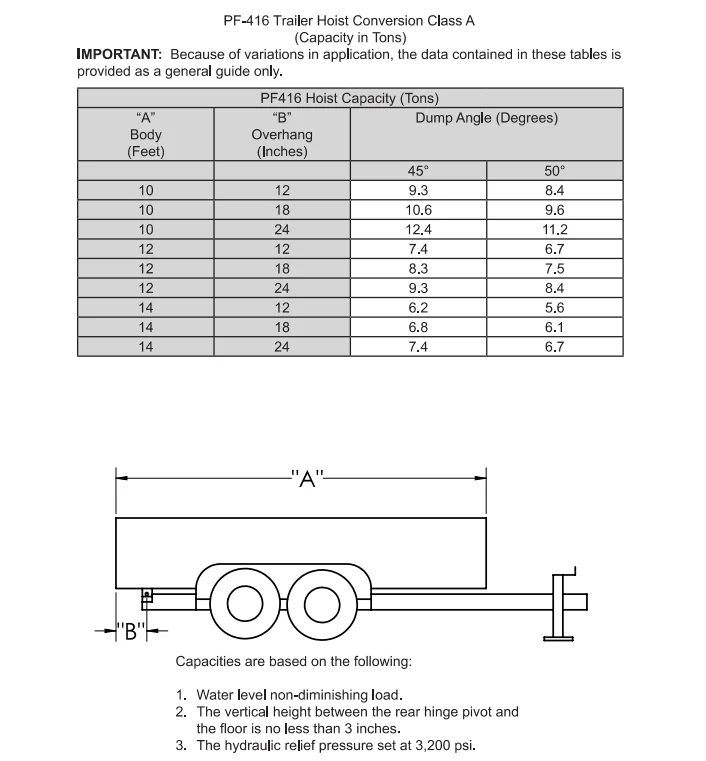

Zgornje vrednosti so prepisane iz tabele škarjastega dvigala za prekucni priklopnik v priloženem katalogu HCIC-2026, PDF stran 15. Razpon zmogljivosti je kataloška referenca za pregled uporabe in ne univerzalna ocena nosilnosti za vsako zasnovo priklopnika.
Neposredni hidravlični cilinder ne zagotavlja vedno najboljše geometrije dviga za okvir prikolice. Škarjasti mehanizem spremeni razmerje med gibanjem cilindra in gibanjem telesa, kar pomaga dvižnemu sistemu delovati v določenem prostoru za namestitev.
HC-416 je ustrezen, ko gradbenik potrebuje paket dvigala s 5-palčno vrtino in 16-palčnim gibom za prikolico v razponu uporabe v katalogu 5–11,4 tone. Dvigalo je treba pregledati kot del celotnega dvižnega sistema in ne izbrati samo iz izvrtine cilindra.
Geometrija škarij, položaji vrtenja in tečaj karoserije določajo, koliko sile doseže karoserijo na različnih točkah dviga. Priklopnik, ki ga je enostavno začeti dvigovati, lahko zahteva drugačno silo in kot blizu vrha cikla odlaganja. Zato so risbe okvirjev in pregledi gibanja pomembni pred odobritvijo proizvodnje.
Katalog navaja 40,4-palčno dolžino ohišja in 4,97-palčno montažno višino za HC-416. Primerjajte te vrednosti z okvirjem prikolice, prečnimi nosilci in razpoložljivim prostorom pod karoserijo. Preverite tudi razdaljo, medtem ko se karoserija premika iz zaprtega položaja v zahtevani kot odlaganja.
5-palčna izvrtina, 16-palčni hod in 2-palčna palica opisujejo glavne podatke o cilindru, vendar sami po sebi ne določajo celotnega rezultata dviganja. Škarjaste roke, vrtljivi zatiči, tečaji ohišja in pritrdilni nosilci vplivajo na dejansko pot sile.
Dvigalo mora biti nameščeno ravno. Tesna ali nenaravnana vrtišča lahko ustvarijo upor, ki ga hidravlični krog ne more popraviti. Pred preskusom se prepričajte, da so zatiči nameščeni, da so nosilci pravilno podprti in da se škarjaste roke lahko premikajo skozi predvideni lok.

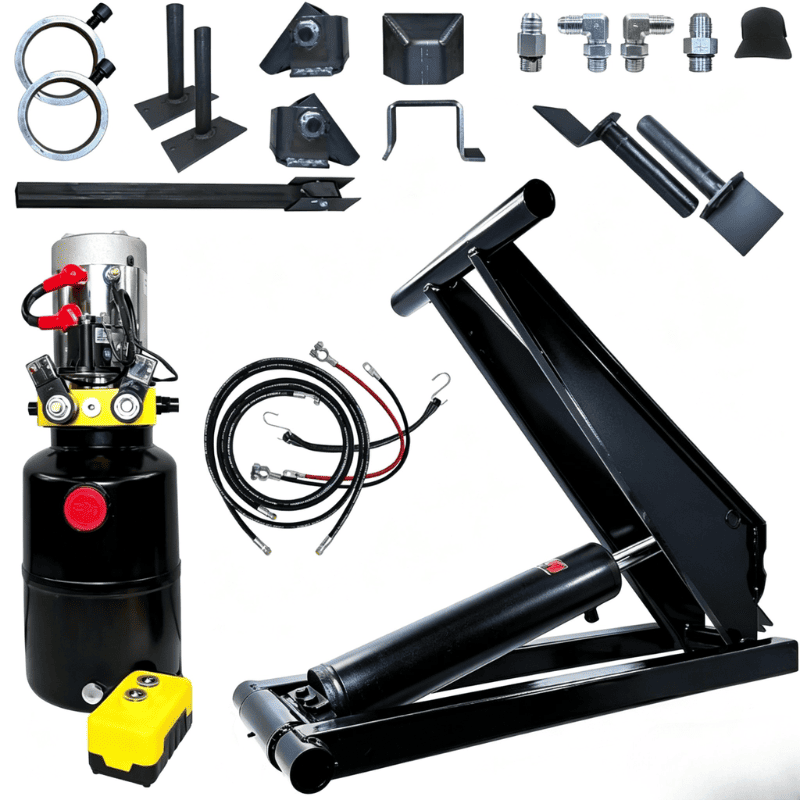

V katalogu so opisani kompleti škarjastih dvigal s črpalko, jeklenim rezervoarjem, cevjo, priključki, ventilom za regulacijo obremenitve, kompletom opornikov in akumulatorskimi kabli. Natančno konfiguracijo kompleta je treba potrditi za projekt. Črpalka, razbremenilna zaščita, cevi in krmilni ventil se morajo ujemati z jeklenko in obratovalnimi zahtevami prikolice.
Funkcija nadzora obremenitve je pomembna v sistemu prekucnega priklopnika, ker se karoserija ne sme nenadzorovano spustiti, če se tlak ali stanje cevi spremeni. Projektant opreme mora pregledati dejansko razporeditev ventilov in navodila za namestitev pred zagonom.
HC-416 je mogoče upoštevati pri izdelavi prekucnih prikolic OEM, zamenjavi voznega parka in nadgradnjah prikolic, kjer se razpoložljivi prostor okvirja in zahteve za dvigovanje ujemajo s podatki iz kataloga.
Običajne razprave o projektih vključujejo enoosne ali dvoosne prikolice prekucnike, uporabne prikolice, kmetijske prikolice in lahke gradbene prikolice. Pravilna izbira je odvisna od dejanske telesne teže, nosilnosti, geometrije tečajev, želenega kota odlaganja in delovnega okolja.
Razpona 5–11,4 ton ne uporabljajte kot samostojno odobritev. Obremenitev, zgradba karoserije in porazdelitev obremenitve lahko spremenijo sile v dvižnem sistemu. Pred zamenjavo drugega dvigala z HC-416 je treba opraviti tehnični pregled.
Za ponudbo škarjastega dvigala HC-416 ali pregled zamenjave pošljite:
Te podrobnosti omogočajo pregled dvigala, cilindra in hidravlične pogonske enote kot enega sistema.
HC-416 daje izdelovalcem prekucnih prikolic definiran model škarjastega dvigala za oceno: 40,4-palčna dolžina karoserije, 5-palčna izvrtina, 16-palčni hod, 4,97-palčna vgradna višina in razpon kataloške nosilnosti 5–11,4 tone.
Pred naročilom pošljite postavitev prikolice, zahteve za dviganje in hidravlične podatke v HCIC za pregled, specifičen za projekt
