Pred naročilom preglejte dimenzije motornega dvigala modela 621 za prekucne prikolice in preverite prostor v okvirju prikolice, geometrijo vgradnje, odmik nad karoserijo in servisni dostop.

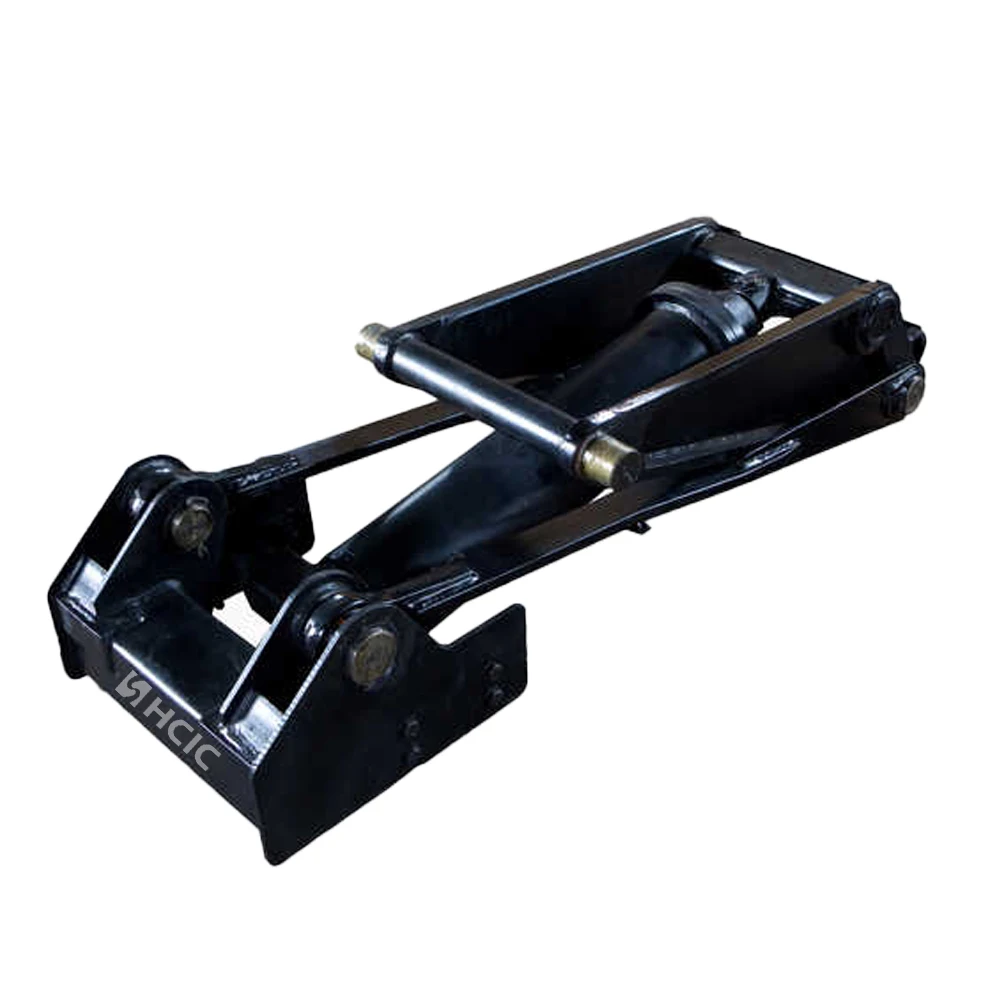

Motorno dvigalo Model 621 za prekucne prikolice je navedeno v priloženem katalogu American Power Hoists za aplikacije dvižnih sistemov priklopnikov. Za proizvajalca originalne opreme ali nadomestnega kupca je pomemben prvi korak dimenzionalna prilagoditev: dvigalo mora delovati z okvirjem prikolice, premikanjem karoserije, pritrdilnimi točkami in hidravlično ureditvijo.

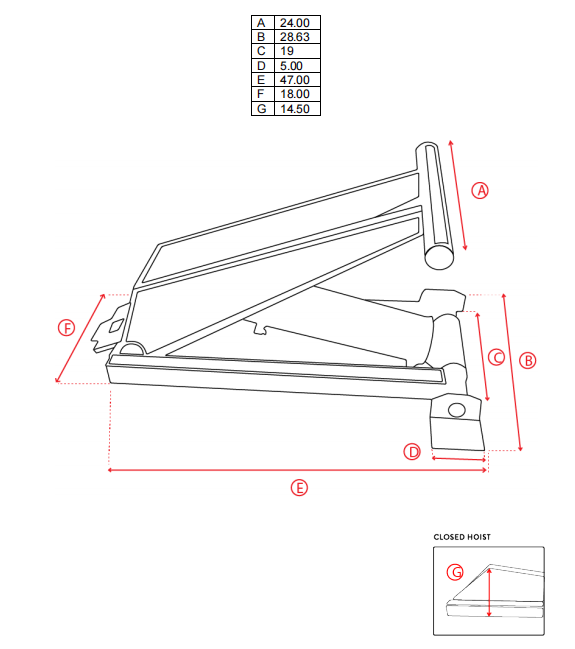

Stran z modelom 621 podaja sedemdimenzionalne reference, od A do G. Te meritve zagotavljajo praktično izhodišče za pregled risbe prikolice, preden se potrdi končni nosilec, zatič in podrobnosti o ojačitvi.
| Parameter | Kataloška vrednost |
|---|---|
| Model | 621 |
| Kategorija izdelka | Električno dvigalo |
| Dimenzija A | 24.00 in |
| Dimenzija B | 28,63 in |
| Dimenzija C | 19.00 in |
| Dimenzija D | 5,00 in |
| Dimenzija E | 47,00 in |
| Dimenzija F | 18.00 in |
| Dimenzija G | 14,50 in |
Zgornje vrednosti so prepisane s strani modela 621 v priloženem katalogu. Pred odobritvijo proizvodnje ali zamenjave potrdite najnovejšo tehnično risbo glede na dejansko prikolico.
Dvigalo za priklopnik deluje s spreminjajočim se mehanskim kotom. Prostor, ki je na voljo pod zaprto karoserijo, se lahko spremeni, ko se karoserija začne dvigovati. Prečni nosilci okvirja, nosilci, hidravlične cevi in spodnja stran karoserije morajo ves čas premikanja ostati prosti.
Iz tega razloga je treba dvigalo modela 621 oceniti kot del celotnega dvižnega sistema in ne izbrati samo po številki modela. Struktura priklopnika, položaj zadnjega tečaja, namestitev in hidravlični krogotok vplivajo na končno namestitev.
Začnite z merami A, B in C, ko primerjate dvigalo z razpoložljivim prostorom med okvirjem in karoserijo. Izmerite zaprt položaj, nato pa preglejte pot gibanja telesa med ciklom dviganja.
Preverjanje statične zračnosti morda ne bo razkrilo stika, do katerega pride, ko se telo vrti. Dimenzijska risba ali označene fotografije namestitve so bolj uporabne kot ena sama meritev iz zaprte prikolice.
Mere D, F in G pomagajo kupcu razpravljati o podpornih ploščah, položajih čepov in ojačitvi okvirja. Ne bi jih smeli obravnavati kot celotno risbo oklepaja. Dejanska konstrukcija vgradnje mora upoštevati reakcijske obremenitve, poravnavo zatičev, postavitev zvara in strukturo, ki prejema dvižno silo.
Podporna ureditev potrebuje tudi dovolj dostopa za pregled, napeljavo cevi in prihodnja servisna dela. Tesna namestitev ni samodejno dobra namestitev, če je rutinski dostop blokiran.
Dimenzija E je navedena kot 47,00 palcev za model 621. Primerjajte to vrednost z razpoložljivo dolžino namestitve, zaprtim položajem karoserije in lokacijo bližnjih prečnih nosilcev ali opreme.
Celotna ureditev mora pustiti tudi prostor za hidravlične povezave in vizualni pregled. Končna odobritev mora temeljiti na zadnji risbi in celotnem ovoju gibanja.
Motorno dvigalo Model 621 za prekucne prikolice je pomembno za projekte dvižnih sistemov, kjer sta potrebna definiran kataloški model in referenca dimenzij. Ko bodo potrjene mehanske in hidravlične zahteve, se lahko pregleda za sestave priklopnikov OEM, nadomestna dela in preoblikovanje sistema.
Priložena stran modela 621 navaja dimenzije, vendar ne zagotavlja preverjene zmogljivosti, vrednosti delovnega tlaka, življenjske dobe ali potrdila za ta model. Te podrobnosti morajo biti potrjene za dejanski projekt in se ne smejo sklepati iz številke modela.
Za pregled OEM ali zamenjave pošljite:
Te informacije pomagajo HCIC oceniti vgradnjo, ne da bi predvidevali skrite strukturne ali hidravlične podrobnosti.
To je motorno dvigalo, navedeno v katalogu, ki je tukaj obravnavano za aplikacije dvižnega sistema prekucnih prikolic. Končna primernost je odvisna od konstrukcije prikolice, namestitve in hidravličnega sistema.
Katalog navaja A pri 24,00 palcih, B pri 28,63 palcih, C pri 19,00 palcih, D pri 5,00 palcih, E pri 47,00 palcih, F pri 18,00 palcih in G pri 14,50 palcih.
| Parameter | Kataloška vrednost |
|---|---|
| Model | 621 |
| Kategorija izdelka | Električno dvigalo |
| Dimenzija A | 24.00 in |
| Dimenzija B | 28,63 in |
| Dimenzija C | 19.00 in |
| Dimenzija D | 5,00 in |
| Dimenzija E | 47,00 in |
| Dimenzija F | 18.00 in |
| Dimenzija G | 14,50 in |
Na priloženi strani modela 621 ni prikazana preverjena vrednost zmogljivosti. Zmogljivost je treba pregledati glede na celotno zasnovo prikolice in projektne zahteve.
Ne samodejno. Preden se odločite za zamenjavo, je treba preveriti pritrdilne točke, središča zatičev, razmik, gibanje telesa, hidravlične povezave in trdnost okvirja.
Dimenzija E je navedena kot 47,00 palcev. Primerjati ga je treba z razpoložljivo dolžino namestitve, zaprtim položajem karoserije, servisnim dostopom in bližnjimi elementi okvirja.
Pošljite referenco modela, podrobnosti o priklopniku, izmerjeni prostor za namestitev, lokacije tečajev in zatičev, fotografije ali risbe, obstoječe hidravlične informacije in zahtevano zaporedje dviganja.
Za natančno ponudbo pošljite risbo prikolice, vgradne mere in razpoložljive hidravlične informacije na HCIC. Pri končni odločitvi je treba uporabiti najnovejšo risbo in celotno dvižno napravo.
Jinan Huachen Industrial Co., Ltd. (HCIC) razvija in proizvaja hidravlične cilindre in pogonske enote za uporabo v vozilih in industriji. Za projekt modela 621 lahko HCIC pregleda razpoložljive informacije o namestitvi in identificira tehnične podrobnosti, potrebne za OEM ali ponudbo za zamenjavo.
Zahtevajte pregled dvigala modela 621:
