Motorno dvigalo Model 516 za dvižne sisteme prekucnih prikolic je kompaktna dvižna rešitev za prekucne prikolice s 24-palčno dimenzijo karoserije in 39,25-palčno dolžino dvigala za načrtovanje namestitve.
The Model 516 power hoist is a compact hoist option for dump-trailer lifting systems. Njegove kataloške mere zagotavljajo praktično izhodišče za preverjanje prostora okvirja, geometrije tečajev in zahtev za hidravlično namestitev pred oddajo naročila.

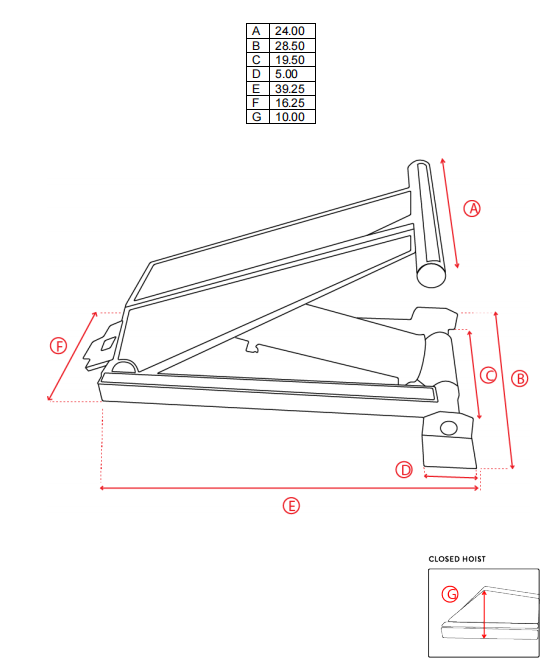

Motorno dvigalo Model 516 je navedeno v katalogu American Power Hoists s sedmimi dimenzionalnimi referencami, od A do G. Te meritve pomagajo izdelovalcu prikolic ali nadomestnemu kupcu, da primerjajo dvigalo z razpoložljivim območjem za namestitev, namesto da bi izbrali opremo samo glede na nosilnost.
| Parameter | Kataloška vrednost |
|---|---|
| Model | 516 |
| Kategorija izdelka | Električno dvigalo |
| Dimenzija A | 24.00 in |
| Dimenzija B | 28,50 in |
| Dimenzija C | 19,50 in |
| Dimenzija D | 5,00 in |
| Dimenzija E | 39,25 in |
| Dimenzija F | 16,25 in |
| Dimenzija G | 10.00 in |
To so kataloške dimenzije. Risbo je treba pred končno odobritvijo preveriti glede na strankin dejanski okvir, vrtilne točke in način namestitve.
Dvigalo prekucne prikolice naredi več kot le zagotavlja dvižno silo. Prilegati se mora med vodila okvirja, delovati z geometrijo karoserije in pustiti dovolj prostora za premikajočo se strukturo. Motorno dvigalo Model 516 je torej mogoče oceniti v treh praktičnih korakih.
Začnite z dimenzijami A, B in C iz kataloške risbe. Primerjajte jih z razpoložljivim prostorom okvirja in položajem tečaja karoserije. Dimenzija, ki je na papirju videti sprejemljiva, lahko vseeno povzroči motnje, ko se telo vrti, zato je treba preveriti celotno pot gibanja.
Mere D, F in G kupcu pomagajo pri pregledu razmerja med montažo dvigala in okvirjem prikolice ter podpornimi nosilci. Pravilne pritrdilne plošče, središča zatičev in podrobnosti ojačitve so odvisne od zasnove prikolice. Ne bi jih smeli ugibati zgolj iz številke modela.
Dimenzija E je navedena kot 39,25 palcev za model 516. Ta meritev je pomembna, ko mora biti dvigalo nameščeno pod kesonom omejene dolžine. It should be reviewed together with the closed position, body angle and the space required for service access.
Z uporabo natančne številke modela je lažje obdelati povpraševanje po OEM ali zamenjavi. Dobavitelju daje jasno referenčno točko, medtem ko kupec potrdi strukturo prikolice, namestitev in delovne zahteve.
Za povpraševanje po zamenjavi mora kupec poslati modelno tablico ali kataloško referenco, fotografije obstoječe napeljave, razpoložljive montažne mere in razporeditev dviga prikolice. Če je bila originalna enota spremenjena, so posodobljene mere bolj uporabne kot stara številka modela sama po sebi.
Motorno dvigalo Model 516 je namenjeno razpravam o sistemu dviganja prekucnih prikolic, kjer sta pomembna kompaktna postavitev dvigala in dimenzijsko prileganje. Končna primernost je odvisna od karoserije prikolice, obremenitve, položaja tečajev, hidravličnega kroga in strukturne zasnove. Kataloške mere same po sebi ne določajo nazivne nosilnosti.
Če želite zahtevati pregled namestitve za dvigalo Model 516, zagotovite:
- Vrsta prikolice in dimenzije karoserije
- Razpoložljiv prostor za namestitev
- Lokacije tečajev in pritrdilnih zatičev
- Obstoječe hidravlične komponente, če gre za zamenjavo
- Zahtevano zaporedje dviganja
- Fotografije ali dimenzijski izris trenutne instalacije
- Delovno okolje in pričakovan delovni cikel
Te informacije omogočajo HCIC, da pregleda vlogo brez predpostavke podrobnosti, ki niso prikazane v katalogu.
Motorno dvigalo Model 516 je najbolje oceniti kot del celotnega sistema za dviganje priklopnika. Njegove dimenzije kataloga – zlasti 24,00-palčna dimenzija A, 39,25-palčna dimenzija E in 10,00-palčna dimenzija G – dajejo kupcem jasno osnovo za preverjanje prostora za namestitev. Za natančno ponudbo pošljite risbo prikolice in izmerjene informacije o montaži na HCIC.
Jinan Huachen Industrial Co., Ltd. (HCIC) razvija in proizvaja hidravlične cilindre in pogonske enote za uporabo v industriji in vozilih. Za projekt modela 516 lahko HCIC pregleda razpoložljive informacije o namestitvi in svetuje glede naslednjih tehničnih podrobnosti, potrebnih za ponudbo.
Zahtevajte pregled dvigala modela 516:
