Oglejte si dimenzije hidravličnega cilindra 53-4592-72, 71,94-palčni gib, 3/4-palčni priključek NPTF in kataloško težo 155 lb za načrtovanje zamenjave OEM.
Stroke:
1.827 mmClosed length:
930 mmExtended length:
2757 mmPort:

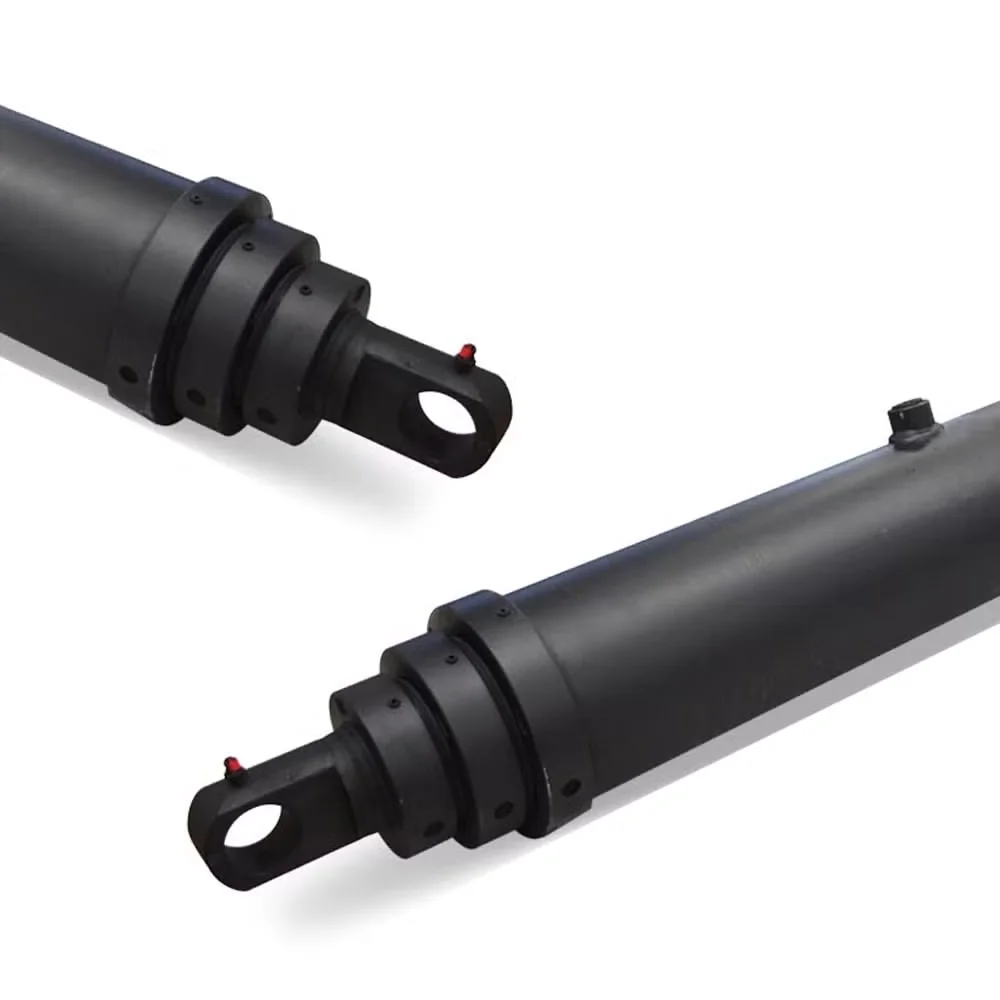

3/4 v NPTF53-4592-72 hidravlični cilinder pin-to-pin je model serije 4000, ki je naveden v katalogu HCIC-2026. Njegova glavna vrednost za nadomestni ali OEM projekt je dimenzija: katalog identificira hod, zaprte in podaljšane dolžine, geometrijo vgradnje, odprtino, količino olja in težo v eni vrsti izdelka.
Ta tip cilindra ni izbran samo na podlagi giba. Središča zatičev, pritrdilna ušesa, razdalja v okolici, hidravlični priključek in razpoložljivi servisni prostor se morajo ujemati s strojem. Za kupca, ki zamenja obstoječo enoto, je najvarnejše izhodišče trenutna risba cilindra ali celoten niz meritev na terenu.
| Postavka | Vrednost v palcih | Metrična vrednost |
|---|---|---|
| Model | 53-4592-72 | 53-4592-72 |
| serija | Serija 4000 | Serija 4000 |
| Možganska kap, A | 71,94 in | 1.827 mm |
| Zaprta dolžina, B | 36,62 in | 930 mm |
| Podaljšana dolžina, C | 108,56 in | 2.757 mm |
| Dimenzija D | 1,50 in | 38 mm |
| Dimenzija E | 2,06 in | 52 mm |
| Dimenzija F | 2,00 in | 51 mm |
| Dimenzija G | 7,00 in | 178 mm |
| Dimenzija J | 2,06 in | 52 mm |
| Dimenzija K | 19,50 in | 495 mm |
| Pristanišče | 3/4 v NPTF | 3/4 v NPTF |
Stran kataloga ne daje univerzalnega nazivnega tlaka, nazivne obremenitve ali specifične garancije za zmogljivost za ta model. Te zahteve je treba potrditi za dejansko opremo.

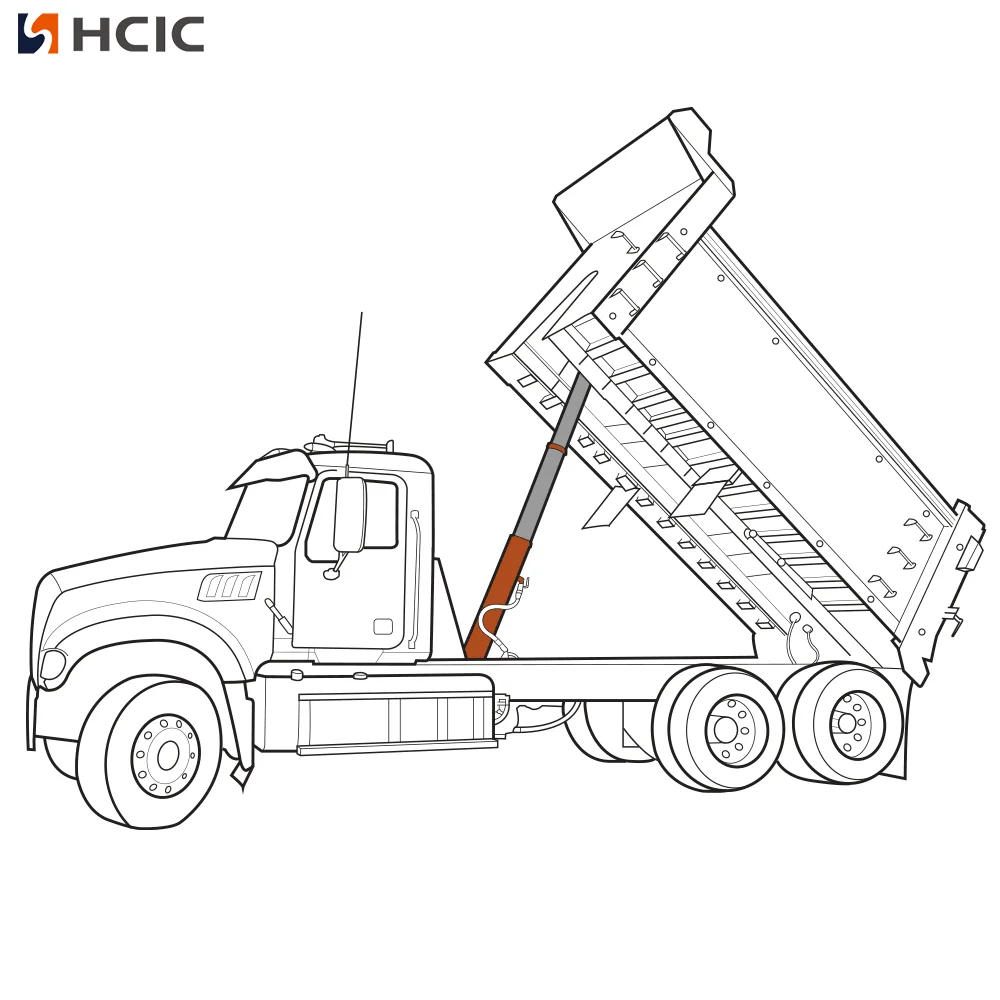

Cilinder z zatičem prenaša gibanje skozi dve pritrdilni točki. En konec je povezan s fiksnim nosilcem, drugi pa s premično strukturo. Ko olje spremeni dolžino cilindra, se spremeni razdalja med obema zatičema in stroj se premakne skozi svoj oblikovan lok.
Zaradi tega so razširjene in zaprte dolžine pomembne. Vrstica 53-4592-72 navaja 36,62 palca zaprtega in 108,56 palca razširjenega. Razlika je kataloška referenca hoda, vendar stroj še vedno potrebuje dovolj fizičnega prostora za cilinder, zatiče, nosilce, cevi in celotno pot konstrukcije.
Pri zamenjavi so pomembne tudi dimenzije D, E, F, G, J in K. Lahko nadzirajo razmerje med ohišjem cilindra, montažno strojno opremo, lokacijo zatiča in povezovalno ovojnico. Cilinder s pravilnim gibom, vendar napačno pritrdilno geometrijo lahko povzroči drago težavo pri namestitvi.
Izmerite nameščena središča zatičev v zaprtem in iztegnjenem položaju stroja. Preverite premer čepa, širino nosilca, razmik med ušesi, stanje puše in smer, v kateri obremenitev vstopa v spoj. Nadomestnega dela ne vstavljajte na silo v nosilec, ki je bil zasnovan za drugo montažno ovojnico.
Premaknite stroj skozi njegov celoten mehanski obseg z varno izoliranim hidravličnim krogom v skladu s postopkom na mestu. Poiščite motnje med ohišjem cilindra, palico, nosilci, ščitniki, cevmi in bližnjo strukturo. Podaljšana dolžina je le en del tega preverjanja.
V katalogu so navedena vrata 3/4 v NPTF. Ujemajte se s standardom vgradnje in načinom tesnjenja, ki ga uporablja stroj. Pustite dovolj dolžine cevi za popolno premikanje med zatiči, hkrati pa preprečite drgnjenje, ostre upogibe in stik s premikajočimi se jeklenimi konstrukcijami.
Katalog navaja 1,3 litra prostornine olja za polnjenje in 4,0 galone razširjene prostornine olja. Te vrednosti so uporabne za načrtovanje, vendar celoten sistem vključuje tudi prostornino cevi, prostornino ventila, nivo rezervoarja in delovni položaj stroja. Pred zagonom preverite nivo delovnega olja.
53-4592-72 je mogoče pregledati za opremo OEM ali nadomestne projekte, ki potrebujejo definiran hidravlični cilinder tipa pin-to-pin s 71,94-palčnim kataloškim gibom. To je še posebej pomembno, kadar ima kupec risbo ali obstoječ valj za merjenje in potrebuje ujemanje dimenzij namesto splošnega priporočila za valj.
HCIC mora pred končno tehnično odločitvijo prejeti obremenitev aplikacije, delovni tlak, kot gibanja, frekvenco ciklov in fotografije namestitve. Teh podrobnosti ne nadomesti kataloška vrstica.
53-4592-72 hidravlični cilinder pin-to-pin je dimenzijsko primeren izdelek za projekte, pri katerih mora cilinder povezati dve točki stroja z definiranim 71,94-palčnim gibom. Njegova zaprta dolžina 36,62 palca, podaljšana dolžina 108,56 palca, odprtina 3/4 in NPTF, vrednost polnjenja 1,3 galone, razširjena vrednost 4,0 galone in kataloška teža 155 lb zagotavljajo jasno izhodišče za OEM ali pregled zamenjave.
Pred naročilom na HCIC pošljite meritve središča čepa, podrobnosti o nosilcu, hidravlične podatke in strojne risbe. To je praktičen način za potrditev, ali model ustreza celotnemu mehanizmu.
HCIC, znan tudi kot Jinan Huachen Industrial Co., Ltd., dobavlja hidravlične cilindre, hidravlične pogonske enote in sorodne komponente za vozila, ravnanje z odpadki, gradbeništvo in industrijsko opremo. Primernost izdelka je treba potrditi glede na celotno zasnovo stroja in veljavne varnostne zahteve.
