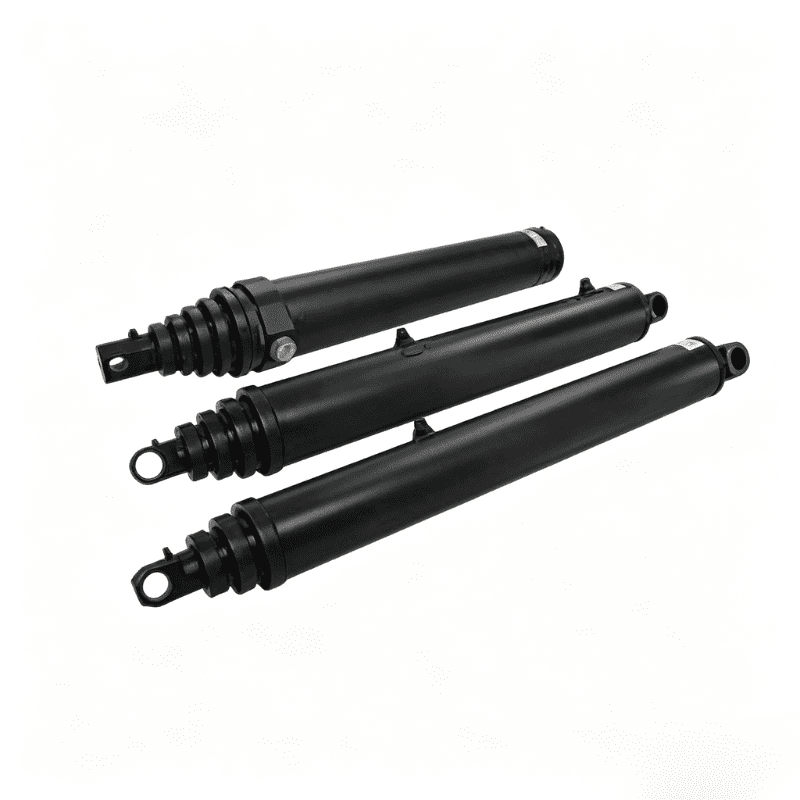

Prekucni cilinder za montažo z zatičem za prikolico

63-4402-104 je prekucni valj serije 4000 z namestitvijo zatiča na zatič za priklopnik. Njegov format vgradnje od zatiča do zatiča omogoča, da se valj poveže med dvema pritrdilnima točkama stroja, ne da bi potrebovali ločeno prirobnico ali namestitev na nogo.

Katalog navaja razširjeno dimenzijo 108,56 in (2757 mm), zaprto dimenzijo 71,94 in (1827 mm) in vrata 3/4 NPTF. Cilinder uporablja tudi samoodzračevalno zasnovo, prednapeto V-pakirno embalažo in daljšo dolžino ležaja, namenjeno podpori stabilnega delovanja v montažni postavitvi, prikazani v katalogu.

Ta članek zajema samo model 63-4402-104.

---

I. Tehnične specifikacije

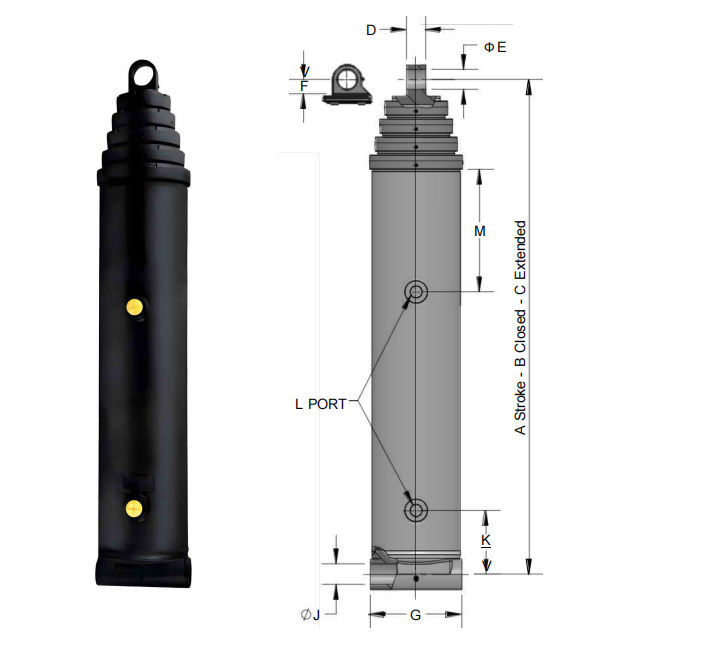

Črke od A do M se nanašajo na dimenzijsko risbo v katalogu HCIC. Pred naročilom potrdite celotno namestitveno risbo, dimenzije zatičev, delovni tlak in zahteve za hidravlični krog.

---

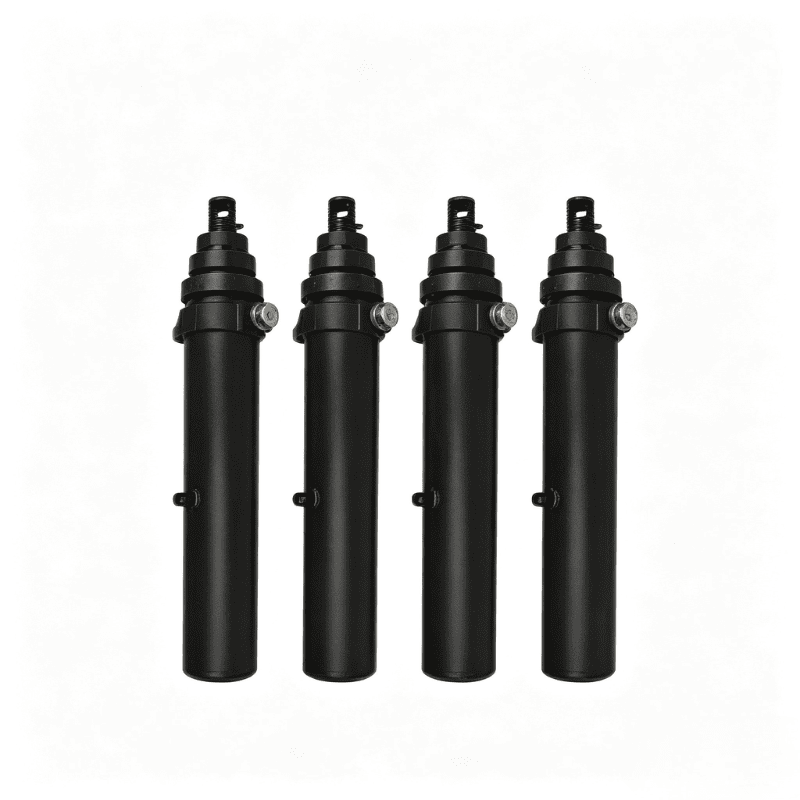

II. Zasnova pritrditve Pin-Pin

Med dvema zatičnima ali ušesnima točkama je nameščen hidravlični cilinder s čepom. Telo cilindra in priključek na koncu droga prenašata obremenitev stroja skozi zatiče. Ta postavitev je običajna, kadar mora aktuator slediti gibanju prekucnega telesa, povezave ali druge zgibne strukture.

Prileganje je določeno z več kot zaprtimi in razširjenimi dimenzijami. Kupec naj preveri:

- Središčne razdalje čepov na obeh koncih

- Premer čepa in razpoložljiva širina ležaja

- Odmik in poravnava zaklepa

- Smer hidravličnega priključka

- Gibanje cevi skozi celoten hod

- Mehanska zračnost okoli glave in konca palice

63-4402-104 je treba izbrati na podlagi odobrene risbe z dimenzijami in ne samo na podlagi celotne dolžine.

---

III. Konstrukcijske lastnosti, navedene v katalogu

3.1 Samokrvavitvena zasnova

V katalogu je navedena oblika samokrvavitve. Pri praktičnih montažnih delih lahko to pomaga zmanjšati količino ujetega zraka, ki ostane v jeklenki med zagonom. Krog stroja je še vedno treba napolniti in očistiti v skladu s postopkom proizvajalca opreme.

3.2 Ponovno naloženo pakiranje V

Navedena tesnilna ureditev uporablja vnaprej obremenjeno V-tesnilo s samonastavljivim valovitim vzmetenjem. V katalogu je kot možnost opredeljen tudi paket tesnil z napetostjo "Z". Končno konfiguracijo tesnila je treba potrditi za hidravlično tekočino, temperaturno območje in delovne pogoje aplikacije.

3.3 Navojna glavna matica

Glavna matica z navojem je navedena kot funkcija za dodatno moč in nastavitev tesnila na terenu. Zagotavlja tudi praktičen servisni vmesnik, ko je potreben pregled ali nastavitev tesnila. Vsaka prilagoditev na terenu mora slediti odobrenemu vzdrževalnemu postopku in ne sme nadomestiti praks izolacije pod pritiskom in varnega razstavljanja.

3.4 Večja dolžina ležaja

V katalogu je navedena daljša dolžina ležaja za stabilnost. Pri namestitvi pin-pin je vodenje pomembno, ker aktuator sledi premikajoči se strukturi. Pravilna poravnava in pravilno stanje zatiča sta še vedno potrebna; daljša dolžina ležaja ne naredi cilindra primernega za nekontrolirano stransko obremenitev.

---

IV. Načelo delovanja

63-4402-104 pretvori hidravlični tlak v linearno gibanje. Ko olje vstopi v ustrezno odprtino, pritisk deluje na območje bata in poganja drog navzven ali navznoter. Zatiči na koncu droga in na koncu pokrova prenašajo to gibanje na priključeni prekucni mehanizem.

Uporabno gibanje je opredeljeno z zaprtimi in razširjenimi dimenzijami v katalogu. Hidravlični ventil, pretok črpalke, razbremenilna zaščita in geometrija stroja določajo dejansko hitrost in silo, ki sta na voljo med delovanjem.

Jeklenke ne smete obravnavati kot samostojno dvižno napravo. Njegova izbira se mora ujemati s hidravličnim krogotokom in mehansko konstrukcijo, na katero je pritrjen.

---

V. Glavne prednosti izdelka

- Zatična montaža za zglobno hidravlično opremo

- 108,56 palcev / 2757 mm razširjene dimenzije, navedene v katalogu

- 3/4 NPTF hidravlični priključek

- Samokrvaveči dizajn, ki ga je uvrstil HCIC

- Prednaloženo V-pakiranje s samonastavljivim valovitim vzmetnim energizerjem

- Izbirni paket tesnil pod napetostjo "Z", naveden v katalogu

- Navojna glavna matica za dodatno trdnost in nastavitev tesnila na terenu

- Daljša dolžina ležaja za stabilnost

- Zaprte in razširjene mere so na voljo v palcih in milimetrih

---

VI. Uporaba in namestitev

Katalog uvršča cilinder s čepom 4000 med rešitve hidravličnega prevračanja. 63-4402-104 je mogoče upoštevati pri opremi, kjer mora biti valj nameščen med dvema zatičema in se razpoložljiva ovojnica za namestitev ujema z dimenzijami iz kataloga.

Preden potrdite namestitev, preglejte celotno gibanje stroja. Cilinder mora imeti dovolj prostora pri popolnem umiku in iztegu, zatiči pa morajo ostati poravnani, ko se prekucna struktura premika. Preveriti je treba tudi napeljavo cevi, tako da povezava 3/4 NPTF ni izpostavljena zvijanju ali upogibanju preko omejitev proizvajalca cevi.

---

VII. Informacije, potrebne za ponudbo

S povpraševanjem pošljite naslednje podatke:

1. Vrsta stroja in funkcija cilindra

2. Obstoječe dimenzije središča čepa

3. Premer čepa in širina zatiča

4. Zahtevane zaprte in podaljšane dolžine

5. Delovni tlak in pretok črpalke

6. Hidravlična tekočina in delovna temperatura

7. Usmerjenost vrat in napeljava cevi

8. Zahtevana možnost tesnila

9. Količina in cilj dostave

10. Obstoječa risba valja ali jasne fotografije

Risba je še posebej pomembna, kadar mora nadomestni valj ustrezati obstoječemu prekucnemu mehanizmu.
