HCIC 63-4402-120 je dvižni cilinder za montažo na zatič za prekucnik, s 125,31-palčno podaljšano dolžino, 3/4 priključkom NPTF in servisnim kompletom tesnil.
Hydraulic port:
3/4NPTFOil volume listed:
2,2 gal polnjenja / 9,4 gal podaljšanegaListed weight:
250 lb63-4402-120 je dvižni cilinder serije 4000 za montažo na zatič za prekucnik. Njegova dvočepna montaža je namenjena zglobni strojni instalaciji, kjer valj deluje med fiksnimi montažnimi točkami in sledi gibanju povezane strukture.
Katalog HCIC navaja razširjeno dimenzijo 125,31 in (3183 mm), zaprto dimenzijo 84,19 in (2138 mm) in vrata 3/4 NPTF za ta model. Katalog opredeljuje tudi samoodzračevalno zasnovo, prednapeto V-pakirno, na terenu nastavljivo glavno matico in daljšo dolžino ležaja za stabilnost.
Ta članek zajema samo model 63-4402-120.
| Parameter | 63-4402-120 Specifikacija |
|---|---|
| Serija izdelkov | Serija 4000 |
| Montažni slog | Pin-pin montaža |
| Dimenzija A | 84,19 in / 2138 mm |
| Dimenzija B | 41,12 in / 1044 mm |
| Dimenzija C | 125,31 in / 3183 mm |
| Dimenzija D | 38 mm / 1,50 in |
| Dimenzija E | 2,06 in/52 mm |
| Dimenzija F | 2,00 in/51 mm |
| Dimenzija G | 7,00 palcev / 178 mm |
| Dimenzija J | 2,06 in/52 mm |
| Dimenzija K | 19,50 in / 495 mm |
| Dimenzija M | N/A v kataloški tabeli |
| Hidravlični priključek | 3/4 NPTF |
| Navedena količina olja | 2,2 gal polnjenje / 9,4 gal podaljšanje |
| Navedena teža | 250 lb |

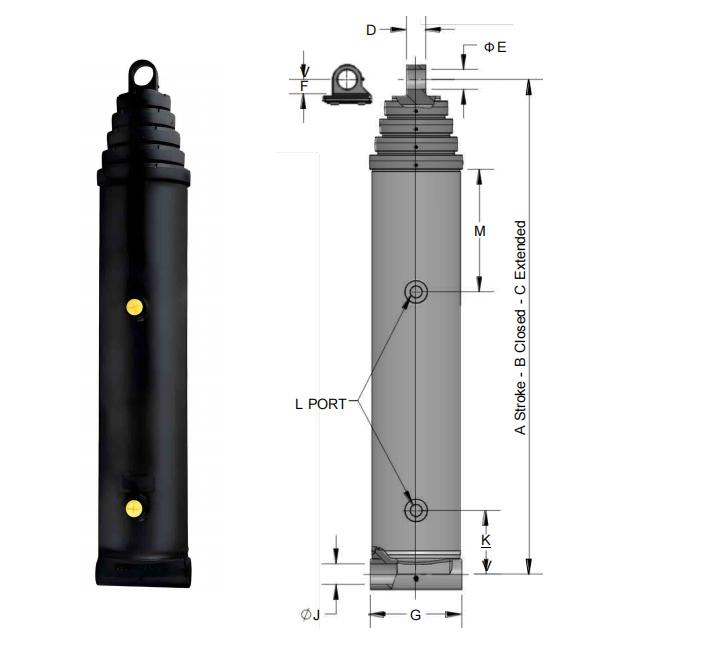

Mere uporabljajo črke, prikazane na risbi kataloga HCIC. Preden oddate naročilo, potrdite celotno risbo, podrobnosti o zatičih, hidravlični tlak in prostore za namestitev.
63-4402-120 je nameščen med dvema strojnima zatičema. En konec je povezan s telesom cilindra, drugi pa s pritrditvijo konca droga. Ko hidravlično vezje iztegne ali umakne palico, središča zatičev prenesejo linearno gibanje v povezani prekucni mehanizem.
Namestitev zahteva natančno namestitev. Pred zamenjavo obstoječega aktuatorja preverite:
- Zaprte in podaljšane razdalje med središčem
- Premer čepa in širina ležaja
- Poravnava zaklepa skozi polno gibanje
- Položaj vrat in polmer krivine cevi
- Prostor okoli glavne matice in konca droga
- Mehanske zaustavitve in možne bočne obremenitve
Pravilna kataloška dolžina sama po sebi ne potrjuje, da bo valj ustrezal stroju. Celotno montažno risbo je treba odobriti pred proizvodnjo.
Katalog identificira samoodzračevalno zasnovo za pin-pin cilinder serije 4000. Ta funkcija lahko pomaga cilindru sprostiti ujeti zrak med zagonom, ko je hidravlični sistem napolnjen in deluje v skladu s postopkom opreme.
Sistem še vedno potrebuje ustrezno polnjenje, odstranjevanje zraka in čiščenje olja. Samoodzračevanje ne odpravi potrebe po pregledu rezervoarja, cevi in priključkov.
Cilinder je naveden s prednaloženim V-pakiranjem in samonastavljivim vzmetnim vzmetnim valom. V katalogu je kot možnost opredeljen tudi paket tesnil z napetostjo "Z". Končno razporeditev tesnila je treba potrditi glede na hidravlično tekočino, temperaturo in pogoje delovanja.
Glavna matica z navojem je navedena za dodatno trdnost in nastavitev tesnila na terenu. To daje vzdrževalnemu osebju definiran servisni vmesnik za dela, povezana s tesnili. Pred kakršnim koli servisiranjem izključite hidravlični tlak, podprite povezano strukturo in sledite postopku varnega vzdrževanja stroja.
HCIC navaja daljšo dolžino ležaja za stabilnost. To je pomembno za aktuator, ki premika zgibno strukturo med dvema čepoma. Še vedno so potrebni pravilna poravnava zatičev, stanje zatiča in vodenje s strani stroja, ker valj ni namenjen kompenzaciji nenadzorovane stranske obremenitve.
Hidravlični tlak deluje na bat, da ustvari linearno gibanje palice. Telo cilindra in konec palice prenašata to gibanje prek dveh zatičnih povezav. Hidravlična črpalka in regulacijski ventil določata pretok olja, medtem ko tlačna zaščita tokokroga omejuje pogoje delovanja.
Za model 63-4402-120 katalog podaja zaprte in razširjene dimenzijske vrednosti, ki se uporabljajo za preverjanje razpoložljive ovojnice giba. Načrtovalec stroja mora potrditi, da se prekucna konstrukcija lahko premakne skozi svoj celoten obseg, ne da bi se zataknila, padla navzdol ali potisnila valj na nenamerno pot obremenitve.
- Montaža z zatičem za zglobno prekucno opremo
- 125,31 in / 3183 mm razširjene dimenzije, navedene v katalogu
- 3/4 NPTF hidravlični priključek
- Samokrvaveči dizajn, ki ga je uvrstil HCIC
- Prednaloženo V-pakiranje s samonastavljivim valovitim vzmetnim energizerjem
- Izbirni paket tesnil pod napetostjo "Z", naveden v katalogu
- Navojna glavna matica za dodatno trdnost in nastavitev tesnila na terenu
- Daljša dolžina ležaja za stabilnost
- Palčne in milimetrske mere za načrtovanje namestitve
Serija 4000 je predstavljena v katalogu HCIC kot rešitev za hidravlično prekucanje. Model 63-4402-120 je primeren za obravnavo, kjer oprema zahteva pin-pin cilinder in se strojni vmesnik ujema z navedenim dimenzijskim ovojom.
Kupec mora preveriti pot obremenitve, poravnavo zatičev, delovno hitrost, tlak, vrsto olja in napeljavo cevi. Zaradi daljše podaljšane mere je načrtovanje namestitve še posebej pomembno: preverite transportni ali zložen položaj, polni prevrnjeni položaj in vse vmesne položaje, preden potrdite namestitev.
Za pridobitev pregleda specifičnega projekta navedite naslednje podrobnosti:
1. Vrsta stroja in funkcija prekucanja
2. Obstoječa zaprta in razširjena središča čepov
3. Premer čepa, širina zatiča in razporeditev ležajev
4. Zahtevani delovni tlak in pretok črpalke
5. Hidravlična tekočina in delovna temperatura
6. Usmerjenost vrat in napeljava cevi
7. Prednost tesnila ali zahteva glede združljivosti s tekočino
8. Informacije o mehanskem zaustavljanju in odmiku
9. Količina in cilj
10. Obstoječa risba, vzorčne mere ali fotografije
Te podrobnosti omogočajo, da se dimenzije cilindra preverijo glede na dejanski stroj in ne samo glede na ime modela.
HCIC proizvaja hidravlične cilindre in hidravlične agregate za industrijsko uporabo. Njegova uradna spletna stran predstavlja standardne, namenske in prilagojene hidravlične rešitve.
Za nadomestni ali OEM projekt 63-4402-120 pošljite obstoječo risbo cilindra in podrobnosti vmesnika stroja. HCIC lahko pregleda namestitev in potrdi končno konfiguracijo pred proizvodnjo.
Za model 63-4402-120 pošljite risbo stroja, dimenzije zatiča, pogoje delovanja in zahtevano količino na HCIC v tehnični pregled.
