Imate mrtev valj na stroju. Stroj ne deluje. Potrebujete zamenjavo, hitro.
Naročite brez merjenja in igrate na srečo: novi valj ima pravo izvrtino, a napačen gib - doseže dno, preden je delo opravljeno. Ali pa so oči za četrtino premajhne. Ali pa so vrata napačna nit. Stroj ne deluje še dva tedna, medtem ko se vrne napačen del.
Natančna meritev traja štirideset minut. Spremeni "Mislim, da je približno tako velik" v risbo, iz katere lahko zgradi tovarno. Vsaka ura, ki jo porabite za merjenje, je ura, ki je ne porabite za čakanje na zamenjavo, ki ne ustreza.
Ta priročnik zajema šest meritev, ki jih potrebujete: izvrtina, palica, hod, skupne dolžine, namestitev in odprtine.
- Čeljusti (poceni 6-palčna digitalna čeljust je v redu)
- Merilni trak ali jekleno ravnilo
- Pero in papir (ali telefon)
- Fotoaparat
- Čista krpa — pred merjenjem obrišite palico in odprtine
Nič eksotičnega. Trgovina ima vse to.
Izvrtina je notranji premer cevi - del, v katerem drsi bat. Odloča o sili valja.
Površina bata = π × (Vrtina/2)²
Dva primera, zakaj je to pomembno:
- 3" izvrtina pri 2000 PSI → 14.137 lbs potisne sile
- 4" izvrtina pri 2000 PSI → 25.133 lbs potisne sile
Enak pritisk, 78 % več sile. Zato je vrtina prva številka, ki jo zahteva tovarna.
Kako izmeriti:Če je valj razstavljen, zamašite neposredno notranjost cevi. Če je še vedno sestavljen, ga ne silite — izvrtina je pogosto vtisnjena na cevi ali na ploščici s podatki. Poiščite žig, kot je "3.00 BORE" ali številko modela. Pošljite nam fotografijo morebitnega žigosanja; lahko preberemo izvrtino iz modela.
Premer palice je pomemben iz dveh razlogov: trdnost in prileganje tesnila.

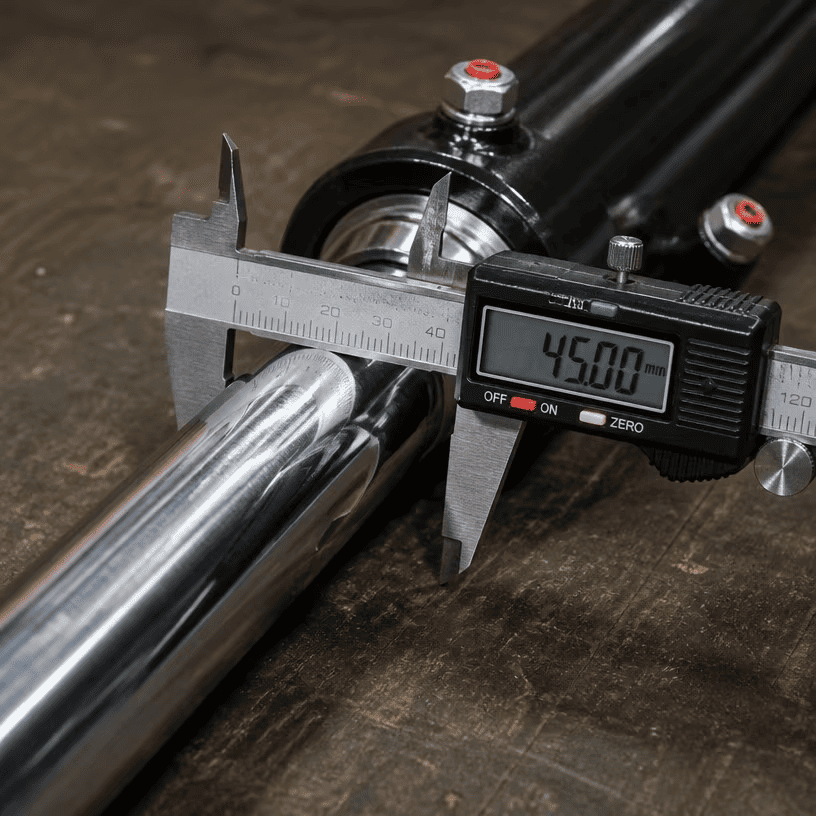

Kako izmeriti:Palico zavorne čeljusti stisnite tam, kjer je čista – v bližini tesnila, ne na konici, kjer se lahko obrabljena. Najprej ga očistite. Zaprašena palica je večja, kot je.
Preverite obrabljenost. Če palica kaže močne zareze, luknjice ali obrabljeno stopnico na mestu, kjer je tesnilo, to povejte v svojem povpraševanju. Obrabljen drog pomeni, da ima stroj morda težave z neusklajenostjo - novi valj se bo obrabil na enak način, če vzroka ne odpravite.

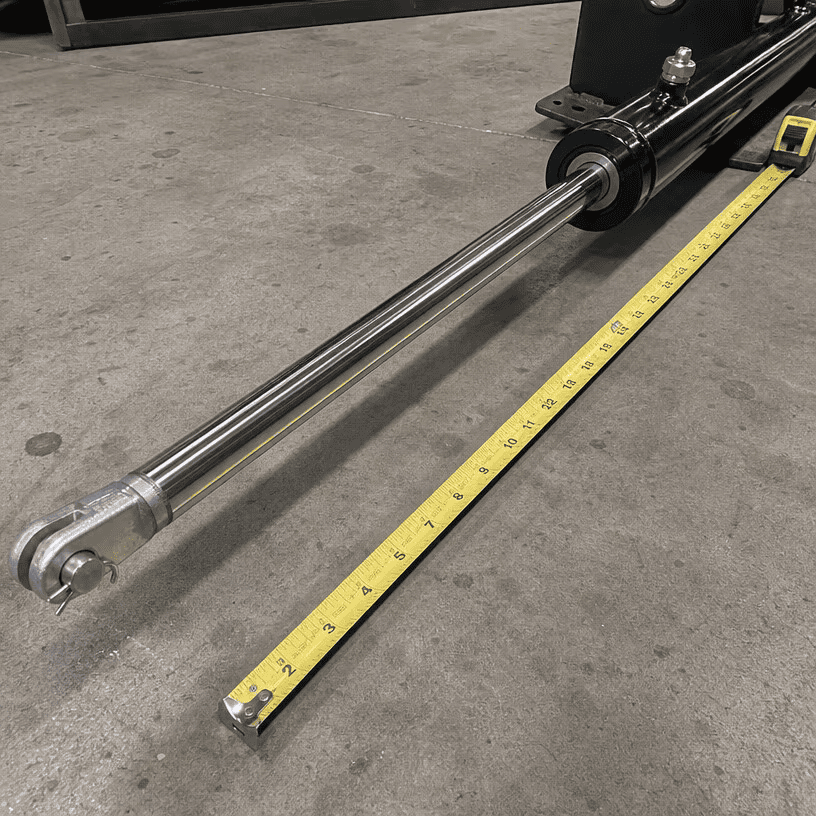

Hod je razdalja, ki jo prepotuje palica, od popolnoma uvlečene do popolnoma iztegnjene. Tu se zgodi največ napak pri meritvah.
Napačen način:Ugibanje iz izpostavljene palice, ko je valj izven stroja.
1. Izmerite popolnoma uvlečen valj – od konca do konca, sredina zatiča do središča zatiča. Pokliči to R.
2. Izmerite valj, ko je popolnoma iztegnjen – od konca do konca, sredina zatiča do središča zatiča. Pokliči to E.
3. Hod = E − R (pri standardnem valju je hod palice enak razliki v skupni dolžini med iztegnjenim in uvlečenim).
Primer: uvlečen 24 palcev, iztegnjen 60 palcev → hod 36 palcev.
Če je valj na stroju, lahko izmerite hod na mestu: označite palico pri uvodnici, iztegnite do konca, izmerite izpostavljeno palico - ta izpostavljena dolžina je hod.
Nikoli ne mešajte enot. Vse merite v palcih ali vse v milimetrih. Cilinder, naveden s gibom 36" in gibom 900 mm, ni isti cilinder.

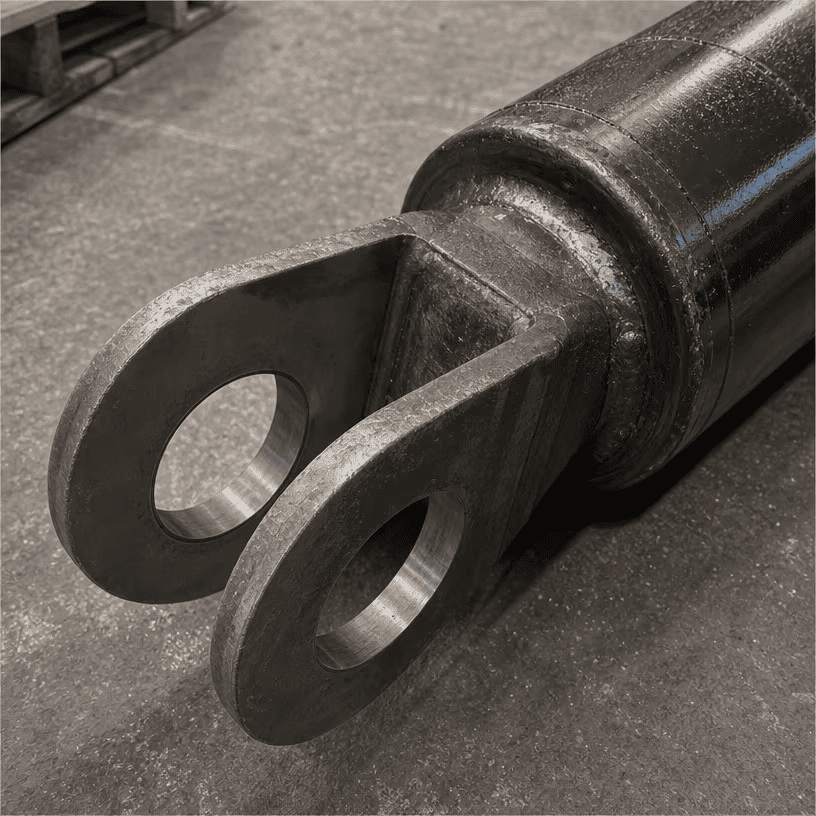

Montaža je način pritrditve cilindra na stroj. To je drugi najpogostejši vir napačnih naročil.
Pin eye (clevis): Izmerite premer luknje za buciko in širino med ušesi. Upoštevajte tudi razdaljo od središča luknje za zatič do konca cevi/palice - tovarne gradijo iz teh dimenzij.
Prečna cev: Izmerite zunanji premer cevi in razdaljo med koncema cevi.
Prirobnica ali zatič: Upoštevajte vzorec lukenj za vijake, velikost vijaka in debelino prirobnice. Za rogove, premer čepa in položaj roglja vzdolž cevi.
Najpomembnejše: središča zatičev. Ko navedete skupne dolžine (uvlečene in podaljšane), jih navedite od središča zatiča do središča – to je dimenzija, ki jo stroj dejansko vidi. Merjenje na zunanjo stran oči dvakrat poveča debelino očesnega žebljička in vaša zamenjava bo predolga.
Priključki so tam, kjer se povezujejo cevi. Napačno nit in nič ne ustreza.
Štirje skupni standardi: SAE (UNF navoji), NPT (konične cevi), BSP (britanska vzporednica) in metrika.

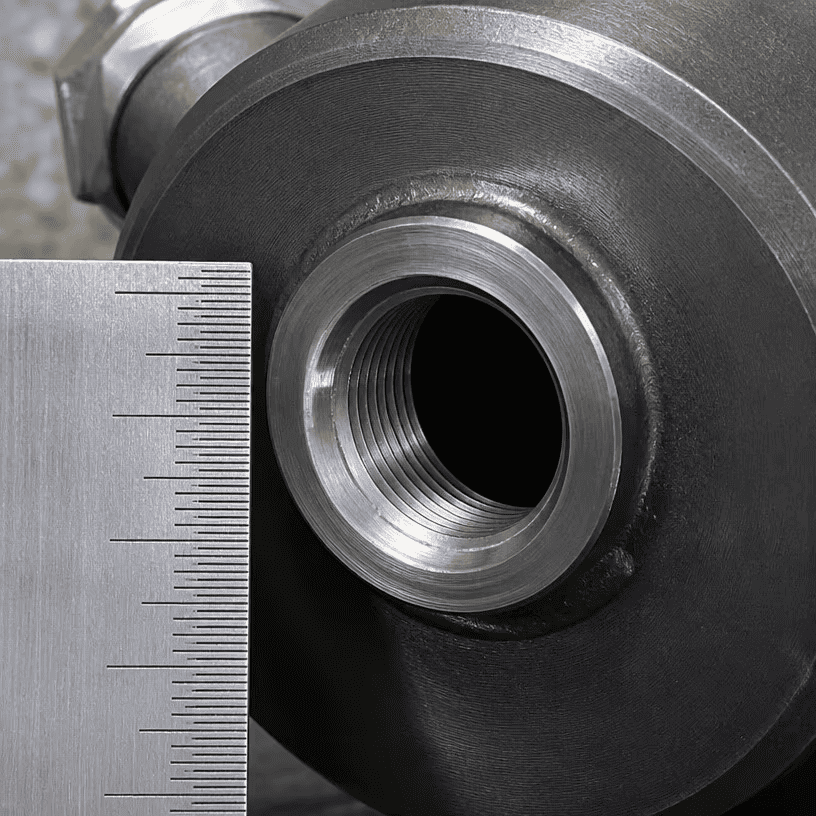

Kako izmeriti: Pomerite premer vrat, nato preštejte navoje čez en palec (za palec) ali 10 mm (za metriko). Primerjaj
| nit | Tipična velikost na cilindrih | Opombe |
|---|---|---|
| O-obroč SAE (slog JIC) | #6, #8, #10 | Ravno O-obroč tesni obraz |
| NPT | 1/4", 3/8", 1/2" | Stožčasto, tesnila na navojih |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Vzporedni ali zoženi britanski standard |
| metrika | M18×1,5, M22×1,5 | Ravni metrični navoji |
Niste prepričani? Photogz ravnilom zraven potegnite luknjo in pošljite fotografijo. Nit prepoznamo po sliki — hitreje in varneje kot ugibanje.
1. Napačno merjenje giba — ugibanje namesto merjenja vlečene in iztegnjene dolžine.
2. Merjenje celotne dolžine na zunanjo stran oči — vedno uporabite sredino bucike do sredine bucike.
3. Mešanje palcev in milimetrov — en valj, naveden v sistemu dveh enot.
4. Merjenje obrabljene palice — palica je tam, kjer je obrabljena, tanjša; očistite in izmerite na koncu uvodnice.
5. Pozabite na premer zatiča — izvrtina je pravilna, pritrdilne luknje so napačne in valj se ne zatakne.
6. Brez fotografij — fotografija cilindra, tablice s podatki, pritrditve in vrat odgovori na polovico vprašanj, še preden pošljete številke.
To izpolnite in pošljite s svojim povpraševanjem:
| Merjenje | Vrednost | Enota (in/mm) |
|---|---|---|
| Dolgčas | ||
| Premer palice | ||
| Možganska kap | ||
| Umaknjena dolžina (središče zatiča do središča zatiča) | ||
| Podaljšana dolžina (središče zatiča do središča zatiča) | ||
| Vrsta namestitve (očesa zatiča / sponka / prečna cev / prirobnica / zatič) | ||
| Premer luknje za zatič (če je zatič) | ||
| Navoj vrat (SAE / NPT / BSP / metrika) | ||
| Velikost vrat | ||
| Priložene fotografije? (cilinder, tipska ploščica, pritrditev, priključki) |
Pošljite delovni list in:
1. Fotografije cilindra — stranski pogled, pritrdilni konci, vrata, tablica s podatki
2. Kakršen koli žig ali številka dela na cevi
3. Znamka in model stroja, če sta znana
Nadomestke izdelamo iz vaših meritev ali primerjamo številko dela z našim katalogom – kar vam hitreje prinese pravi cilinder. Če se nekaj v vaših meritvah ne ujema, vas bodo naši inženirji vprašali, preden začnemo rezati jeklo. Ne ugibamo.
Jinan Huachen Industrial Co., Ltd. Ustanovljeno 1998. Jinan, Shandong, Kitajska. Tri tovarne. 300+ zaposlenih. 25+ inženirjev. Izvozi v več kot 50 držav. Izdelujemo hidravlične cilindre in pogonske enote — teleskopske, ojnice, varjene, tovornjake za smeti, deponijske prikolice in nadomestke po meri, izdelane po vaših merah. ISO 9001:2015. Interno honanje, QPQ obdelava in tlačno testiranje.
David Song — Izvozni oddelek
- WhatsApp / Telefon: +86 153 7619 8599
- E-pošta: davidsong@mail.huachen.cc
- Spletna stran: http://jnhcic.com/
- Naslov: stavba A9, mednarodno biološko mesto Yinfeng, št. 1177 Chunlan Road, visokotehnološka cona, mesto Jinan, provinca Shandong, Kitajska
Pošljite svoj delovni list in fotografije. Ob delovnih dneh vam v 24 urah odgovorimo s preverjanjem ustreznosti in ponudbo.
