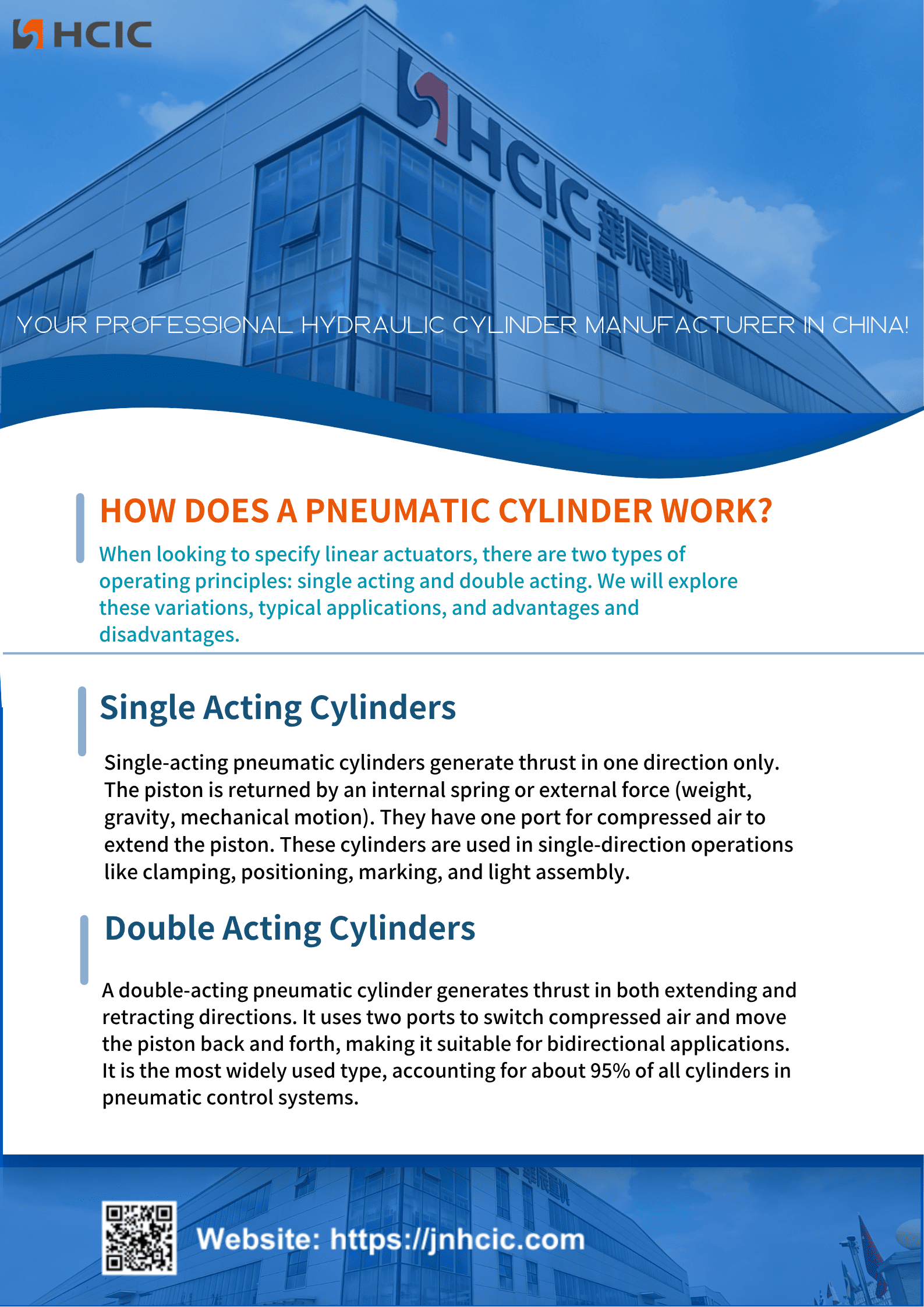

Pnevmatski cilinder z enojnim delovanjem proizvaja potisk ali delovno silo le v eni sami smeri. Uporablja vgrajeno vzmet ali zunanje sile, kot so gravitacija, uteži ali mehansko gibanje, da umakne bat nazaj na začetno mesto.
Ti valji imajo samo eno vstopno odprtino za zrak, ki dovaja stisnjen zrak v komoro, da potisne bat v ciljni položaj.
Pnevmatski cilindri z enojnim delovanjem so izdelani za enosmerne delovne naloge, običajne uporabe vključujejo vpenjanje, pozicioniranje delov, označevanje, premikanje s kratkimi gibi in lahka montažna dela.

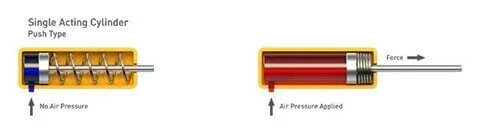

(1). Uporaba zračnega tlaka povzroči potisno silo in tako "potisne" bat:

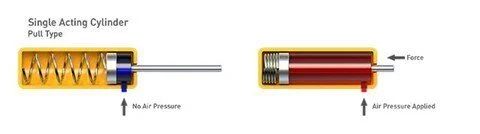

(2). Uporaba zračnega tlaka povzroči potisno silo in tako "vleče" bat:
Preprosta, enostavna konstrukcija
Kompaktna, prostorsko učinkovita zgradba
Nižji stroški za regulacijske ventile in cevi za zrak
Uporablja polovico stisnjenega zraka v primerjavi z dvojno delujočim cilindrom enake velikosti
Povratna stran vzmeti je odprta za zrak iz okolice, kar omogoča, da prah in smeti pridejo v notranjost, kar povzroči okvare in skrajša življenjsko dobo cilindra
Zmogljivost vzmeti sčasoma oslabi, kar vodi do nestabilnih končnih položajev giba
Premer izvrtine in dolžina giba sta omejena z velikostjo in močjo notranje vzmeti
Rahel padec potisne sile, ker vzmet upira premikanje bata naprej

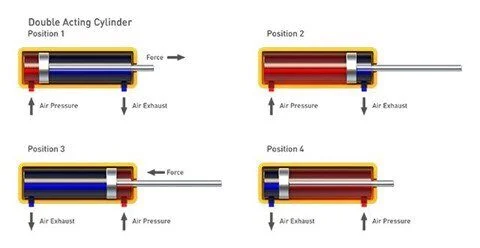

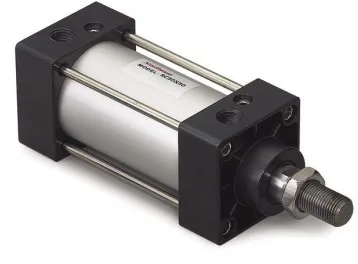

Dvojno delujoči pnevmatski valj ustvarja silo v obe smeri, potiska bat navzven in ga vleče nazaj navznoter.
Ta zasnova ima odprtino za zrak na obeh koncih in preusmeri zrak pod visokim pritiskom med dvema odprtinama, da poganja bat naprej in nazaj. Nepogrešljiv je za naloge, ki zahtevajo dvosmerno gibanje, kot je odpiranje in zapiranje industrijskih vrat in loput.
Dvojno delujoči cilindri so najpogosteje uporabljeni linearni aktuatorji, saj predstavljajo približno 95 % cilindrov, ki se uporabljajo v pnevmatskih krmilnih sistemih.
So optimalna izbira za težke operacije, dolge gibe in zahteve po visoki sili, ki jih enosmerno delujoči cilindri ne morejo zadovoljiti. Majhni dvojno delujoči modeli so primerni tudi za dela, ki potrebujejo natančne, fiksne končne položaje tako pri iztegovanju kot pri vlečenju.
Evo, kako delujejo:

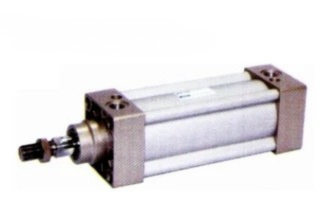

- Skoraj vsi pnevmatski cilindri standarda ISO uporabljajo dvojno delujočo zasnovo
- Širši razpon velikosti izvrtin in dolžin hoda kot modeli z enojnim delovanjem
- Veliko modifikacij po meri za osnovni dvojno delujoči okvir
- Brez vgrajenega zaklepa, ki drži bat pri miru v položajih na sredini
- Zrak je stisljiv, zato aplikacije za hranjenje potrebujejo hidravlični pomožni cilinder za gladko in enakomerno gibanje
- Enote z dolgim hodom potrebujejo dodatno podporo batnice, da preprečijo upogibanje in ohranijo gladko delovanje
