HCIC vodilni svetovni proizvajalec izdelkov po merihidravlični cilindriin pogonske enote od leta 1998, je danes objavil uradni zagon svoje nove več milijonov dolarjev vredne proizvodne linije za avtomatizirano CNC luščenje in brušenje z valji (SRB).
Ta napredna obdelovalna naprava za težke obremenitve, nameščena v primarnem hidravličnem proizvodnem obratu HCIC, je zasnovana posebej za končno obdelavo brezšivnih jeklenih jeklenih valjev z globokimi luknjami. Objekt lahko obdeluje cevi z notranjim premerom od Ø50 mm do Ø400 mm (1,97" do 15,75") in delovne dolžine z enim prehodom do 12 metrov (39,4 čevljev), s čimer se znatno razširi pasovna širina proizvodnje HCIC za rudarske, žerjavne, ladijske, dolgohodne teleskopske in težke industrijske cilindre.
| Postopek obdelave | Kombinirano CNC luščenje z enim prehodom in brušenje z valji |
|---|---|
| Razpon notranjega premera cevi (izvrtine). | Ø50 mm do Ø400 mm (1,97" do 15,75") |
| Največja dolžina giba z enim prehodom | Do 12.000 mm (12,0 metrov / 39,4 čevljev) |
| Dosežena površinska hrapavost (Ra) | Ra 0,08 do 0,20 μm (3,2 do 8,0 mikro-palcev) |
| Standard tolerance izvrtine | ISO H8 / H9 Dimenzionalni razred visoke natančnosti izvrtine |
| Zmogljivost materiala cevi | St52-3, E355, 27SiMn, 4140, Q355JR legirana jekla |

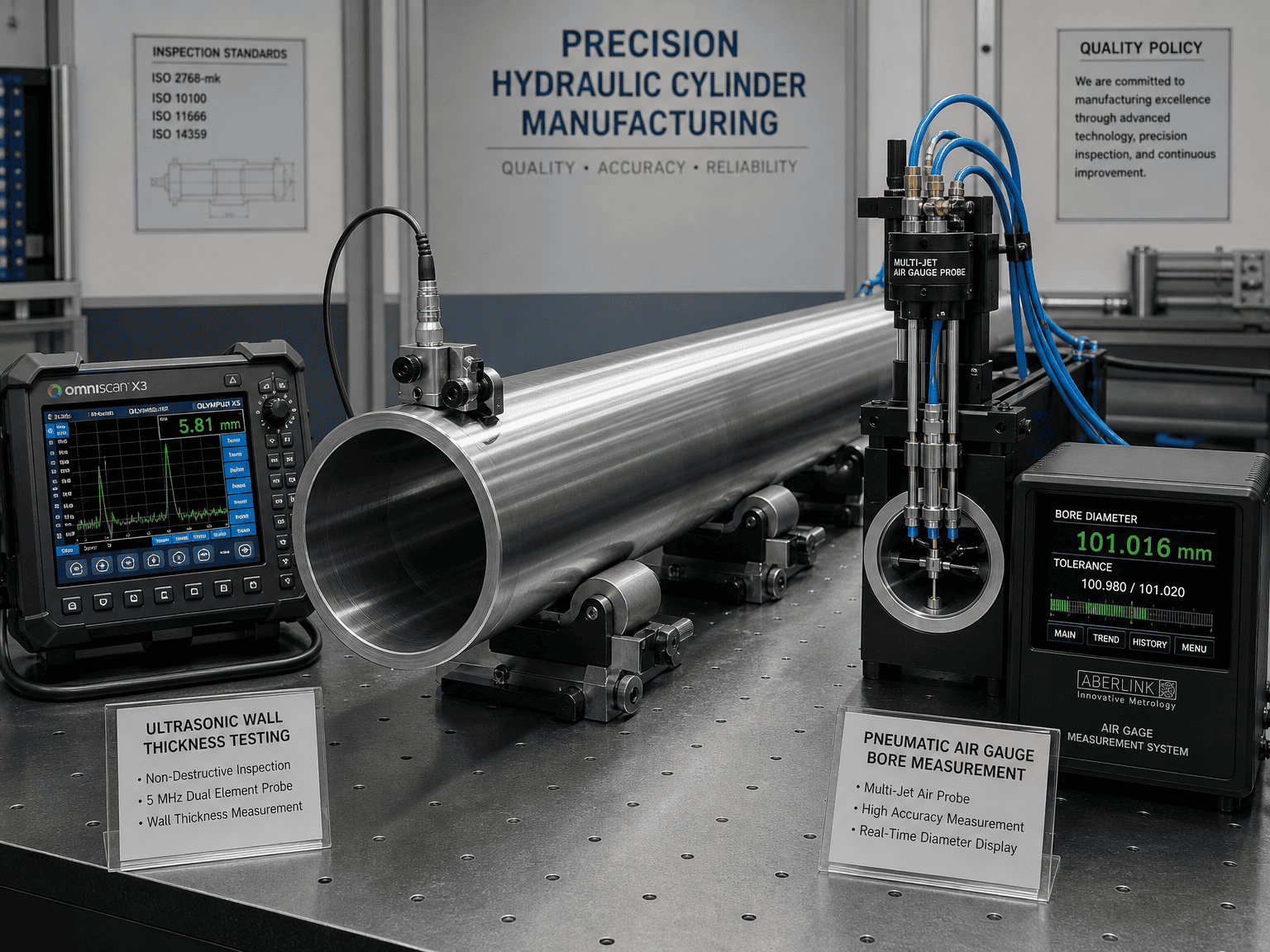

| Integracija nadzora kakovosti | Vgrajeni ultrazvočni merilnik debeline in večtočkovni merilnik zraka |
Že desetletja,hidravlični cilinderproizvodnja se je zanašala na večstopenjsko grobo vrtanje, ki mu je sledilo večhodno honanje z abrazivnim kamnom. Medtem ko je tradicionalno honanje funkcionalno, je počasno, ustvarja veliko odpadkov potrošnega materiala in lahko pusti mikroskopske mikro-žlebove, ki pospešujejo obrabo elastomernega tesnila.
HCIC avtomatizirana linija valjev za brušenje z luščenjem nadomešča te zaporedne operacije z enim samim, visoko učinkovitim neprekinjenim prehodom:

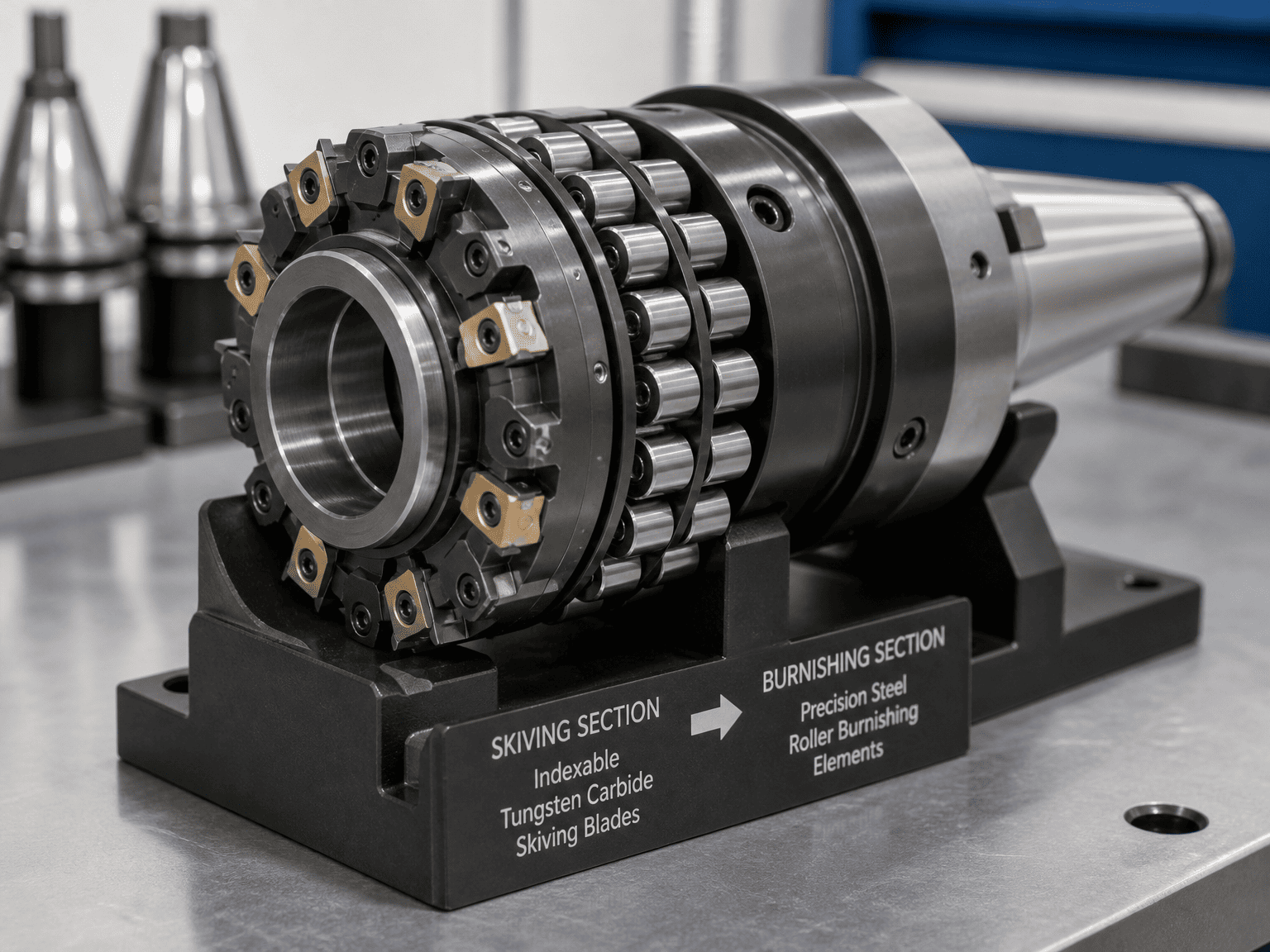

Med delovanjem visokonatančni vložki za luščenje iz karbidne trdine odstranijo iztekanje in zožitev neobdelanih cevi. Takoj za rezalno glavo valji iz kaljenega jekla izvajajo intenziven radialni pritisk na steno izvrtine. Ta mehanska plastična deformacija splošči mikroskopske kovinske vrhove v vdolbine in ustvari izjemno gladko površino, podobno zrcalu ($Ra \le 0,15\text{ }\mu\text{m}$), ki dramatično zmanjša trenje tesnil in preprečuje mikroabrazijo.
Za razliko od postopkov rezanja ali brušenja, ki ustvarjajo preostale natezne površinske napetosti, bruniranje z valji povzroča globoke tlačne preostale napetosti v notranji steni cevi. Ta hladna obdelava poveča trdoto površine za 15 % do 30 %, kar znatno poveča odpornost na razpoke zaradi utrujenosti pri visokem tlaku in notranjo dilatacijo cevi pod velikimi cikličnimi obremenitvami.
Tradicionalno globoko vrtanje in honanje 8-metrskega težkega bagra ali večstopenjskega teleskopskega soda je pogosto zahtevalo 4 do 6 ur strojnega cikla. Avtomatizirana linija CNC SRB dokonča isto cev v manj kot 25 minutah, s čimer skrajša celotne pretočne čase za serijsko proizvodnjo jeklenk s tipičnega industrijskega standarda 6 do 8 tednov na samo 3 do 4 tedne.
Da bi zagotovili dostavo brez napak na svetovnih izvoznih trgih, je nova proizvodna linija v celoti vključena v okvir upravljanja kakovosti ISO 9001 HCIC:
"Vlaganje v proizvodno infrastrukturo svetovnega razreda je jedro zavezanosti HCIC našim globalnim partnerjem," je izjavil David Song, direktor mednarodnega inženiringa pri HCIC. "Z uvedbo naše avtomatizirane CNC linije valjev za brušenje z valji HCIC severnoameriškim in evropskim izdelovalcem opreme OEM zagotavljamo natančnost stopnje 1, podaljšano življenjsko dobo tesnil in vodilne hitrosti dobave za hidravlične aktuatorje z velikimi izvrtinami in dolgimi gibi."
Obrat je zdaj v celoti delujoč in proizvaja visoko tonažne teleskopske cilindre za prekucne polpriklopnike, cilindre za pakiranje odpadkov, cilindre ogrodja za mobilne žerjave in po meri prilagojene ojnice/varjene cilindre za uporabo v težki industriji.
Specifikacije in tolerance, navedene v tej objavi, odražajo potrjene parametre tovarniškega sprejemnega preskusa v proizvodnem obratu HCIC v Jinanu. Tehnične risbe, potrdila o preskusu materiala (MTR) in dokumentacija o skladnosti s standardom ISO 9001 so priloženi vsaki proizvodni pošiljki.
