​Vodnik za izbiro priljubljenega hidravličnega cilindra z velikimi zahtevami

I. Predgovor: ObčHidravlični cilinderNapake pri izbiri čezmorskih kupcev

1.1 Resnične težave, ki jih povzroča napačna izbira jeklenke

Kupci v Severni Ameriki, Evropi in Avstraliji pogosto izbirajo jeklenke samo po dolžini in debelini cevi, ne upoštevajo pa ujemanja delovnih pogojev.

Mnogi vgrajujejo cilindre ojnic na traktorje in prekucne prikolice. Nenehno neravno delo zrahlja jarmove in hitro ukrivi batnice. Poceni tanki varjeni valji s skobami počijo pod veliko obremenitvijo, kar povzroči zaustavitev proizvodnje in dodatne stroške vzdrževanja.

Štirivaljni slogi pokrivajo več kot 90 % globalnih zamenjav in naročil OEM. Ta vodnik razvršča priljubljene modele s praktičnimi referencami za izbiro za nabavno osebje in veletrgovce z deli.

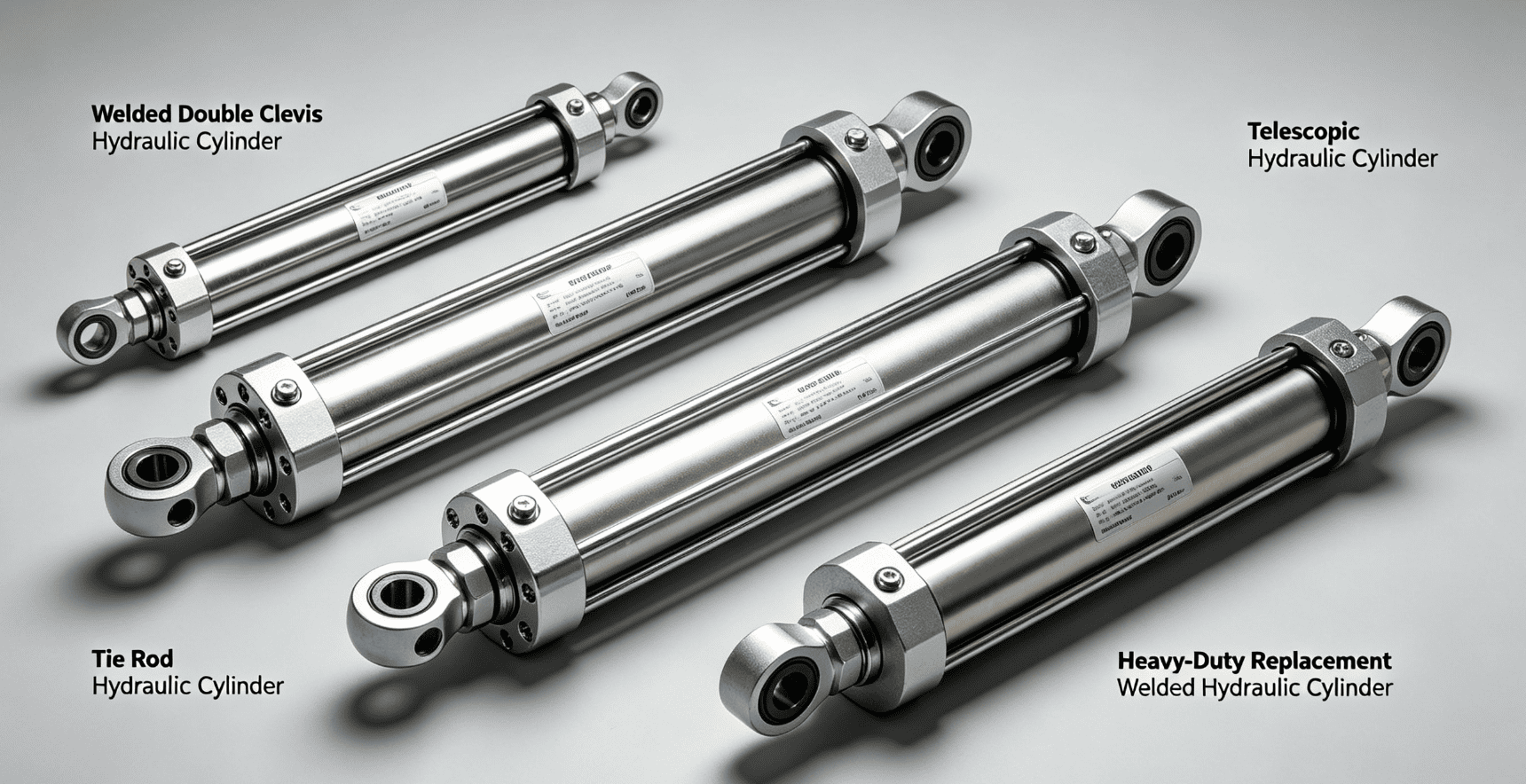

1.2 Štirje najbolje prodajani hidravlični cilindri za čezmorske trge

Varjen hidravlični cilinder z dvojno zaponko – Kmetijski stroji, cepilnik, kmetijska prikolica

Hidravlični cilinder ojnice – Notranja strojna oprema in oprema za avtomatizacijo

Teleskopski hidravlični cilinder — Ekskluzivna prekucna prikolica in prekucnik

Nadomestni varjeni hidravlični cilinder za težke obremenitve – poprodajni deli za mini bagre in nakladalce

II. Struktura, prednosti, slabosti in primerni scenariji

2.1Varjen hidravlični cilinder z dvojno zaponko(Najboljša izbira za mobilno opremo)

2.1.1 Glavne strukturne značilnosti

Cev in končni pokrovi so integrirani z varjenjem pod praškom brez zunanjih veznih palic. Dva konca uporabljata enodelne kovane dvojne sponke za namestitev zatiča.

Standardni delovni tlak 21 MPa, nadgrajena visokotlačna različica doseže 35 MPa, z izjemno zmogljivostjo proti vibracijam in proti stranski obremenitvi.

Nizkocenovni izdelki uporabljajo tanke spojke, ki zlahka počijo. Kvalificirani izdelki uporabljajo 8–12 mm varjenje s polnim prebojem, stabilni v blatnih zunanjih delovnih pogojih.

2.1.2 Ujemajoča se oprema in ciljne stranke

Namestite dvižno roko traktorja, cepilnik, kmetijsko prikolico, manjši nakladalnik, avtovleko.

Oskrba veletrgovcev s kmetijskimi deli, tovarn kmetijskih strojev in zunanjih servisnih delavnic.

2.1.3 Prednosti in slabosti

Prednosti: Kompakten, odporen proti prahu, enostaven za namestitev, prilagodljiva velikost izvrtine, hoda in luknje za zaklep

Proti: Moteče notranje razstavljanje, daljši dobavni rok za nestandardne velikosti

2.2 Hidravlični cilinder ojnice(splošen notranji industrijski tip)

2.2.1 Glavne strukturne značilnosti

Štiri vezne palice pritrdijo dva končna pokrova, primerna za razstavljanje in zamenjavo notranjih tesnil. Sledi mednarodnemu standardu NFPA z enotnim tlakom 21MPa.

Izpostavljene ojnice se pod dolgotrajnimi vibracijami zrahljajo, stranska sila pa bo upognila batnice, kar ne ustreza zunanjim mobilnim strojem.

2.2.2 Ujemajoča se oprema in ciljne stranke

Namestite strojna orodja, linije za avtomatizacijo pakiranja, notranje hidravlične stiskalnice, fiksne dvižne ploščadi.

Oskrba tovarn za avtomatizacijo, dobaviteljev vzdrževanja opreme in trgovcev z notranjimi hidravličnimi deli.

2.2.3 Prednosti in slabosti

Prednosti: Dovolj blaga na kraju samem, enostavno vzdrževanje, nizka cena, hitra dostava standardnih velikosti

Slabosti: Slaba odpornost na tresljaje, ni za uporabo na traktorjih in prikolicah

2.3 Teleskopski hidravlični cilinder(Posebno za prekucne prikolice)

2.3.1 Glavne strukturne značilnosti

Večstopenjska zasnova ugnezdenega rokava, kratka dolžina po umiku in dolg hod dviganja po iztegu. Večina jih ima enojno delovanje in se umikajo zaradi gravitacije, z 2–4 neobveznimi stopnjami.

Več raztegljivih stopenj prinaša šibkejši končni potisk, ki ni primeren za dvigovanje ultra težkih bremen.

2.3.2 Ujemajoča se oprema in ciljne stranke

Prilagodite kmetijske prekucne prikolice, prekucne tovornjake, sanitarna vozila za smeti, dvižne lestve.

Oskrba obratov za popravilo prikolic, veletrgovcev tovornih delov in proizvajalcev sanitarne opreme.

2.3.3 Prednosti in slabosti

Prednosti: Majhna uvlečena prostornina, dolg hod, preprost krog olja, nizka stopnja napak

Slabosti: Večslojna tesnila potrebujejo čisto hidravlično olje, brez aktivne hidravlične funkcije umika

2.4 Nadomestni varjeni hidravlični cilinder za težke obremenitve (nadomestni deli za bagre in nakladalce)

2.4.1 Glavne strukturne značilnosti

Izdelana iz debele brušene brezšivne cevi in ​​ojačane batnice proti upogibanju, usklajene s kovanim krogličnim zgibom ali enojno zaponko, debeli zvari s polnim prebojem podpirajo tlak največ 35 MPa.

Velikosti se popolnoma ujemajo z mini bagri CAT, Komatsu, Kubota za neposredno zamenjavo brez sprememb.

2.4.2 Ujemajoča se oprema in ciljne stranke

Namestite cilinder ogrodja/roke mini bagra, nagibni cilinder nakladalnika, mali cestni valjar.

Oskrbuje izvoznike gradbenih strojev, servisne delavnice in majhne tovarne inženirske opreme.

2.4.3 Prednosti in slabosti

Za: Natančna nadomestna velikost, odporen na udarce, vzdržljiv na gradbiščih, veliko ponovnih naročil

Slabosti: Različni modeli, nestandardni stroji potrebujejo prilagoditev na podlagi starih podatkov o cilindrih

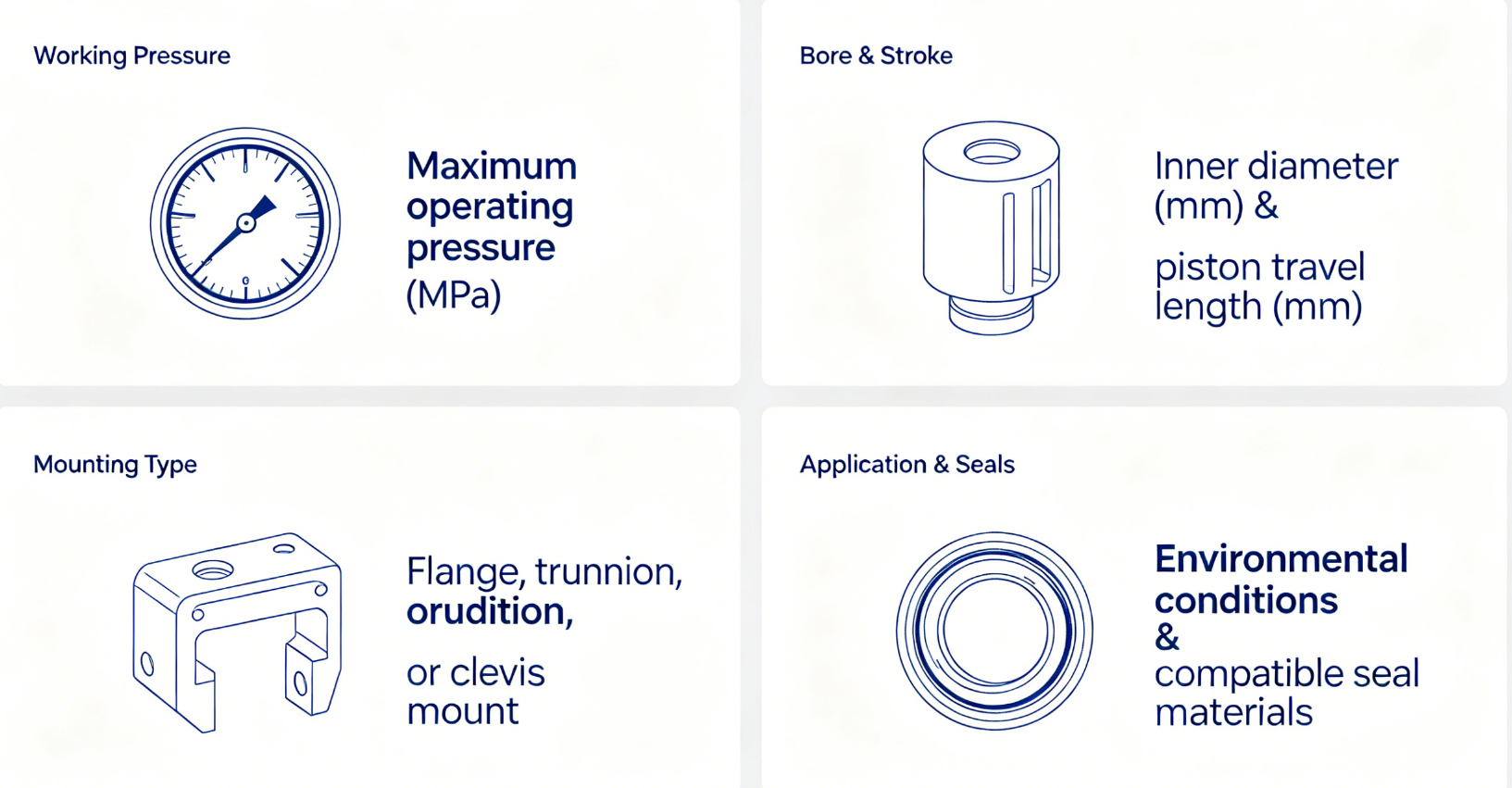

III. Parametri univerzalne izbire jedra

3.1 Ujemanje delovnega tlaka

Standardni model 21MPa (3000PSI) ustreza večini kmetijske in notranje opreme, kar predstavlja 90 % naročil z visoko stroškovno učinkovitostjo.

25–35 MPa zgoščena visokotlačna različica za bagre in rudarske udarne delovne pogoje.

3.2 Pravila za izbiro izvrtine in giba

Dvižna sila se nanaša samo na tlak v izvrtini in sistemu; daljši hod ne more izboljšati nosilnosti.

Pri zamenjavi starih valjev izmerite polno dolžino umika in iztega, vizualna presoja zlahka povzroči pomanjkanje giba in puščanje olja.

Izberite teleskopske cilindre za dolg hod z omejenim prostorom; izberite varjene cilindre z dvojno zaponko za opremo za več kotno nihanje.

3.3 Hitro ujemanje vrste nosilca

Zunanji dvižni stroji z več koti: Varjen hidravlični cilinder z dvojno zaklepno ročico

Stabilna notranja nizkotlačna oprema: hidravlični cilinder ojnice

Dvigovanje prekucne prikolice z dolgim ​​hodom: Teleskopski hidravlični cilinder

Zgibna roka bagra: nadomestni varjeni hidravlični cilinder za težka dela

3.4 Razporeditev tesnil in protikorozijskih sredstev glede na delovno okolje

Normalno notranje čisto stanje: NBR tesnila + črna barva proti rjavenju

Blatna zunanja kmetija: debela kromirana batnica + zunanji pokrov proti prahu

Okolje obalne slane megle: Celotna pocinkana protikorozijska plast

Stanje vročega olja pri visoki temperaturi: FKM tesnila iz fluorove gume za preprečevanje notranjega in zunanjega puščanja

IV. Tabela hitre izbire po panogah

4.1 Kmetijski stroji

Prva izbira: Dvosmerno delujoč varjen hidravlični cilinder z dvojno zaponko

Izogibajte se: Cilindri ojnic se pod tresljaji zlahka zlomijo; teleskopski cilindri s predolgim ​​hodom ne ustrezajo majhni kmetijski opremi

4.2 Tovorna in sanitarna odlagališča

Prva izbira: 2–4-stopenjski teleskopski hidravlični cilinder z enojnim delovanjem

Alternativa: Varjen cilinder z dvojno skobo z dolgim ​​hodom za lahke majhne prikolice

4.3 Mali gradbeni stroji

Prva izbira: zmogljiv nadomestni varjeni hidravlični cilinder

Alternativa: odebeljen visokotlačni cilinder z dvojno zaponko za velike kmetijske nakladalce

4.4 Avtomatizacija in obdelovalni stroji

Prva izbira: Standardni hidravlični cilinder ojnice

Izogibajte se: drage varjene jeklenke so nepotrebne za fiksno notranjo opremo

V. Pogoste napake in predlogi za izogibanje

5.1 Varjen valj z dvojno zaskočno spojko

Tanko spojena sponka pod veliko obremenitvijo poči, tanki zvari povzročajo pronicanje olja. Potrdite kovano integrirano zaponko in 8 mm+ zvarov s popolno penetracijo, debelo kromirano palico, priporočljivo za uporabo na prostem.

5.2 Hidravlični cilinder ojnice

Vibracije zrahljajo ojnice in ukrivijo batnice, dovoljeno samo za stabilno opremo v zaprtih prostorih.

5.3 Teleskopski hidravlični cilinder

Nadzorujte veliko obremenitev v prvih dveh stopnjah; popoln izteg povzroči oster padec potiska. Redno menjajte hidravlično olje, da zaščitite večslojna tesnila.

5.4 Nadomestni cilinder bagra

Napačne velikosti ni mogoče normalno namestiti, pred naročilom pošljite fotografije starih cilindrov in modele strojev za potrditev.

VI. Posvetovanje po meri in zamenjava

Našim inženirjem pošljite naslednje podatke, da v 24 urah dobite ustrezne načrte:

Strojna industrija in celoten model

Jasne fotografije starih pritrdilnih koncev cilindra

Izmerjena izvrtina, premer palice, popolnoma iztegnjena in uvlečena dolžina

Delovni tlak in okolje (visoka temperatura, morje, blatno mesto)

Podpiramo prilagoditev 1 kos vzorcev za vse štiri vrste jeklenk, vsak izdelek s popolnim poročilom o tlačnem preskusu in 12-mesečno garancijo.
