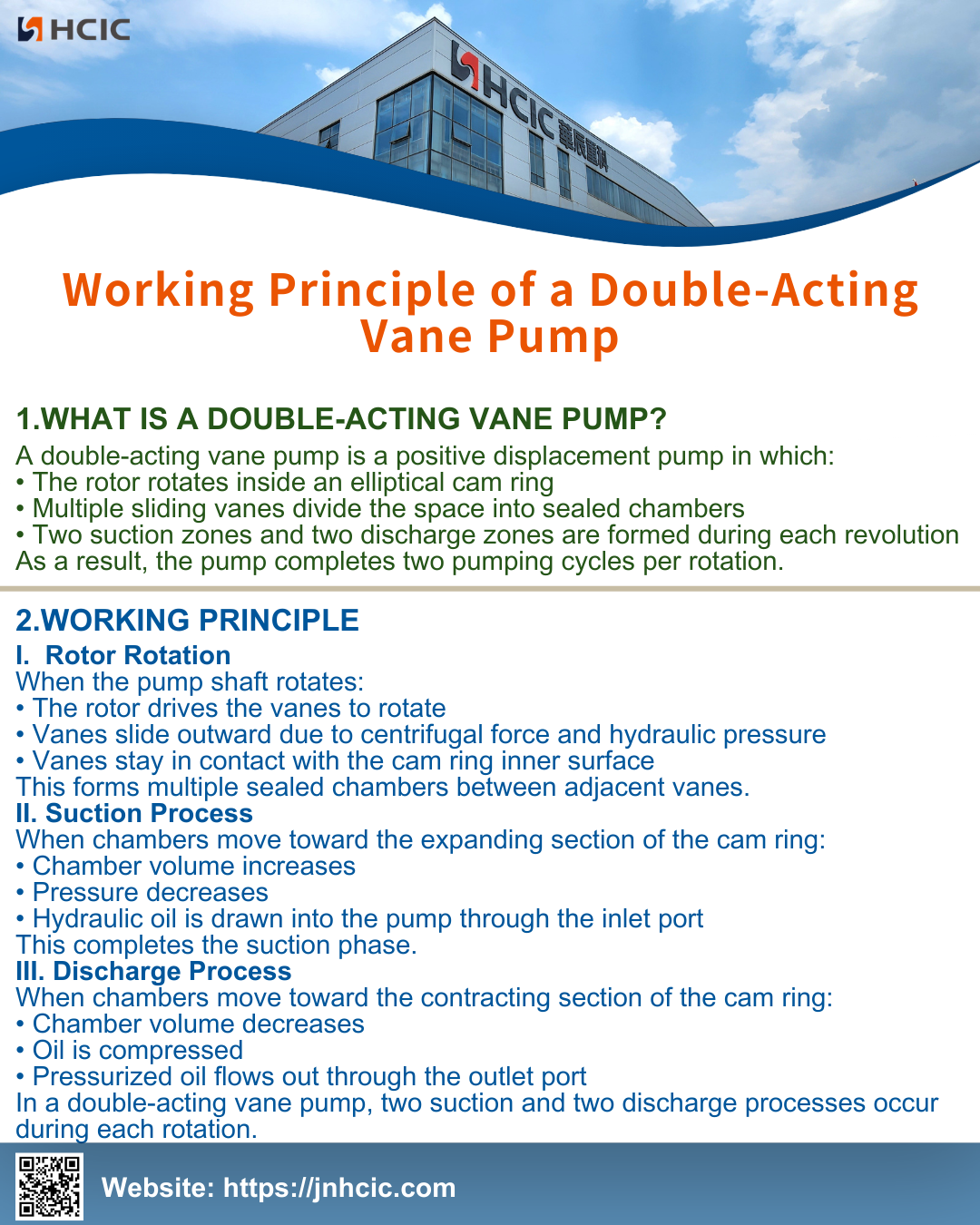

Načelo delovanja dvostransko delujoče lopatne črpalke

Kaj je dvostransko delujoča lopatica?

Krilatna črpalka z dvojnim delovanjem je prostorninska črpalka, pri kateri:

• Rotor se vrti znotraj eliptičnega odmičnega obroča

• Več drsnih lopatic razdeli prostor v zaprte komore

• Med vsakim obratom se oblikujejo dve sesalni coni in dve izpustni coni

Posledično črpalka opravi dva črpalna cikla na vrtenje.

Načelo delovanja

1. Vrtenje rotorja

Ko se gred črpalke vrti:

• Rotor poganja lopatice k vrtenju

• Lopatice drsijo navzven zaradi centrifugalne sile in hidravličnega tlaka

• Lopatice ostanejo v stiku z notranjo površino odmičnega obroča

To tvori več zaprtih komor med sosednjimi lopaticami.

2. Postopek sesanja

Ko se komore premaknejo proti razširljivemu delu obroča odmikača:

• Prostornina komore se poveča

• Tlak se zmanjša

• Hidravlično olje se črpa v črpalko skozi vstopno odprtino

S tem je faza sesanja zaključena.

3. Postopek praznjenja

Ko se komore premaknejo proti krčnemu delu obroča odmikača:

• Prostornina komore se zmanjša

• Olje je stisnjeno

• Olje pod tlakom teče skozi izhodno odprtino

Pri dvodelujoči lamelni črpalki se med vsakim vrtenjem zgodita dva sesalna in dva izpustna procesa.
