V industrijskih hidravličnih sistemih sta najpogosteje uporabljena aktuatorja varjeni hidravlični cilindri in hidravlični cilindri z ojnicami. Številni proizvajalci opreme, kupci in inženirji se pri izbiri med obema pogosto znajdejo v dilemi. V resnici ni absolutne "boljše" možnosti; vse je odvisno od tega, ali ustreza določenemu scenariju uporabe. Ta članek nudi objektivno primerjavo, ki temelji na realni strukturi, zmogljivosti, prednostih, slabostih in scenarijih uporabe, ki vam pomaga hitro narediti pravo izbiro.

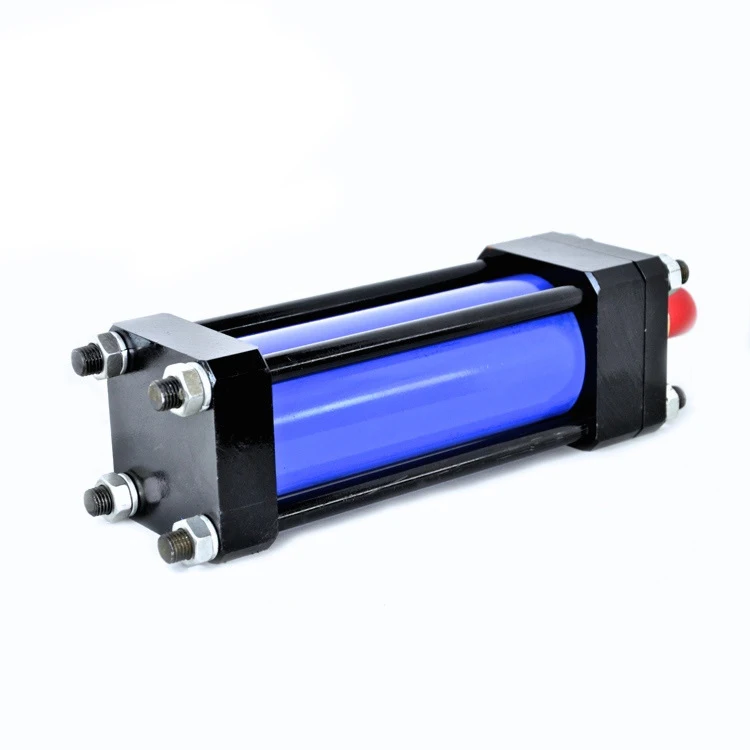

1.1Hidravlični cilindri ojnicso osredotočeni na modularno zasnovo sestava. Cev cilindra in končni pokrovi so pritrjeni z več veznimi palicami visoke trdnosti, pri čemer celotno strukturo držijo skupaj vijačne povezave brez obsežnega varjenja. Ti izdelki na splošno sledijo mednarodnim standardom in nudijo močno medsebojno zamenljivost. Tipična velikost izvrtine je od 30–200 mm, delovni tlak je 7–21 MPa, dolžina giba pa le redko preseže 3 metre.

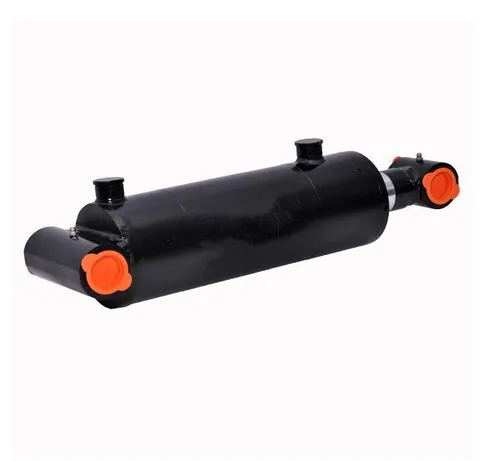

1.2 Varjeni hidravlični cilindrinamesto tega uporabite integralno varjeno konstrukcijo. Njihov valj in končni pokrovi so neposredno varjeni s taljenjem, brez zunanjih veznih drogov, ki bi omejili togost. Gradimo jih z debelejšimi brezšivnimi jeklenimi cevmi, tako da standardne ocene tlaka dosežejo 16–31,5 MPa, enote za težka dela po meri pa lahko dosežejo 35 MPa. Največja velikost izvrtine je 500 mm, hod pa lahko preseže 6 metrov – kot nalašč za težke obremenitve in uporabo z dolgim hodom.
2.2 Zahvaljujoč njihovi preprosti strukturi je mogoče obrabne dele, kot so tesnila in vodilne puše, hitro zamenjati – ni potrebe po profesionalni opremi za varjenje ali modnem orodju. Celo splošni mehanik lahko zaključi vzdrževanje, kar učinkovito skrajša čas izpada opreme.
2.3 Vendar pa so tudi njihove omejitve precej jasne: omejena tlačna zmogljivost in le povprečna odpornost na udarce. V okoljih z dolgotrajnimi vibracijami in pogostimi udarci so ojnice nagnjene k raztezanju, matice pa k popuščanju, kar lahko povzroči puščanje olja ali zmanjšanje natančnosti. Zato so primernejši za aplikacije z zmernim pritiskom, čistim okoljem in stabilnimi obremenitvami.
3.1 Varjeni hidravlični cilindri s popolnoma varjeno konstrukcijo brez ojnic zagotavljajo bolj kompaktno zasnovo in vrhunsko togost. Prenesejo večje stranske obremenitve in udarne sile ter ohranjajo enakomerno delovanje v težkih okoljih, kot so visoke temperature, močan prah, visoka vlažnost in velike obremenitve. Znotraj istega namestitvenega prostora lahko varjen valj sprejme večjo izvrtino in daljši hod.
3.2 Glavna pomanjkljivost je, da je popravilo na kraju samem skoraj nemogoče, če so telo jeklenke ali zvari poškodovani. Potrebna je tovarniška predelava, kar vodi do daljših izpadov in višjih stroškov vzdrževanja. Poleg tega so zaradi svoje visoke stopnje prilagajanja manj prilagodljivi v množični proizvodnji v primerjavi z valji ojnice.
Oprema za avtomatizacijo, obdelovalni stroji, stroji za brizganje in pakirni stroji
Mali in srednje veliki hidravlični sistemi in standardna oprema
Scenariji, ki zahtevajo visoko priročnost vzdrževanja in kratke dobavne roke
Gradbeni stroji, rudarski stroji in metalurška oprema
Pomorska, morska, fotovoltaična in vetrna oprema za težka bremena
Visokotlačni, dolgi hod, težki pogoji in nestandardni prilagojeni projekti
Če povzamem logiko izbire iz izkušenj iz resničnega sveta:
Če je delovni tlak pod 21 MPa, so aplikacije standardne, enostavno vzdrževanje pa je vaš glavni poudarek → izberite hidravlični cilinder ojnice.
Če delovni tlak preseže 21MPa, so udarci močni, je malo prostora ali je okolje grobo → izberite varjen hidravlični cilinder.
Oba sta trdna in preverjena izdelka. Šele ko jeklenko združite z dejanskimi zahtevami dela, nastavitvijo uporabe in dolgoročno nego, lahko dosežete najboljšo vrednost in zmanjšate napake na minimum.
