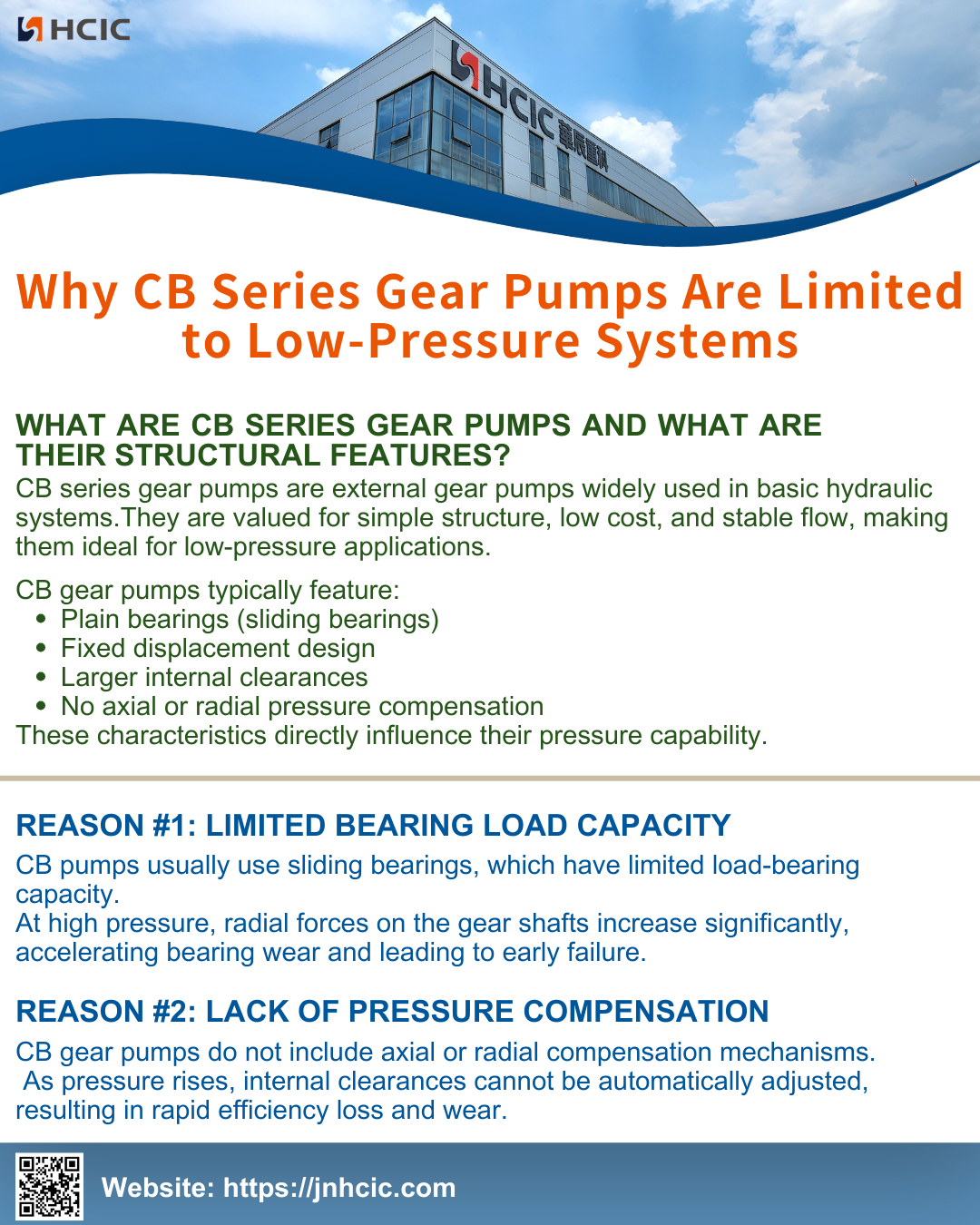

Zakaj so zobniške črpalke serije CB omejene na nizkotlačne sisteme

Kaj so zobniške črpalke serije CB in kakšne so njihove strukturne značilnosti?

Zobniške črpalke serije CB so zunanje zobniške črpalke, ki se pogosto uporabljajo v osnovnih hidravličnih sistemih.

Cenjeni so zaradi preproste strukture, nizkih stroškov in stabilnega pretoka, zaradi česar so idealni za nizkotlačne aplikacije.

Zobniške črpalke CB imajo običajno:

Drsni ležaji (drsni ležaji)

Zasnova s ​​fiksnim odmikom

Večje notranje zračnosti

Brez aksialne ali radialne kompenzacije tlaka

Te značilnosti neposredno vplivajo na njihovo tlačno sposobnost.

Zakaj so zobniške črpalke serije CB omejene na nizkotlačne sisteme

1. Razlog #1: Omejena nosilnost

Črpalke CB običajno uporabljajo drsne ležaje, ki imajo omejeno nosilnost.

Pri visokem tlaku se radialne sile na gredi zobnikov znatno povečajo, kar pospeši obrabo ležajev in povzroči zgodnjo odpoved.

2. Razlog št. 2: Pomanjkanje kompenzacije tlaka

Zobniške črpalke CB ne vključujejo aksialnih ali radialnih kompenzacijskih mehanizmov.

Ko tlak narašča, notranjih zračnosti ni mogoče samodejno prilagoditi, kar povzroči hitro izgubo učinkovitosti in obrabo.

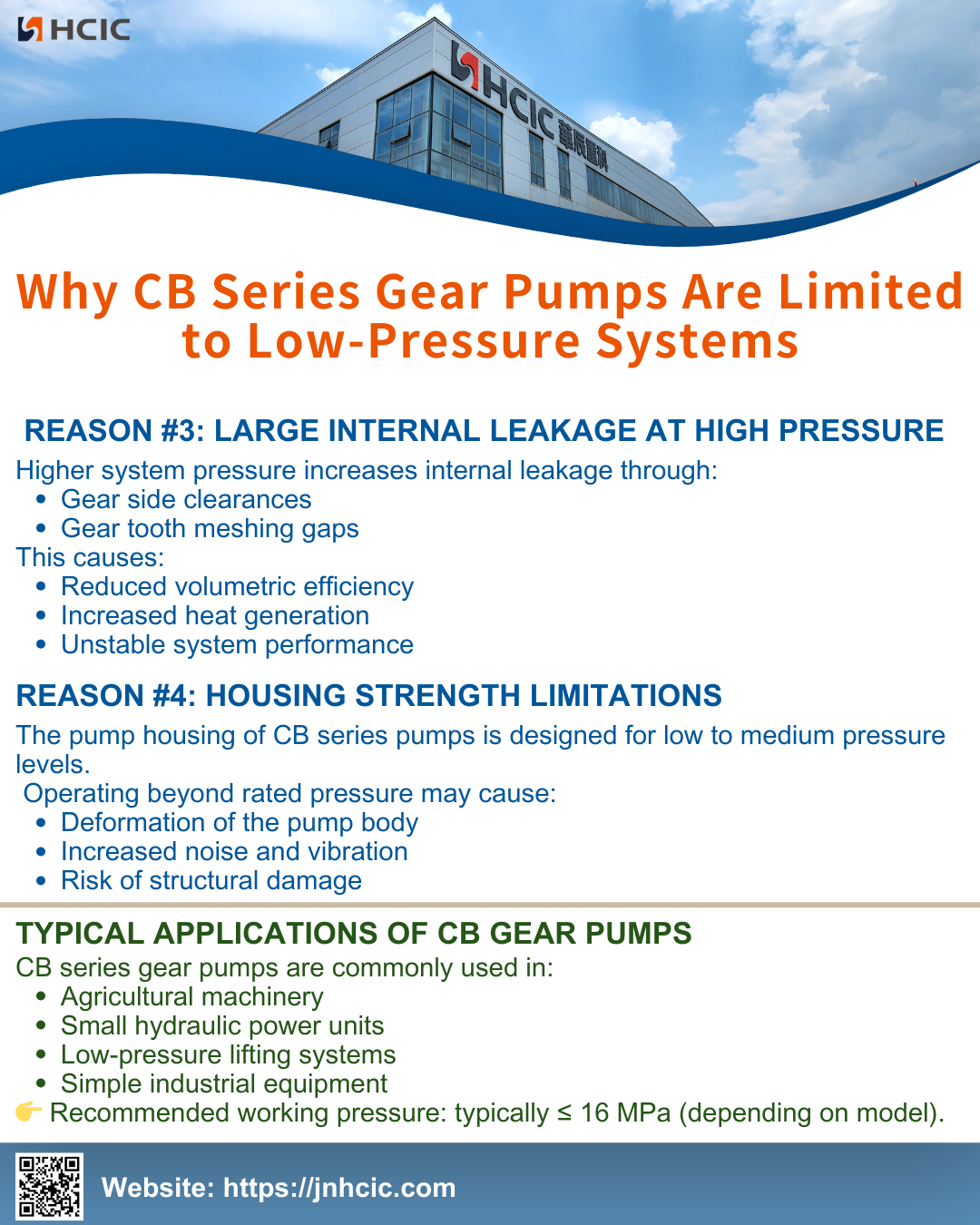

3. Razlog #3: Veliko notranje puščanje pri visokem tlaku

Višji sistemski tlak poveča notranje puščanje zaradi:

Stranski odmiki menjalnika

Reži med zobmi zobnikov

To povzroča:

Zmanjšana volumetrična učinkovitost

Povečana proizvodnja toplote

Nestabilno delovanje sistema

4. Razlog št. 4: Omejitve glede trdnosti ohišja

Ohišje črpalk serije CB je zasnovano za nizke do srednje nivoje tlaka.

Delovanje nad nazivnim tlakom lahko povzroči:

Deformacija telesa črpalke

Povečan hrup in vibracije

Nevarnost strukturnih poškodb

Tipične uporabe zobniških črpalk CB

Zobniške črpalke serije CB se običajno uporabljajo v:

Kmetijski stroji

Majhne hidravlične enote

Nizkotlačni dvižni sistemi

Enostavna industrijska oprema

Priporočen delovni tlak: običajno ≤ 16 MPa (odvisno od modela).
