Preglejte kataloške mere motornega dvigala Model 520 in preverite prostor okvirja, vgradno geometrijo in servisni prostor pred projektom prekucne prikolice.

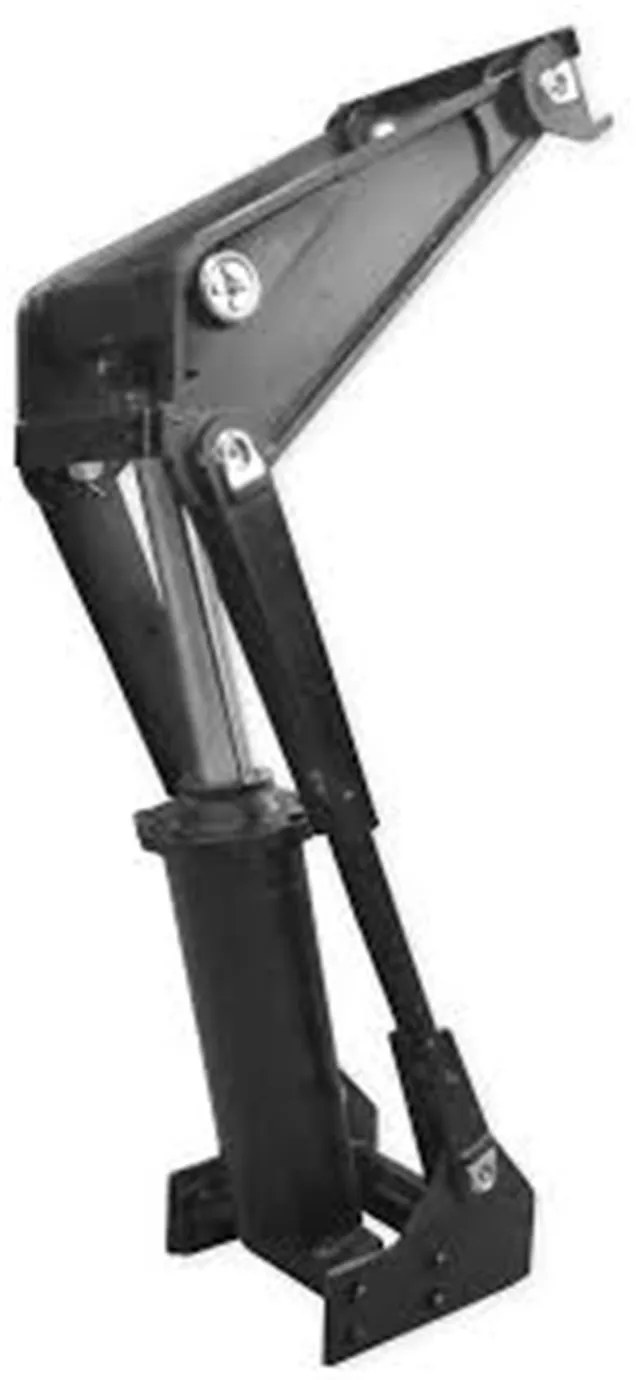

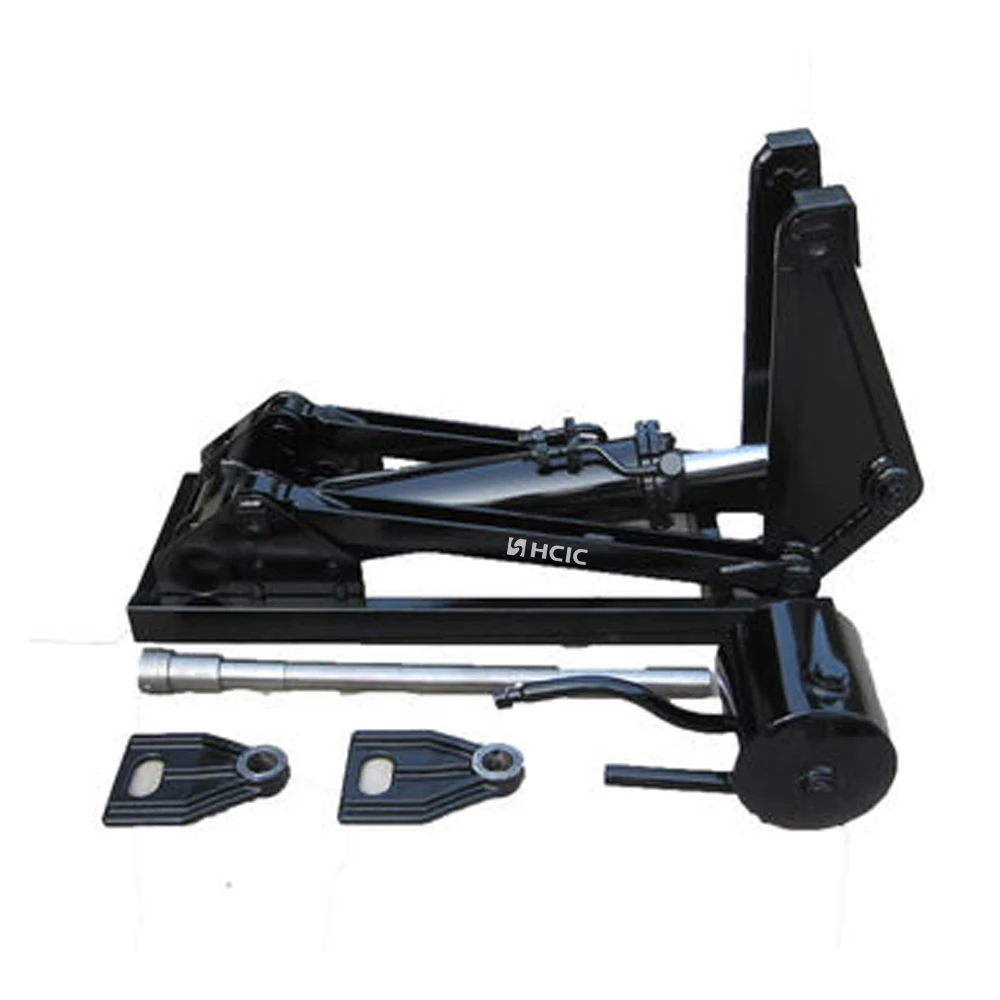

Motorno dvigalo Model 520 je kompaktna dvižna komponenta, navedena v priloženem katalogu American Power Hoists. Za izdelovalca prekucnih prikolic ali nadomestnega kupca prvo vprašanje ni le, ali lahko dvigalo dvigne. To je, ali dvigalo ustreza razpoložljivemu prostoru okvirja, postavitvi vrtišča in poti gibanja.
Stran z modelom 520 vsebuje reference sedmih dimenzij, od A do G. Te dimenzije dajejo inženirsko izhodišče za preverjanje ovoja namestitve, preden so konstrukcija prikolice, hidravlično vezje in podrobnosti o montaži dokončani.
| Parameter | Kataloška vrednost |
|---|---|
| Model | 520 |
| Kategorija izdelka | Močno dvigalo |
| Dimenzija A | 24.00 in |
| Dimenzija B | 28,25 in |
| Dimenzija C | 19,25 in |
| Dimenzija D | 5,00 in |
| Dimenzija E | 47,63 in |
| Dimenzija F | 16,25 in |
| Dimenzija G | 11,75 in |
Te vrednosti so prepisane s strani kataloga modela 520. Prvotno risbo in strankine dejanske mere prikolice je treba preveriti pred odobritvijo proizvodnje.
Dvižni sistem prekucnega priklopnika se premika skozi spreminjajoči se kot. Prostor, ki je na voljo, ko je telo zaprto, ni nujno enak prostoru, ki je na voljo med dviganjem. Dvigalo mora sedeti znotraj okvirja, se pravilno povezati s podporno strukturo in ostati stran od premikajočega se telesa med ciklom.
Iz tega razloga je treba motorno dvigalo modela 520 pregledati kot del celotnega sistema dviganja in ne kot izolirano komponento. Karoserija prikolice, zadnji tečaji, sprednja pritrdilna konstrukcija in hidravlični priključki vplivajo na končno namestitev.
Mere A, B in C so uporabne pri primerjavi dvigala z razpoložljivim prostorom med okvirjem prikolice in karoserijo. Najprej izmerite priklopnik v zaprtem položaju, nato pa preverite pot gibanja, ko se telo začne nagibati.
Samo statična meritev lahko zgreši poseg v prečne nosilce, nosilce, cevi ali spodnjo stran karoserije. Najvarnejši pregled je z dimenzionirano risbo ali fotografijami z označenimi ključnimi razdaljami.
Reference D, F in G pomagajo kupcu primerjati dvigalo z načrtovanimi podpornimi ploščami, lokacijami čepov in ojačitvijo okvirja. Te vrednosti se ne smejo uporabljati za reprodukcijo celotnega načrta vgradnje brez izvirne risbe in projektnih dimenzij.
Montažna konstrukcija mora prenesti dvižno reakcijo na okvir priklopnika. Debelina nosilca, poravnava zatičev in zasnova zvara zato zahtevajo ločen inženirski pregled.
V katalogu je navedena dimenzija E kot 47,63 palcev za model 520. Ta meritev je pomembna, če ima priklopnik omejeno dolžino namestitve ali ko je treba dvigalo namestiti okoli obstoječih elementov okvirja.
Preverite to dimenzijo skupaj z zaprtim položajem karoserije, lokacijo tečajev in prostorom za servisni dostop. Pustite prostor za inšpekcijo in hidravlično povezovanje, namesto da načrtujete namestitev okoli meritve, ki ne pušča praktičnega dostopa.
Motorno dvigalo Model 520 je primerno za razprave o dvižnem sistemu prekucnih prikolic, kjer kupec potrebuje opredeljeno referenco kataloga in dimenzijsko osnovo za pregled vgradnje. Lahko se upošteva pri izdelavi priklopnikov OEM, nadomestnih projektih in preoblikovanju sistema, odvisno od potrditve celotne mehanske in hidravlične ureditve.
Priložena stran kataloga modela 520 navaja referenčne dimenzije, vendar ne zagotavlja preverjene zmogljivosti, vrednosti delovnega tlaka, življenjske dobe ali potrdila za ta model. Te podrobnosti je treba potrditi za dejanski projekt, namesto da bi jih sklepali iz številke modela.
Uporabna poizvedba o dvigalu Model 520 mora vsebovati:
- Vrsta prikolice in dimenzije karoserije
- Razpoložljiv prostor med okvirjem in karoserijo
- Zadnji položaj tečajev in sprednje pritrdilne točke
- Središča čepov in dimenzije nosilcev
- Zaprti in delovni položaji karoserije
- Obstoječa črpalka, ventili, cevi in krmilniki, če gre za zamenjavo
- Fotografije ali dimenzijski izris trenutne instalacije
- Zahtevano zaporedje dviganja in delovno okolje
Te informacije omogočajo dobavitelju, da razpravlja o vgradnji brez ugibanja o skritih strukturnih podrobnostih.
Dvigalo modela 520 je treba izbrati s pregledom vgradnje in ne samo z ujemanjem številke modela. Njegove dimenzije v katalogu – zlasti 47,63-palčna dimenzija E, 24,00-palčna dimenzija A in 11,75-palčna dimenzija G – so uporabna izhodiščna točka za preverjanje namestitve prekucnika.
Za natančno ponudbo pošljite risbo priklopnika, vgradne mere in obstoječe hidravlične informacije na HCIC. Končna odločitev mora temeljiti na celotni ureditvi dviga in najnovejši tehnični risbi.
HCIC razvija in proizvaja hidravlične cilindre in pogonske enote za uporabo v vozilih in industriji. Za projekt modela 520 lahko HCIC pregleda razpoložljive informacije o namestitvi in identificira tehnične podrobnosti, potrebne za OEM ali ponudbo za zamenjavo.
