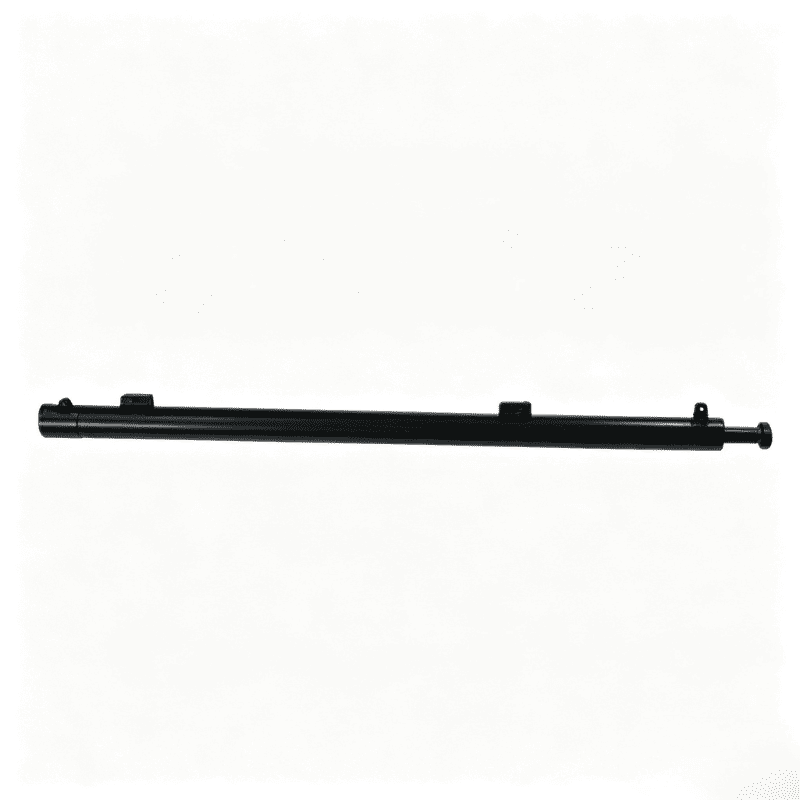

Hidravlični cilinder sistema ponjav HR4752 ima 2-palčno izvrtino, 1,25-palčno palico in 36-palčni hod za aplikacije dviganja portala na sistemih pokrovov tovornjakov in prikolic.
Bore:
2 inRod diameter:
1,25 inStroke:
36 inHidravlični cilinder HR4752 za sisteme s ponjavami je kataloški cilinder za aplikacije dviganja portala. Katalog HCIC-2026 identificira model z 2-palčno izvrtino, 1,25-palčno palico in 36-palčnim gibom. Njegova navedena uporaba je dvižni cilinder portala, ki se uporablja v sistemu hidravlične ponjave.
Cilindra s ponjavo ne izberemo samo z gibom. Deluje s portalom, geometrijo roke, materialom pokrova, pritrdilnimi točkami in hidravličnim krmiljenjem. Cilinder mora zagotavljati zahtevano gibanje, medtem ko se prilega razpoložljivemu prostoru in se izogiba posegom v okvir ponjave med raztezanjem in umikanjem.
| Parameter | Kataloška vrednost |
|---|---|
| Model | HR4752 |
| Kategorija izdelka | Hidravlični cilinder sistema ponjave |
| Dolgčas | 2 in |
| Premer palice | 1,25 in |
| Možganska kap | 36 in |
| Aplikacija kataloga | Cilinder za dvig portala |
| Vir | Katalog HCIC-2026, str. 8 |
Tabela vsebuje vrednosti, specifične za model, vidne v katalogu. Stran kataloga ne zagotavlja vrednosti delovnega tlaka, teže, zaprte dolžine ali pretoka, specifičnega za model, za HR4752, zato te vrednosti tukaj niso izmišljene.

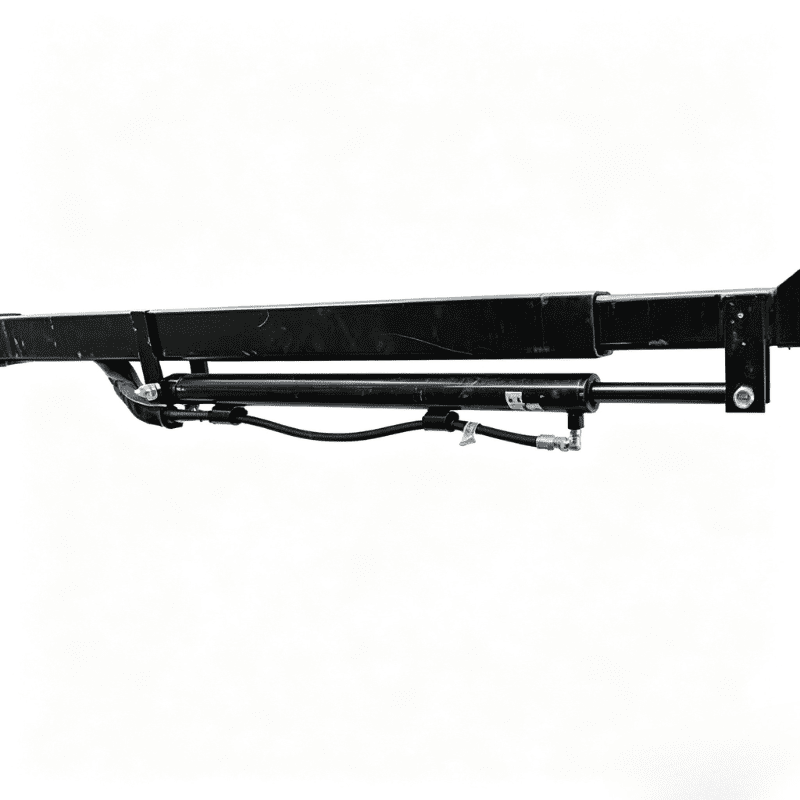

HR4752 se uporablja kot aktuator v mehanizmu sistema ponjav. Hidravlični cilinder pretvarja tlak in pretok v linearno gibanje. To gibanje se nato prenese skozi portal ali strukturo rok za dvig, položaj ali premikanje sistema pokrova, odvisno od razporeditve stroja.
36-palčni gib določa linearni hod valja. Dejansko gibanje ponjave je odvisno od razmerja povezave, položajev vrtenja in geometrije portala. Cilinder s pravilnim hodom je lahko še vedno neprimeren, če se njegova pritrdilna središča ali kot premikanja ne ujemajo z obstoječim okvirjem.
2-palčna izvrtina in 1,25-palčna palica sta pomembni za ujemanje sistema. Vrtina je povezana z razpoložljivim tlačnim območjem, medtem ko premer palice vpliva na površino ob strani palice, mehansko vodenje in geometrijo povezave. Končni izračuni sile in hitrosti zahtevajo podatke o dejanskem hidravličnem tlaku in pretoku iz krogotoka stroja.
Katalog postavlja HR4752 kot portalni dvižni cilinder. To daje proizvajalcu originalne opreme ali nadomestnemu kupcu jasnejše izhodišče kot generični opis cilindra, vendar je končna odobritev še vedno odvisna od dejanskega sklopa portala in mehanizma za ponjavo.
36-palčni hod zagotavlja znatno linearno območje gibanja za aktuator sistema ponjave. Monter mora preslikati ta hod na dvignjen in spuščen položaj portala, pri čemer preveri oba končna položaja in celotno pot med njima.
Velikosti izvrtine in palice zagotavljajo dimenzijsko osnovo za zamenjavo cilindra in pregled hidravlične sile. Preveriti jih je treba z montažnimi zatiči, nosilci, cevnimi priključki in razpoložljivim odmikom, namesto da bi jih obravnavali kot posamezne številke.
Številka modela HR4752 in opis uporabe lahko vzdrževalcem pomagata prepoznati predvideno družino delov. Za zanesljivo zamenjavo pošljite fotografije, namestitvene mere, zahteve glede giba in podrobnosti vezja, da jeklenko lahko primerjate z obstoječim sistemom.
Preden naročite HR4752, preglejte naslednje točke:
Valja ne bi smeli prisiliti, da bi kompenziral upognjen portal, poškodovano vrtišče ali nepravilen kot namestitve. Če mehanizem ni poravnan, samo zamenjava aktuatorja morda ne bo rešila težave pri delovanju.

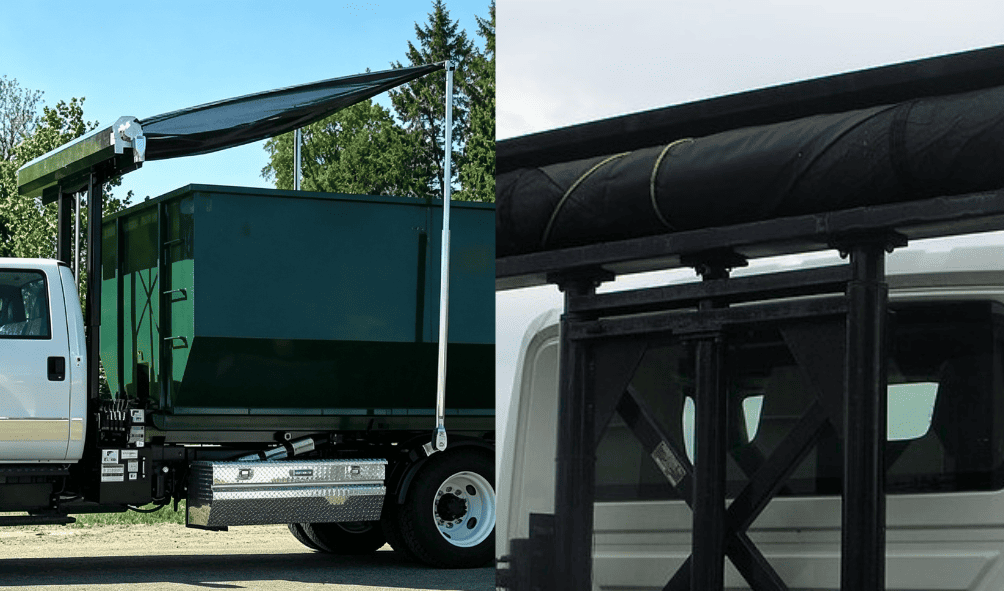

Hidravlični cilinder HR4752 za sisteme s ponjavami je namenjen za sisteme s ponjavami in aplikacije za dvig portala, opredeljene v katalogu HCIC. Ti sistemi se običajno uporabljajo na opremi za tovornjake in prikolice, ki potrebujejo motorno premikanje pokrova, vendar je treba za vsak projekt potrditi dejansko vrsto opreme, postavitev okvirja in mehanizem ponjave.
Članek ne trdi, da HR4752 ustreza vsakemu sistemu ponjav ali vsakemu modelu tovornjaka. Pravilni cilinder je odvisen od vgradne geometrije stroja, zahtev glede gibanja, hidravličnega kroga in razpoložljivega prostora.
Za pregled projekta HR4752 pripravite:
Če jeklenko zamenjate po okvari, vključite fotografije pritrdilnih točk, površine droga, cevi, zatičev in okoliške strukture. To pomaga ločiti vprašanje identifikacije cilindra od širšega problema mehanizma.
HR4752 je osredotočen aktuator s sistemom ponjave z jasno kataloško identiteto: portalni dvižni cilinder z 2-palčno izvrtino, 1,25-palčno palico in 36-palčnim gibom. Te vrednosti podpirajo začetno zamenjavo ali pregled OEM, vendar ne nadomestijo preverjanja vgradne geometrije, povezave, napeljave cevi in hidravličnega nadzora.
Pošljite HCIC podatke o obstoječem cilindru in risbe sistema ponjav, da potrdite, ali se hidravlični cilinder HR4752 za sisteme ponjav ujema z dejanskim strojem. Pregled jeklenke skupaj s portalom je varnejša pot do zanesljive odločitve o zamenjavi.
HCIC proizvaja hidravlične cilindre, hidravlične agregate in hidravlične sisteme za uporabo v vozilih, prikolicah in industriji. Tehnično ustreznost je treba potrditi glede na dejansko zasnovo opreme in pogoje delovanja.
