Hidravlični cilinder za kombajn

1. Definicija izdelka in scenariji uporabe

1.1 Opredelitev izdelka

Izdelujemo namenske hidravlične cilindre za vse vrste žetvenih strojev, vključno z kombajni, kombajni za žetev koruze in riža. Te komponente pretvarjajo hidravlično moč v premočrtno gibanje in so dovolj močne, da so kos težkim delovnim pogojem na kmetijah. Pretvarja hidravlični tlak v linearno mehansko silo za pogon kritičnih gibljivih delov na kombajnu.

Za razliko od industrijskih jeklenk za splošno uporabo je zasnovan za visoke vibracije, močan prah, blato, velika temperaturna nihanja in dolgotrajno neprekinjeno delovanje na kmetijskih poljih. Glavne značilnosti: stabilno gibanje pri nizki hitrosti, močna odpornost na udarce, zanesljivo tesnjenje in dolga življenjska doba.

1.2 Scenariji uporabe

Ta hidravlični cilinder se popolnoma ujema z glavnimi modeli žetvenih strojev za velike komercialne kmetije v Severni Ameriki, Evropi, Avstraliji in jugovzhodni Aziji ter se prilagaja lokalnim mehaniziranim operacijam žetve na velikih površinah:

Tipični položaji:

• Dvižni cilinder glave:Uporablja se za žetev žita na velikih ravnih kmetijah v Združenih državah, Kanadi in Avstraliji. Fleksibilno prilagaja višino rezanja, da se prilagodi neravnim njivam in različnim višinam rasti posevkov, kar zmanjšuje izgubo zrn med obsežnim neprekinjenim spravilom.
• Cilinder za nastavitev koluta:Primerno za evropske scenarije žetve pšenice in ječmena, optimizacija kota hranjenja pridelka za reševanje blokade hranjenja, ki jo povzroča gosto sajenje pridelkov na čezmorskih kmetijskih zemljiščih z visokim donosom.
• Razkladalni cilinder rezervoarja za žito:Zasnovan za žetvene stroje z veliko prostornino, ki se uporabljajo na ameriških kmetijah za pridelavo koruze in soje, ki podpirajo pogoste postopke razkladanja pri visokih hitrostih za izboljšanje splošne učinkovitosti žetve na kmetijskih zemljiščih z velikimi površinami.
• Cilinder za nastavitev mlatilnice:Prilagodite se raznovrstnemu spravilu pridelkov na evropskih mešanih območjih sajenja, prilagodite prostor za mlatev za pšenico, riž, koruzo in sojo, da zadostite lokalnim potrebam po spravilu v kolobarju.
• Cilinder za izravnavo šasije:Pogosto se uporablja na hribovitih kmetijskih zemljiščih v južni Evropi in jugovzhodni Aziji, saj ohranja stabilnost kombajnov na nagnjenih poljih in zagotavlja normalno delovanje na zapletenem čezmorskem terenu.

2. Parametri tehnične specifikacije

2.1 Tabela parametrov

3. Material in proizvodni proces

3.1 Glavni materiali

• Cev cilindra: brezšivna jeklena cev 27SiMn ali 45# (GB/T 8713-2018). Visoka natezna trdnost, dobra varivost, tlačna odpornost do 40 MPa.
• Batnica: 45Cr / 40Cr srednje ogljikovo legirano jeklo.
• o Kaljeno + kaljeno (HRC 28–34) za žilavost in odpornost na udarce.
• o Površinsko trdo kromirano (25–30 μm), HV ≥800, proti rjavenju, proti obrabi, odporno na blato.
• Bat in vodilna puša: lito železo + nodularna litina, odporna proti obrabi, dobro prileganje s tesnili.
• Komplet tesnil: uvožena kompozitna tesnila: glavno tesnilo FKM + protiprašno tesnilo HNBR + obrabni obroč iz PTFE. Odporen je na visoko temperaturo, blatno vodo in pogosto povratno gibanje.

3.2 Ključni procesi

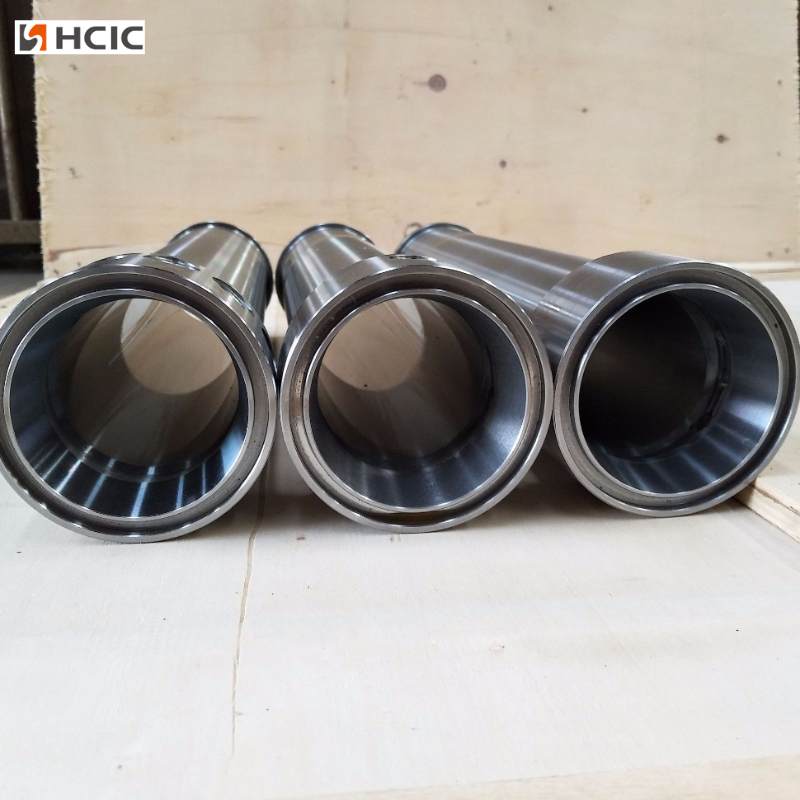

1. Notranje honanje cevi:Natančno honanje do Ra ≤0,4 μm, zrcalna površina, nizko trenje, brez puščanja olja, dolga življenjska doba tesnila.

2. Brušenje palic in trdo kromiranje:CNC brušenje zagotavlja ravnost ≤0,1 mm/m; avtomatska linija za kromiranje za enakomerno debelino in oprijem.

3. Varjenje:Varjenje s CO₂ s polno penetracijo na končne pokrove in zareze; nedestruktivno testiranje (UT/MT) kritičnih zvarov.

4. Sestavljanje in testiranje:

• Montaža čistih prostorov, da preprečite vdor prahu
• 100 % tlačni preizkus: 31,5 MPa zadrži tlak 3–5 minut, brez puščanja, brez trajne deformacije.

5. Površinska obdelava:Peskanje + dvokomponentna protikorozijska barva, odpornost na slano prho ≥500 ur, primerna za dolgotrajno uporabo na kmetiji na prostem.

4. Primeri uporabe v industriji

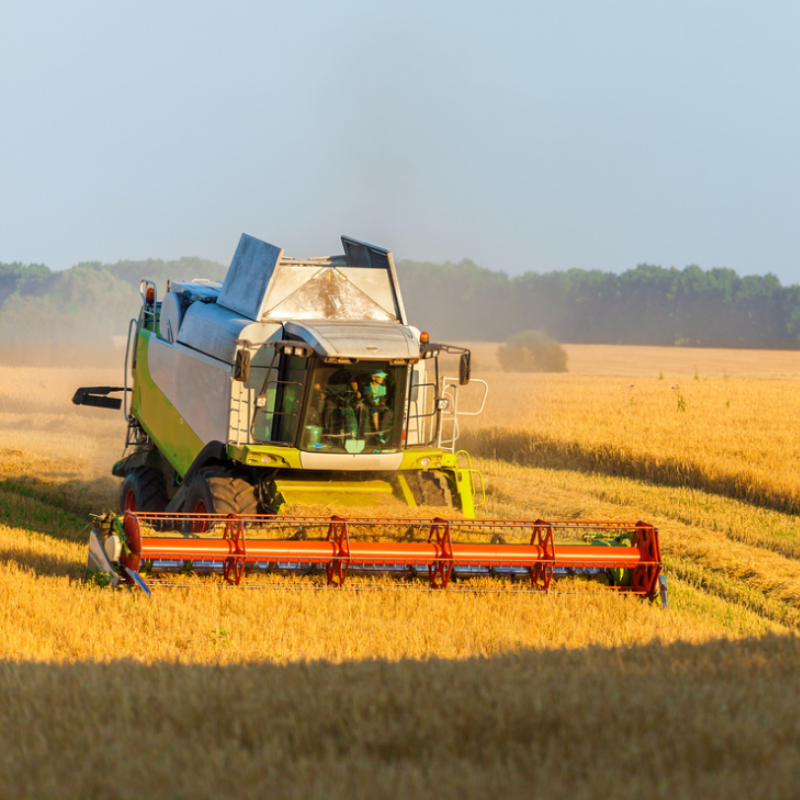

Primer 1 – kombajn za pšenico/riž

• Cilinder: 50/25-250 mm dvostransko delujoč za dvig glave; 63/32-400 mm za razkladanje rezervoarja za žito.
• Delovni pogoji: 12–14 ur/dan neprekinjeno delovanje med sezono žetve; temperatura okolja 35–40 ℃, močan prah, občasno blatna voda.
• Zmogljivost: stabilno dviganje, brez zagozdenja; stopnja puščanja <0,5 % v 1000 urah; učinkovito zmanjša izgubo pridelka na ≤2 %.

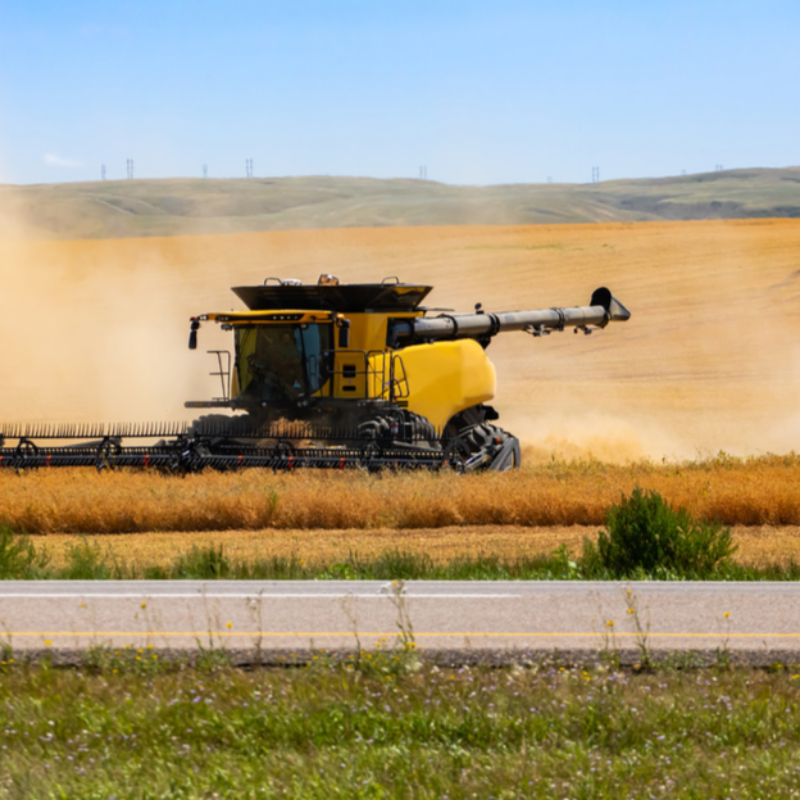

Primer 2 – kombajn za koruzo

• Cilinder: 63/32-320 mm za dvig glave; 50/25-200 mm za mehanizem za razbremenitev ušes.
• Delovni pogoji: Pogosti udarci, močne vibracije, prašni ostanki koruznega stebla, temperatura do -15 ℃ zgodaj spomladi.
• Zmogljivost: prenese udarno obremenitev 2–3× nazivnega tlaka; zmogljivost pri nizkem zagonu dobra; življenjska doba doseže 3500–4500 ur pri običajnem vzdrževanju.

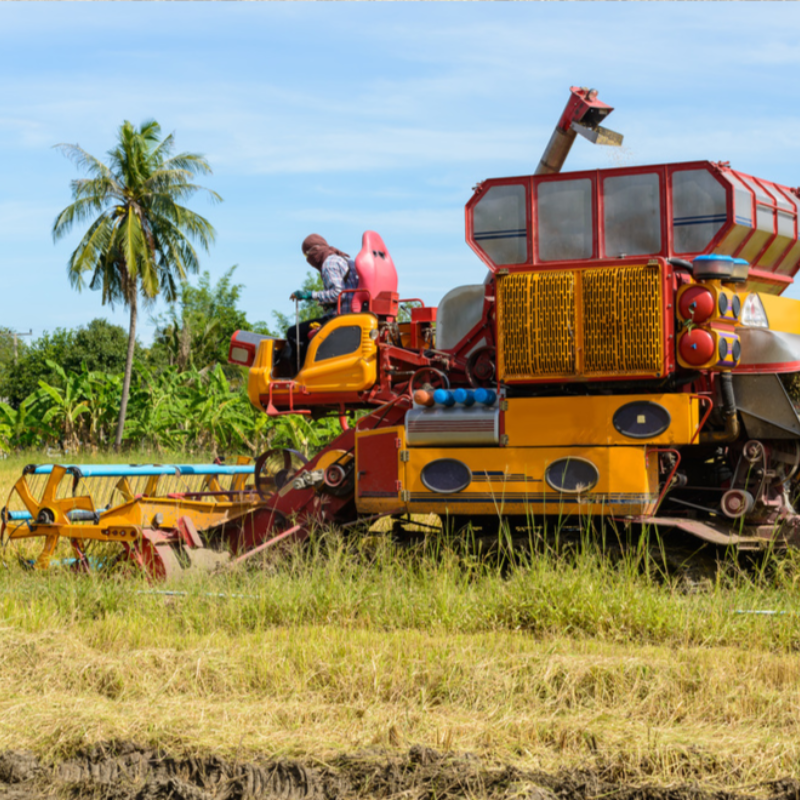

Primer 3 – Majhen kombajn na pobočju

• Cilinder: 40/20-150 mm kompaktni dvojno delujoči cilinder za izravnavo karoserije in krmiljenje glave.
• Delovni pogoji: Ozko polje, pogosto obračanje, blatne ceste, visoka vlažnost skozi celo leto.
• Zmogljivost: Kompaktna velikost, prilagodljivo delovanje; dobro tesnjenje v vlažnem/blatnem okolju; enostavno vzdrževanje na kraju samem.

5. Pogosta vprašanja

（1）V: Ali je ta hidravlični cilinder primeren za vse znamke kombajnov?

O: Standardni modeli ustrezajo večini običajnih kombajnov. Podpiramo tudi prilagojene velikosti in namestitvene mere za posebno opremo.

（2）V: Kako dolga je življenjska doba pri normalni uporabi?

O: V standardnih delovnih pogojih lahko običajna življenjska doba doseže več kot 2000 delovnih ur. Z redno menjavo olja in čiščenjem lahko njegovo življenjsko dobo še podaljšate.

（3）V: Kaj naj storim, če med uporabo pride do puščanja olja?

O: Puščanje olja je večinoma posledica staranja ali poškodbe tesnilnih obročev. Preprosto zamenjajte ustrezni tesnilni komplet, ni treba menjati celotnega cilindra.

（4）V: Ali lahko normalno deluje pozimi pri nizkih temperaturah?

O: Da. Izdelek je testiran na odpornost na nizke temperature v območju -20 ℃. Za boljše delovanje je priporočljiva uporaba nizkotemperaturnega hidravličnega olja v hladnih območjih.
