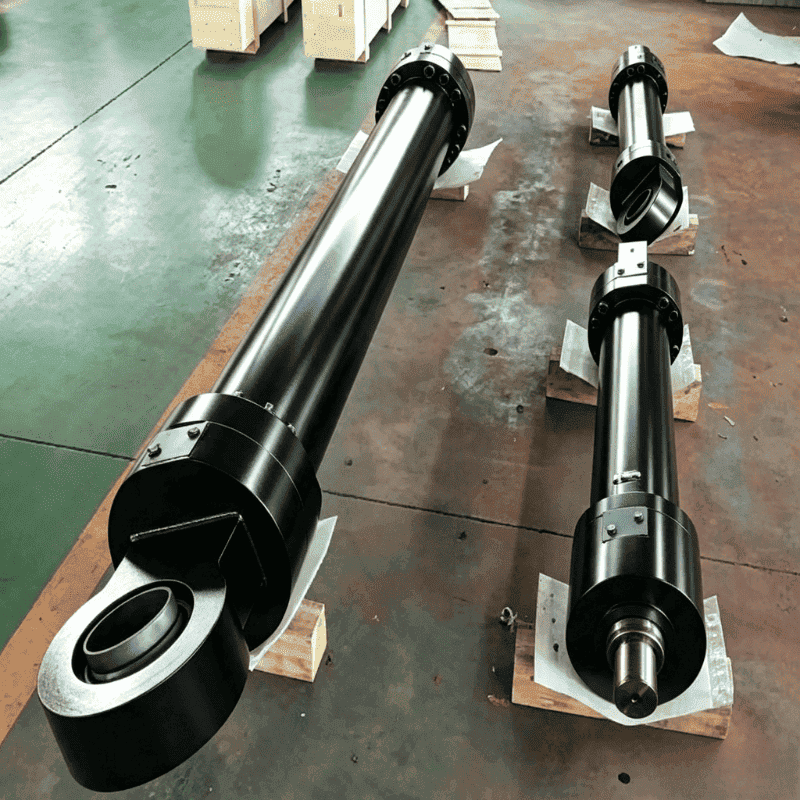

HCIC hidravlični cilinder za črpalno enoto. Kompakten hidravlični pogon s prilagodljivim pretokom, tlakom, medijem, dimenzijami in načini krmiljenja za zahtevne aplikacije na naftnih poljih.
Actuation:
Hidravlično linearno gibanjeFlow rate:
Prilagojeno zahtevam projektaWorking pressure:
Prilagojeno zahtevam projektaHydraulic medium:
Prilagojeno zahtevam projektaDimensions:
Prilagojeno zahtevam namestitve in delovnih pogojevHidravlični cilinder za črpalno enoto žarka deluje kot linearni aktuator znotraj hidravličnega črpalnega sistema za opremo za proizvodnjo nafte. Cilinder pretvarja hidravlični tlak v kontrolirano linearno gibanje. To gibanje nadomešča ali dopolnjuje mehansko delovanje, ki se uporablja v običajni opremi za črpanje snopa.
Bistvo je kompaktna moč. Hidravlični črpalni sistem lahko postavi aktuator, krmilno vezje in vir energije v manjši razporeditvi kot tradicionalni mehanizem črpanja snopa. Prav tako lahko regulira gibanje s hidravličnim tlakom in pretokom, namesto da bi se zanašal na eno fiksno mehansko gibanje.
Za kupca naftnega polja vprašanje o izdelku ni le "koliko sile ustvari valj?" Prava vprašanja so bolj praktična: ali se jeklenka ujema s črpalnim ciklom? Ali lahko hidravlični krog nadzira svojo hitrost? Ali lahko tesnilni sistem prenese izbrano tekočino in zunanje pogoje? Ali lahko dobavitelj spremeni dimenzije ali način nadzora, če postavitev vrtine ni standardna?
HCIC postavlja ta izdelek kot prilagodljiv hidravlični cilinder za črpanje olja za hidravlične črpalne sisteme, specifične za projekt.
Katalog HCIC predstavlja hidravlični cilinder za črpanje olja kot del posebne hidravlične rešitve. Natančen valj je konfiguriran okoli črpalnega sistema, namesto da bi bil izbran iz ene univerzalne velikosti.
| Oblikovalski element | Pristop konfiguracije HCIC |
|---|---|
| Vrsta izdelka | Hidravlični cilinder za črpanje olja |
| Glavna aplikacija | Hidravlični črpalni sistemi za proizvodnjo nafte |
| Aktivacija | Hidravlično linearno gibanje |
| Stopnja pretoka | Prilagojeno zahtevam projekta |
| Delovni tlak | Prilagojeno zahtevam projekta |
| Hidravlični medij | Prilagojeno zahtevam projekta |
| Dimenzije | Prilagojeno zahtevam namestitve in delovnih pogojev |
| Metoda nadzora | Prilagojeno sistemski arhitekturi |
| Cilj sistema | Kompakten odtis, učinkovito hidravlično aktiviranje in nadzorovano delovanje |
Katalog posebej opredeljuje pretok, tlak, medij, dimenzije in metode nadzora kot elemente prilagajanja. To so vrednosti, ki jih mora inženirska ekipa zagotoviti pred ponudbo.
Običajna ureditev črpanja snopa uporablja mehansko strukturo za prenos gibanja. Hidravlična ureditev lahko namesti pogonsko enoto in aktuator, kjer to omogoča postavitev opreme. Hidravlični cilinder za črpalno enoto potrebuje le pravilne pritrdilne točke, hidravlične povezave in delovno razdaljo.
To je pomembno pri projektih nadgradnje. Obstoječa oprema na vrtini redko daje inženirju popolnoma odprto postavitev. Hidravlični cilinder za črpanje olja po meri je mogoče oblikovati okoli razpoložljivega prostora, namesto da celotna namestitev sledi standardnemu okvirju.
Hidravlično gibanje se krmili s pretokom in tlakom. Pretok vpliva na hitrost aktuatorja. Tlak določa silo, ki je na voljo valju, in nastavitev zaščite za tokokrog. Ta ločitev daje oblikovalcu sistema večji nadzor nad črpalnim ciklom kot fiksni mehanski pogon.
Upravljavcu omogoča tudi praktičen način prilagajanja stroja za različne pogoje delovanja. Kakršna koli prilagoditev mora še vedno ostati znotraj odobrenih meja tlaka, pretoka in temperature celotnega sistema.
Katalog HCIC opredeljuje visoko energetsko učinkovitost kot prednost hidravličnih črpalnih sistemov. Koristno inženirsko vprašanje je, od kod ta učinkovitost: črpalka, razporeditev ventilov, velikost aktuatorja in strategija krmiljenja se morajo ujemati. Prevelika črpalka ali slabo nastavljena reliefna nastavitev troši energijo kot toploto.
Zato HCIC pred potrditvijo konfiguracije jeklenke zahteva projektni pretok in tlak. Cilindra ni mogoče izbrati neodvisno od vira hidravlične energije.
Sila cilindra je določena s hidravličnim tlakom, ki deluje na območje bata. Večja izvrtina zagotavlja več sile pri enakem tlaku, vendar zahteva tudi več hidravličnega olja na enoto giba. To spremeni zahteve za pretok črpalke in hitrost cikla.
Pravilna vrtina je torej sistemska odločitev. Preveriti ga je treba glede na zahtevano obremenitev, razpoložljivo zmogljivost črpalke, ciljni čas cikla in prostor za montažo.
Hod je linearna razdalja, ki jo bat prepotuje. Pri uporabi za črpanje olja je hod neposredno povezan z zahtevanim gibanjem črpalnega mehanizma. Premajhen hod omejuje mehansko moč. Prevelik hod poveča količino olja, dolžino namestitve in porabo energije.
Na risbi cilindra mora biti navedena dolžina v skrčenem stanju, podaljšana dolžina, razdalja med središčem čepa, način namestitve in lokacija vrat. Te mere preprečujejo hidravlično pravilen cilinder, ki pa ga je fizično nemogoče namestiti.
Katalog omogoča prilagoditev hidravličnega medija. Te zahteve nikoli ne bi smeli obravnavati kot manjšo podrobnost. Material tesnila, temperaturno območje, združljivost s tekočino in nadzor kontaminacije vplivajo na življenjsko dobo jeklenke.
Kupec mora zagotoviti izbrano vrsto tekočine, delovno temperaturo, pričakovano stopnjo kontaminacije in interval vzdrževanja. HCIC lahko nato pregleda tesnilni paket in površinsko obdelavo za dejanski sistem.

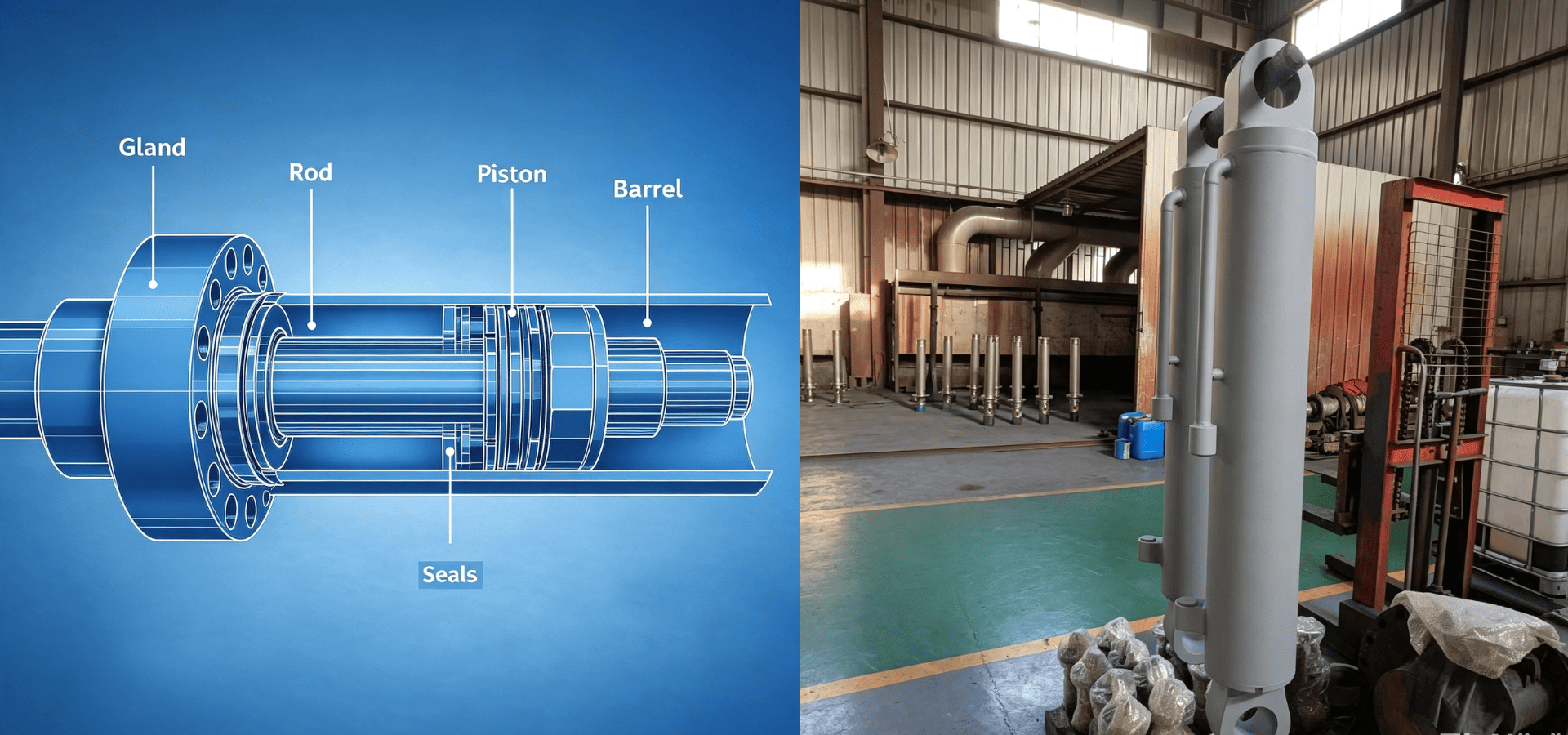

Palica je izpostavljena zunanjemu okolju in prehaja skozi tesnilo palice ob vsakem ciklu. Izvrtina cevi vodi bat in nosi tlačno obremenitev. Stanje površine, ravnost in toleranca dimenzij vplivajo na trenje, puščanje in življenjsko dobo.

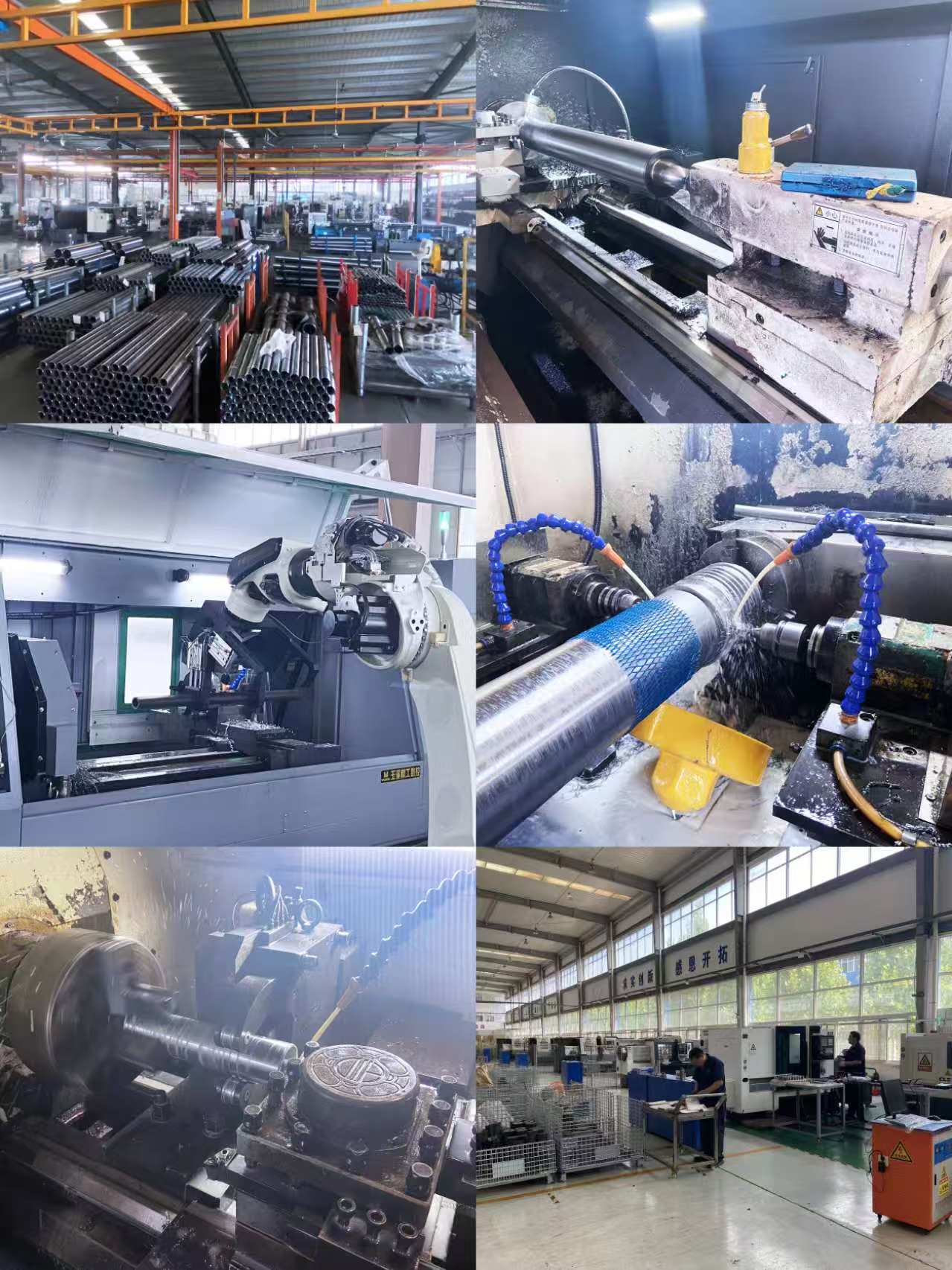

Proizvodne zmogljivosti HCIC vključujejo načrtovanje jeklenk, testiranje in proizvodnjo. Za hidravlični cilinder za črpanje olja po meri je treba zahteve glede končne površine in dimenzij navesti na odobreni risbi, ne pa prepustiti domnevam.
Ta izdelek je namenjen za hidravlične črpalne sisteme, ki se uporabljajo v opremi za proizvodnjo nafte. Tipični projektni pogoji lahko vključujejo:
Končno zasnovo je treba potrditi z dejanskim delovnim ciklom vrtine. Viskoznost olja, temperatura okolja, frekvenca gibov, variacija obremenitve in kontaminacija lahko spremenijo pravilno specifikacijo.
S povpraševanjem pošljite te podatke:
Popolni podatkovni list skrajša čas ponudbe in prepreči drago preoblikovanje po začetku proizvodnje.
HCIC proizvaja hidravlične izdelke od leta 1998. Podjetje se osredotoča na hidravlične cilindre in pogonske enote ter zagotavlja lastno načrtovanje, testiranje in proizvodnjo za prilagojene hidravlične rešitve.
Za projekte naftnih polj koristna prednost ni obljuba splošnega kataloga. To je zmožnost razprave o aktuatorju skupaj s hidravličnim sistemom: dimenzije, tlak, pretok, medij in metoda krmiljenja so pregledani kot en inženirski paket.
- WhatsApp / Tel: +86 153 7619 8599
- E-pošta: davidsong@mail.huachen.cc
- Spletna stran: http://jnhcic.com/
Pošljite podatke o črpalnem sistemu in obstoječo risbo cilindra. HCIC lahko pregleda vlogo in pripravi ponudbo za posamezen projekt.
