Opis izdelka

Dvostranski hidravlični agregat HCPGD za prekucne prikolice. Katalog določa pretok 1,2 GPM, 6-galonski rezervoar, nazivni tlak 3000 PSI in priključke SAE #6. Njegova 4-potna in 3-položajna razporeditev ventila s solenoidnim upravljanjem je namenjena hidravličnim krogom, ki potrebujejo električno gibanje v obe smeri.

Za proizvajalca prikolic ali ekipo za vzdrževanje voznega parka pomembna točka ni le velikost motorja in rezervoarja. HPE se mora ujemati s cilindrom, razpoložljivim električnim napajanjem, hidravličnim oljem, postavitvijo cevi in zahtevanim gibanjem. Ta članek pojasnjuje, kaj pomeni specifikacija HCPGD in katere podatke je treba potrditi pred naročilom.

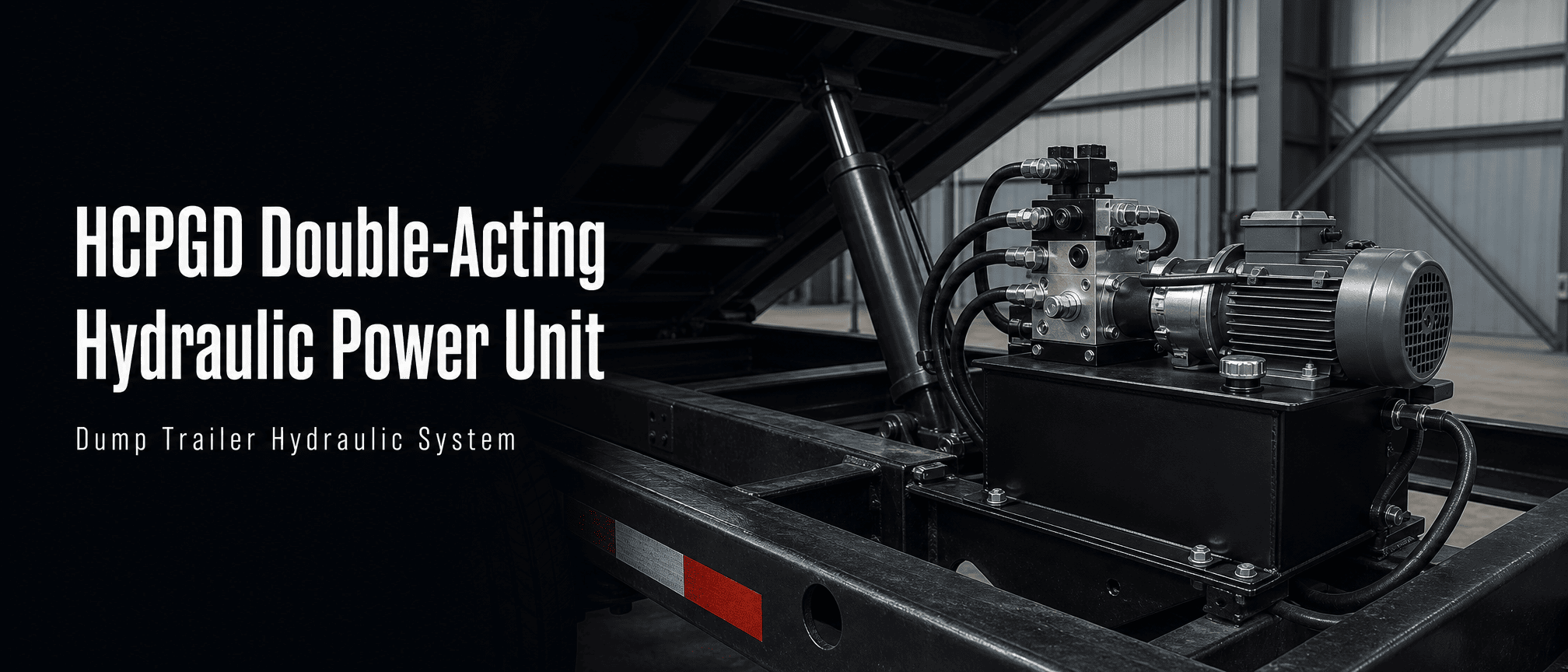

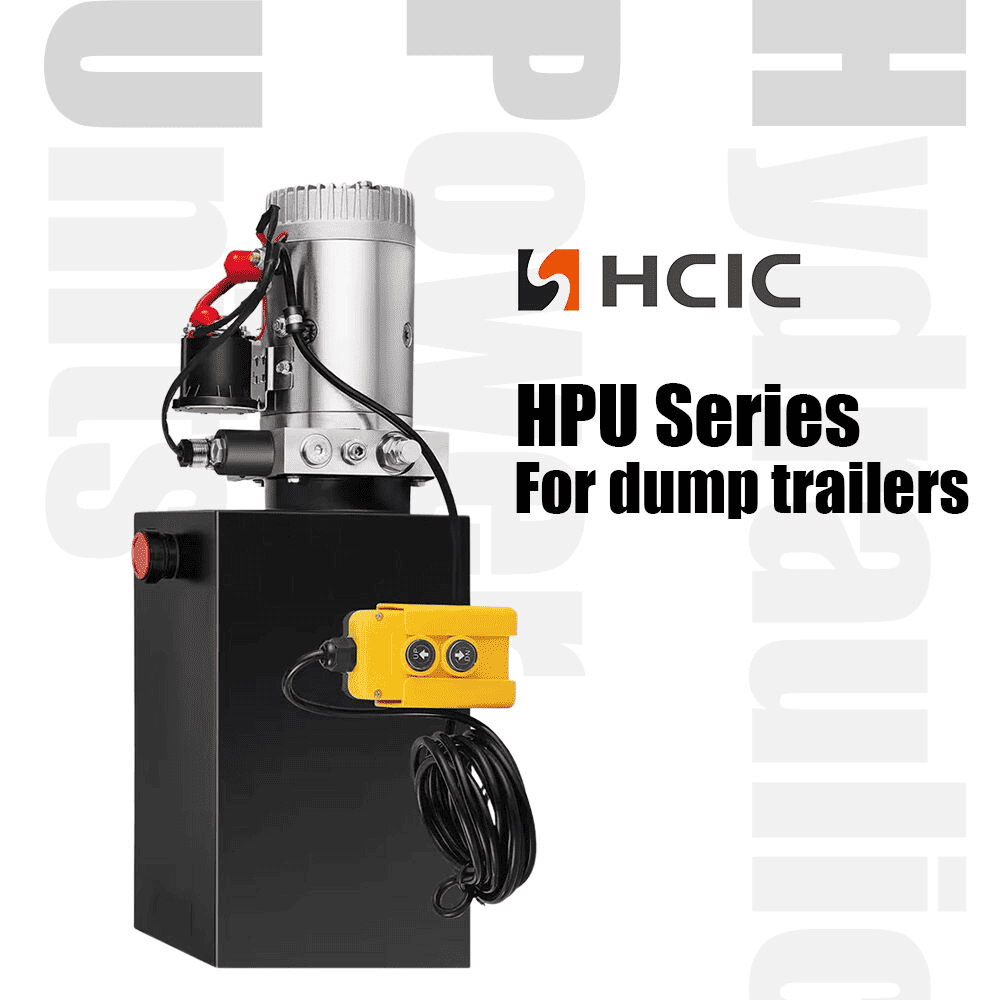

power unit

I. Kaj počne hidravlična pogonska enota HCPGD

Hidravlična pogonska enota pretvarja električno moč v hidravlični pretok in tlak. Črpalka pošilja olje na izbrano stran dvodelujočega cilindra. Ko ventil spremeni položaj, tokokrog obrne tok olja, tako da se valj lahko iztegne in umakne pod hidravlično močjo.

Dvostransko delujoča hidravlična pogonska enota HCPGD je zato primerna za zasnovo prekucne prikolice, ki potrebuje funkcijo podaljšanja in vlečenja. Natančno gibanje je še vedno odvisno od prostornine cilindra, obremenitve, nastavitve razbremenitve, velikosti cevi in krmilnega kroga. HPU je treba izbrati kot del celotnega hidravličnega sistema in ne kot izolirano komponento.

II. Specifikacije kataloga za HCPGD

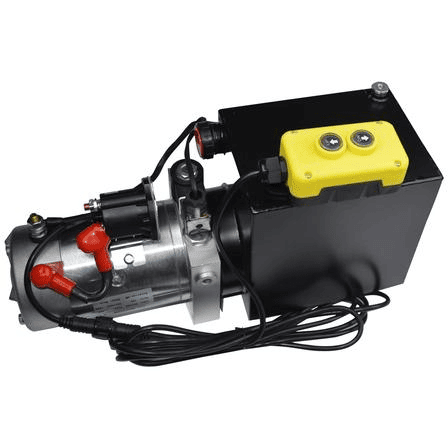

hydraulic power unit

Postavka	Specifikacija kataloga
Model	HCPGD
Vrsta izdelka	Hidravlični agregat z dvojnim delovanjem
Aplikacija navedena v katalogu	Kiper prikolica
Stopnja pretoka	1,2 GPM
Velikost vrat	SAE št. 6
Velikost rezervoarja	6 galonov
Pritisk	3.000 PSI
Ventiliranje	Elektromagnetno upravljanje; 4-smerni, 3-položajni

To so objavljene vrednosti HCPGD v katalogu HCIC-2026. Katalog ne zagotavlja celotnega toka motorja, kapacitete baterije, delovnega cikla, nastavitve varnostnega ventila ali diagrama ožičenja krmilnika za ta model. Te podrobnosti je treba potrditi glede na zahteve projekta pred odobritvijo proizvodnje.

III. Logika ventila in vezja

4-smerni, 3-položajni ventil daje pogonski enoti smerno krmilno strukturo za dvojno delujoči hidravlični aktuator. Ena delovna odprtina lahko usmerja olje, da razširi valj, medtem ko druga vrača olje v rezervoar. V nasprotnem ukazu se pot toka obrne.

Sredinski položaj je konstrukcijska podrobnost, ki jo je treba potrditi s končno specifikacijo tokokroga in ventila. Vpliva na obnašanje aktuatorja, ko je električni ukaz sproščen. Proizvajalec priklopnika ne bi smel prevzeti sredinskega stanja, ne da bi pregledal hidravlično shemo, zahteve za nadzor obremenitve in varno metodo spuščanja.

Priključek vrat SAE #6 je prav tako treba preveriti glede na izbrano cev, adapter in standard priključka. Pravilna identifikacija navoja in praksa tesnjenja sta pomembni, saj lahko majhno puščanje priključka vnese zrak, izgubi olje in povzroči nedoslednost pri gibanju prikolice.

IV. Zakaj je 6-galonski rezervoar pomemben

HCPGD je naveden s 6-galonskim rezervoarjem. Prostornina rezervoarja zagotavlja prostor za vračanje olja in pomaga sistemu upravljati količino olja, ki jo potrebuje valj. Zahtevana velikost rezervoarja ni določena samo z izvrtino valja. Odvisno je tudi od giba cilindra, prostornine droga, razporeditve tokokroga, prostornine cevi, nivoja olja, razpoložljivega prostora za namestitev in delovnega cikla.

Rezervoar mora biti varno nameščen in nameščen tako, da ostanejo sesalni vod, povratna pot in servisni dostop praktični. Pred naročilom mora monter s HCIC potrditi dejanske mere rezervoarja, orientacijo vgradnje, razporeditev polnilnega in odzračevalnega sistema ter uporabno raven olja.

V. Pretok, tlak in realna delovna hitrost

Katalog navaja 1,2 GPM za HCPGD in 3000 PSI za specifikacijo tlaka. Te vrednosti se ne smejo pretvoriti neposredno v zajamčeni čas dviganja prikolice ali dvižne zmogljivosti. Dejanska hitrost je odvisna od prostornine cilindra in obremenitve. Dejanski delovni tlak je odvisen od zahtevane sile, mehanske geometrije, trenja, omejitve in razbremenilne zaščite.

Enostavno prvo preverjanje je primerjava zahtevane prostornine jeklenke z razpoložljivim pretokom. Večji valj potrebuje več olja za dokončanje istega giba, zato bo njegovo gibanje običajno trajalo dlje pri enakem pretoku. Načrtovalec sistema mora upoštevati tudi povratni tok s strani droga dvodelujočega cilindra, dolžino cevi in temperaturno odvisno viskoznost hidravličnega olja.

Kataloška vrednost 3.000 PSI je meja zasnove sistema, ki jo je treba preveriti glede na valj, cevi, priključke in krmilne komponente. Tega ne bi smeli obravnavati kot obljubo, da bo vsaka prikolica stalno delovala pod tem pritiskom.

VI. Namestitvene točke za prikolico prekucnika

Pred montažo hidravlične pogonske enote z dvojnim delovanjem HCPGD potrdite naslednje točke:

1. Združljivost cilindra:Preverite, ali je priključeni aktuator dvojno delujoč in ali sta oba priključka pravilno identificirana.

2. Električno napajanje:Potrdite napetost, tokovno povpraševanje, zaščito z varovalko, velikost kabla in združljivost krmilnega stikala.

3. Hidravlične povezave:Povežite vrata SAE #6 s pravimi cevmi in adapterji. Ohranjajte sesalno in povratno pot čisto.

4. Položaj rezervoarja:Pustite dovolj prostora za polnjenje, pregled, čiščenje in prihodnji servis.

5. Tlačna zaščita:Potrdite razporeditev razbremenilnega ventila in varen tlak za celotno vezje.

6. Nadzor obremenitve:Preverite, kako se odlagališče drži in spušča, če pride do prekinitve električnega napajanja.

7. Odstranjevanje zraka:Napolnite z odobrenim oljem, odzračite tokokrog v skladu z načrtom sistema in preverite nivo rezervoarja po več kontroliranih ciklih.

HCIC bi moral prejeti postavitev prikolice, podatke o cilindrih, zahtevano napajalno napetost in hidravlično shemo, preden se odobri končna konfiguracija.

VII. Pogoste napake pri izbiri

Izbira samo po PSI

Tlak ne določa celotne zmogljivosti sistema. Zahtevo po sili valja, mehanskem vzvodu in pretoku je treba upoštevati skupaj.

Obravnavanje toka kot dvižne zmogljivosti

Vrednost 1,2 GPM se nanaša na pretok olja in ne neposredno na maso, ki jo lahko dvigne prikolica. Nosilnost je odvisna od konstrukcije cilindra in prikolice ter hidravličnega kroga.

Ignoriranje povratne strani

Sistem z dvojnim delovanjem potrebuje pravilno napeljavo na obeh straneh aktuatorja. Nepravilna identifikacija cevi lahko povzroči, da se jeklenka premakne v napačno smer ali se ne umakne, kot je bilo predvideno.

Če pustite funkcijo središča ventila nedoločeno

4-potni, 3-položajni ventil mora biti usklajen z zahtevanim nevtralnim obnašanjem in varnim spuščanjem.

VIII. OEM in informacije o povpraševanju po zamenjavi

Za ponudbo dvojno delujoče hidravlične pogonske enote HCPGD navedite:

Vrsta prikolice in predvidena uporaba

Vrtina cilindra, premer palice in gib
Zahtevano vedenje raztezanja in umika
Električna napetost in razpoložljivi tok
Ciljni čas cikla, če je določen
Vrsta hidravličnega olja ali obstoječe sistemsko olje
Standardna cev in nastavek
Prostor za namestitev in smer montaže
Način krmiljenja in zahteve glede daljinskega upravljanja
Zahtevana količina in destinacija dostave

Te informacije omogočajo, da se konfiguracija HPU preveri glede na celoten sistem prikolice, namesto da se navaja samo z eno številko.

IX. Pogosto zastavljena vprašanja

Ali je HCPGD enodelujoč ali dvojno delujoč?

Katalog HCIC-2026 navaja HCPGD kot dvojno delujočo hidravlično pogonsko enoto.

Kakšen pretok je naveden za HCPGD?

V katalogu je naveden pretok 1,2 GPM.

Kakšno velikost rezervoarja uporablja HCPGD?

V katalogu je naveden 6-litrski rezervoar.

Katera velikost vrat je navedena?

V katalogu je navedena velikost vrat SAE #6.

Ali katalog potrjuje vse električne podrobnosti?

Ne. Tabela modelov ne zagotavlja popolnega toka motorja, sheme ožičenja ali specifikacije delovnega cikla. Te točke je treba potrditi za predvideno prikolico.

X. Zahtevajte pregled konfiguracije HCPGD

Dvostransko delujoča hidravlična pogonska enota HCPGD je definirana možnost HPU za prekucni priklopnik s podatki o pretoku, rezervoarju, tlaku in ventilih v katalogu. Za zanesljivo ponudbo pošljite HCIC specifikacijo valja, električno napajanje, hidravlično shemo in omejitve namestitve.

HCIC lahko nato pregleda, ali se konfiguracija HCPGD ujema s celotno aplikacijo, in identificira vse podrobnosti, specifične za projekt, ki zahtevajo potrditev pred proizvodnjo.

XI .O HCIC

Jinan Huachen Industrial Co., Ltd. je bilo ustanovljeno leta 1998. Katalog HCIC-2026 opisuje podjetje kot proizvajalca hidravličnih izdelkov, osredotočenega na hidravlične cilindre in pogonske enote za industrije, vključno s transportno opremo, gradbenimi stroji in drugimi industrijskimi aplikacijami.
