Prednji prekucni hidravlični cilinder FE-4TG-E169*4280 je naveden za uporabo v 49-tonskih prekucnih tovornjakih s tlakom 16 MPa in zaprto dolžino 1345 mm.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 stopnjeFE-4TG-E169*4280 je štiristopenjski hidravlični cilinder s prednjim prekucjem, ki je naveden v katalogu hidravličnega prekucja HCIC za uporabo z zmogljivostjo prekucanja 49 ton. Njegova teleskopska konstrukcija združuje dolgo delovno območje s krajšim zaprtim paketom, kot bi ga običajno zahteval enostopenjski cilinder.
Model je namenjen načrtovanju sistema prekucnega tovornjaka s sprednjim prekucjem, kjer je treba skupaj pregledati dolžino cilindra, geometrijo vgradnje in obremenitev vozila. Katalog zagotavlja zaporedje glavnih izvrtin, tlak, vgradne mere in zaprto dolžino, ki so potrebni za začetno inženirsko razpravo.
| Parameter | Kataloška vrednost |
|---|---|
| Model | FE-4TG-E169*4280 |
| Referenca zmogljivosti prekucnine | 49 t |
| Delovni tlak | 16 MPa |
| Število stopenj | 4 |
| Zaporedje premera izvrtine | 169 / 158 / 136 / 115 mm |
| Dimenzija A | 245 mm |
| Dimenzija B | 385 mm |
| Dimenzija C | 70 mm |
| Dimenzija D | 50 mm |
| Dimenzija delta | 50 mm |
| Zaprta dolžina L | 1.345 mm |
Zgornje vrednosti so prepisane iz tabele sprednjih prekucnih valjev FE/FC v priloženem katalogu HCIC-2026. Referenca nosilnosti prekucanja je kataloška vrednost aplikacije in ne jamstvo za vsako konfiguracijo tovornjaka.
FE-4TG-E169*4280 uporablja štiri ugnezdene stopnje. Zaporedje izvrtin se z razširitvijo stopenj zmanjša s 169 mm na 115 mm. Ta razporeditev omogoča, da valj zagotavlja dolgo gibanje dviga, medtem ko ohranja dolžino zaprte namestitve na 1.345 mm.
Med ciklom prevračanja spredaj deluje hidravlični tlak na aktivno območje. S spreminjanjem zaporedja stopenj se spreminjata tudi razpoložljiva dvižna sila in hitrost gibanja. Iz tega razloga jeklenke ne smemo izbrati samo glede na njeno največjo izvrtino ali nazivno prostornino tovornjaka. Teža telesa, nosilnost, položaj tečajev, pritrdilne točke in hidravlični krogotok vplivajo na končni rezultat sistema.
V katalogu so navedene dimenzije A, B, C, D in delta za FE-4TG-E169*4280. Te mere je treba primerjati s sprednjim pritrdilnim nosilcem tovornjaka, vrtilno razporeditvijo, razmikom okvirja in zaprtim položajem karoserije.
Zaprta dolžina 1.345 mm je še posebej pomembna, ko je valj nameščen med šasijo in sprednjim prekucnim kesonom. Kupci morajo preveriti tudi celotno podaljšano pot, kot valja na začetku dviganja in razdaljo okoli vsake pritrdilne točke. Dimenzionalno podoben valj je lahko še vedno neprimeren, če se njegova središča zatičev ali geometrija nosilca razlikujejo.
V katalogu je za ta model naveden delovni tlak 16 MPa in referenčna nosilnost 49 ton. Te številke je treba pregledati skupaj z nastavitvijo črpalke, zaščito ventila, pretokom hidravličnega olja in zgradbo tovornjaka. Ne bi jih smeli obravnavati kot samostojno odobritev tovora.
Preden izbere FE-4TG-E169*4280, mora kupec potrditi, ali se referenca 49 ton ujema z dejanskim vozilom in prekucnim kesonom. Celoten sistem zahteva združljive nosilce, zatiče, hidravlične napeljave in krmilno vezje, zasnovano za predvideno obremenitev in gibanje.
Za povpraševanje po zamenjavi pošljite originalno identifikacijo cilindra, fotografije pritrdilnih točk, zaprte in razširjene meritve, dimenzije zatičev, informacije o odprtini za olje in podrobnosti o uporabi tovornjaka. Če je stara enota poškodovana, fotografije droga, stopniških spojev in montažnih ušes pomagajo ločiti težavo s cilindrom od nosilca ali težave s poravnavo.
Naslednje informacije so uporabne za ponudbo OEM:
FE-4TG-E169*4280 je poseben štiristopenjski hidravlični cilinder s sprednjim nagibom in zaporedjem izvrtin 169/158/136/115 mm, kataloškim tlakom 16 MPa in zaprto dolžino 1345 mm. Njegova primernost je odvisna od celotnega sistema prekucnika in ne samo od številke modela. Montažno risbo in hidravlične podatke pošljite HCIC za pregled, specifičen za projekt.

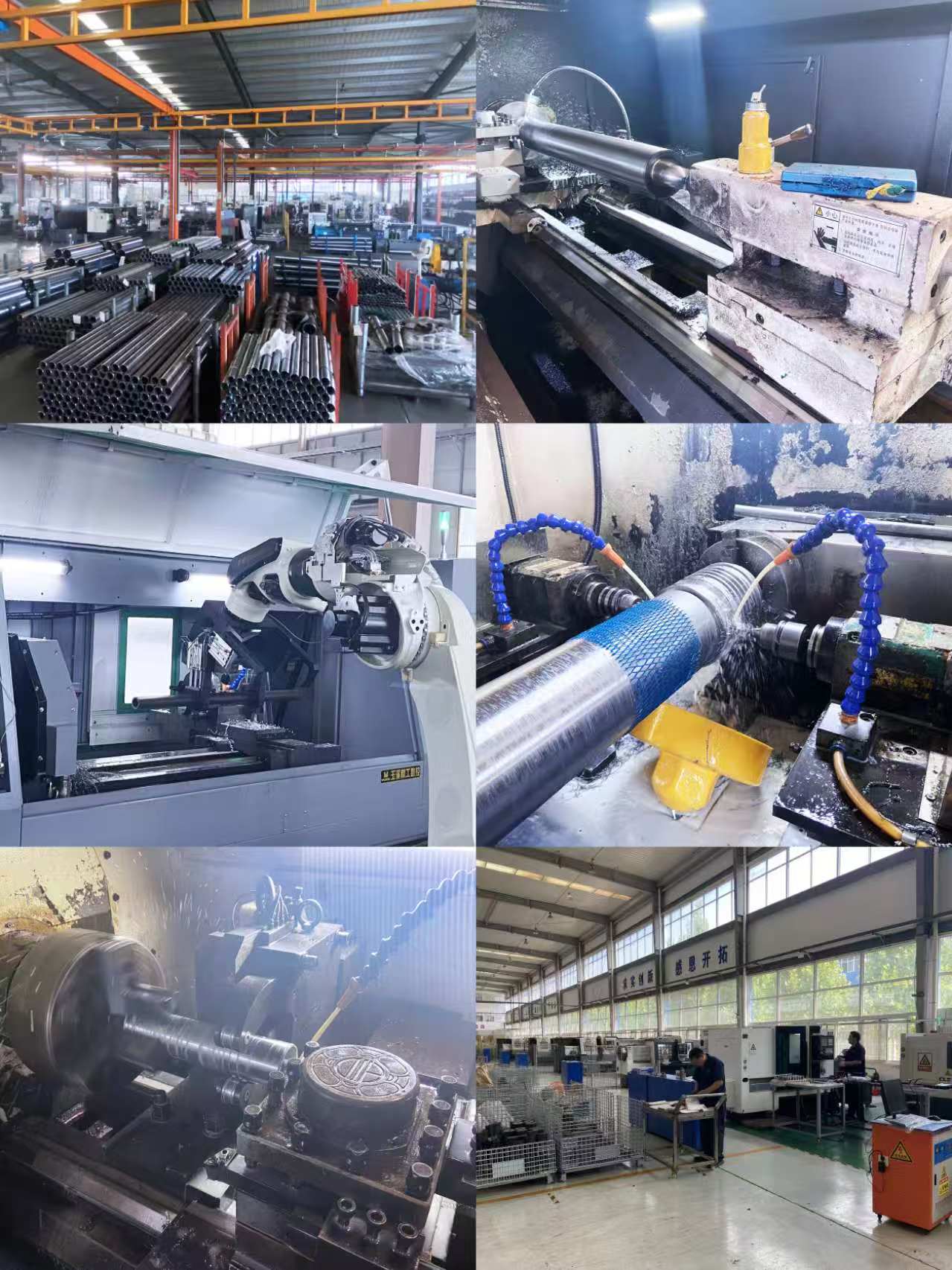

HCIC razvija in proizvaja hidravlične cilindre in pogonske enote za uporabo v vozilih in industriji. HCIC podpira poizvedbe OEM in zamenjave z uporabo risb strank, meritev in aplikacijskih zahtev kot osnove za tehnični pregled.
Zahtevajte pregled ponudbe FE-4TG-E169*4280:
