4TG-E130x1307 je štiristopenjski teleskopski hidravlični cilinder podvozja prekucnega priklopnika z gibom 1.307 mm, največjim delovnim tlakom 180 barov in kataloškim razponom prekucja 15–25 ton.
Number of stages:
4 stopnjeStroke:
1.307 mmMass:
58 kgWorking volume:
13,7 L4TG-E130x1307 je štiristopenjski prekucni priklopnik s teleskopskim hidravličnim cilindrom, ki je naveden v katalogu HCIC-2026. Je del niza lahkih podvozij za bočne in trismerne prekucne prikolice, pri katerih se mora dolgi hod prilegati pod karoserijo in šasijo.
Model zagotavlja definirano izhodišče za OEM ali pregled nadomestnega cilindra: štiri stopnje, 1307 mm giba, 180 barov največjega delovnega tlaka in kataloški razpon prekucne zmogljivosti 15–25 ton. Cilinder je treba pred nakupom uskladiti s celotno strukturo prikolice, hidravličnim krogotokom in montažo.
| Parameter | Kataloška vrednost |
|---|---|
| Model | 4TG-E130x1307 |
| Vrsta izdelka | Teleskopski hidravlični cilinder pod karoserijo |
| Število stopenj | 4 |
| Možganska kap | 1.307 mm |
| maša | 58 kg |
| Delovni volumen | 13,7 L |
| Največji delovni tlak | 180 barov |
| Razpon zmogljivosti prekucnine v katalogu | 15-25 ton |
| Dimenzija L | 545 mm |
| Dimenzija A | 216 mm |
| Dimenzija B | 329 mm |
| Dimenzija C | 132 mm |
| Dimenzija D | 92 mm |
| Dimenzija E | 58 mm |
Zgornje vrednosti so prepisane iz tabele teleskopskega hidravličnega cilindra pod karoserijo v priloženem katalogu HCIC-2026, PDF stran 18. V natisnjeni tabeli vrstica za 4TG-E130x1307 prikazuje štiri stopnje, gib 1307 mm, maso 58 kg, delovno prostornino 13,7 L in največji delovni tlak 180 barov.

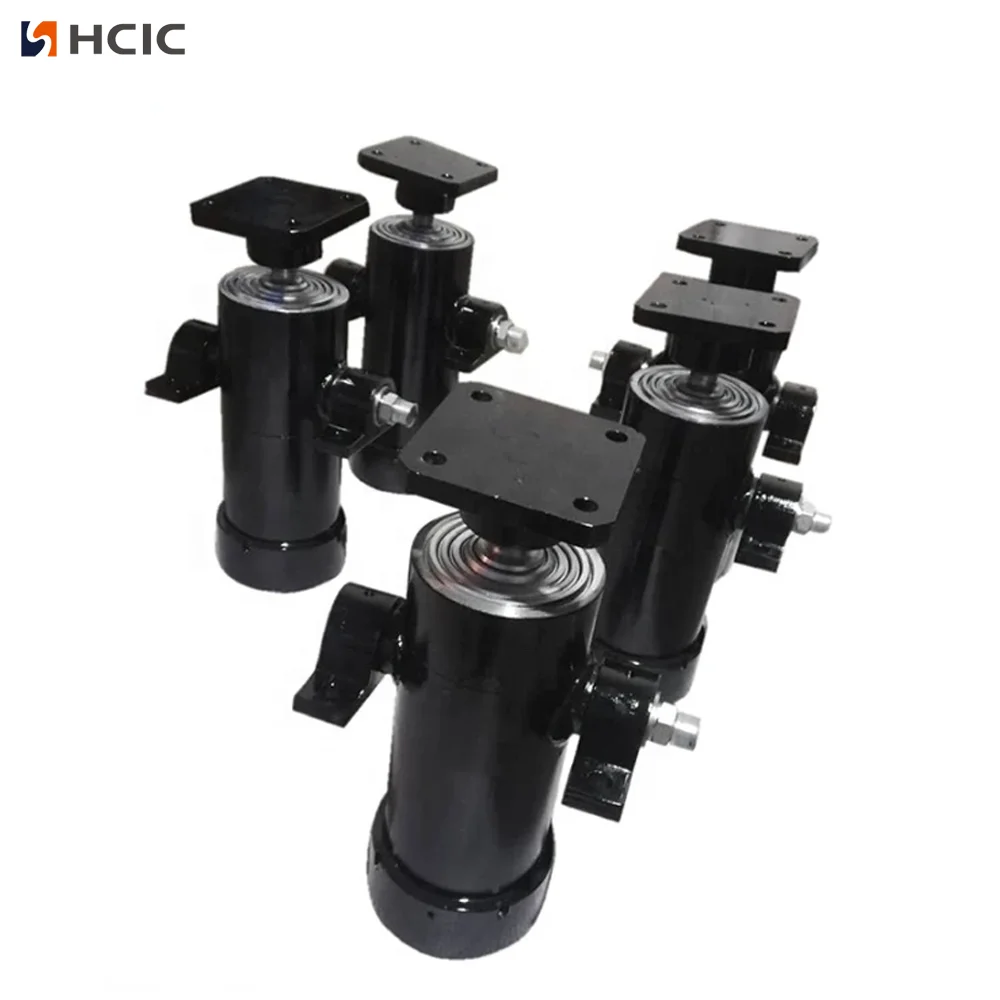

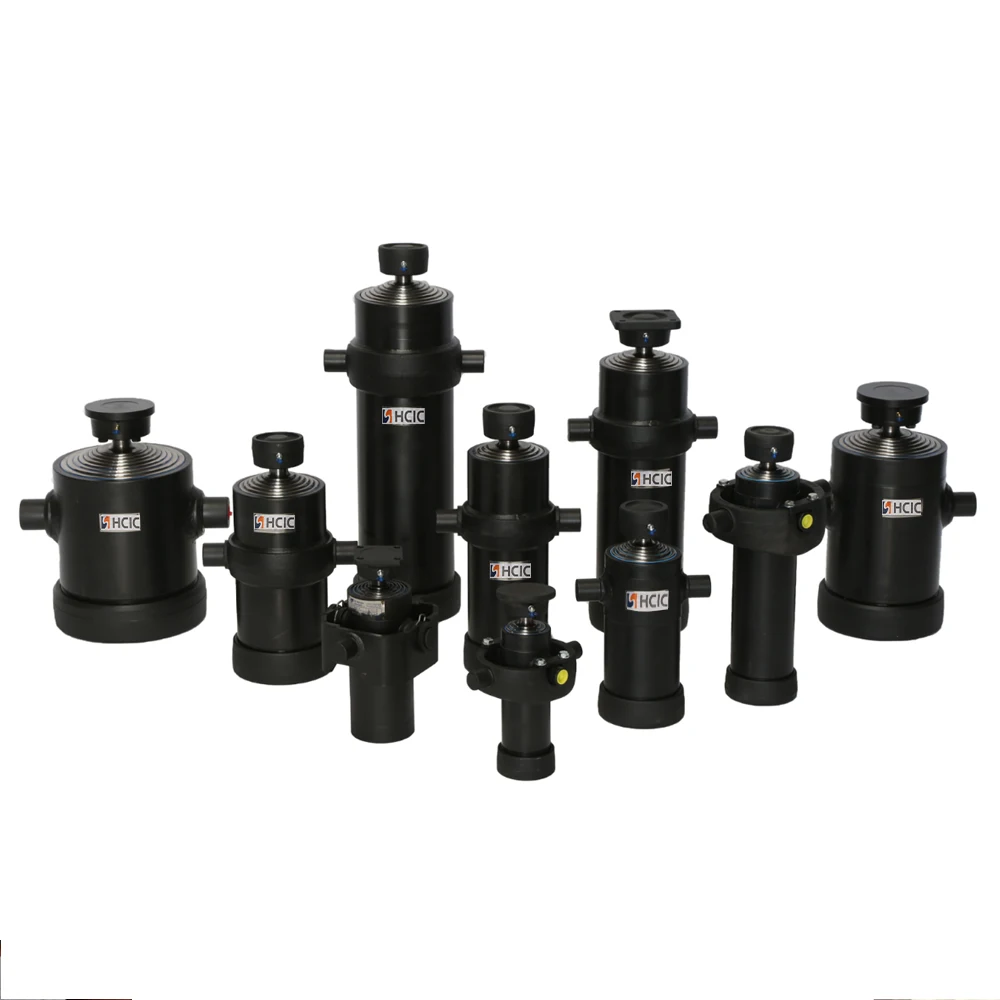

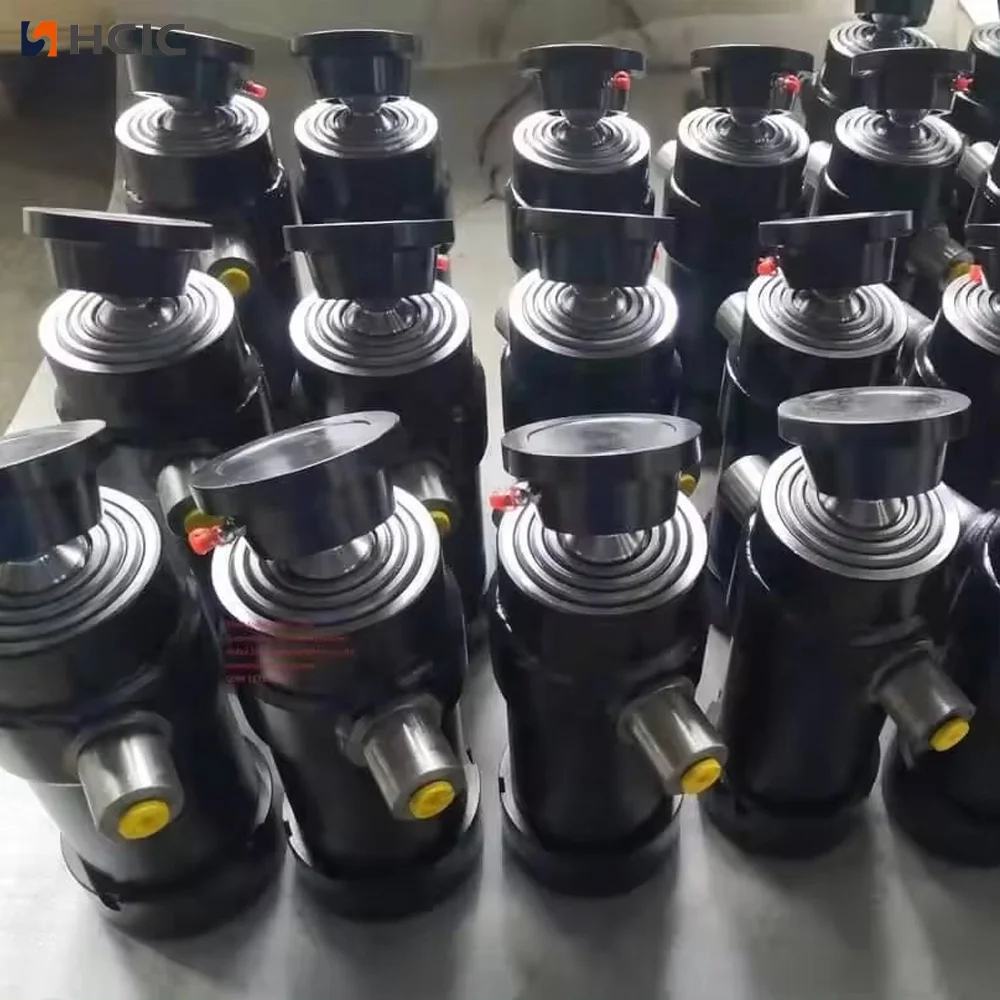

Teleskopski cilinder uporablja ugnezdene stopnje za ustvarjanje daljšega delovnega gibanja, ne da bi zahteval celotno iztegnjeno dolžino, ko je uvlečen. Ta razporeditev je uporabna pri prekucnih prikolicah, kjer je razpoložljivi prostor pod karoserijo omejen, sistem prekucja pa še vedno potrebuje dovolj gibanja.
4TG-E130x1307 ima štiri stopnje in navedeni gib 1307 mm. Njegova dimenzija L 545 mm zagotavlja izhodišče za načrtovanje zaprtega prostora, vendar mora namestitev upoštevati tudi nosilec cilindra, priključek z zatičem ali očesom, člene šasije, cevi in celotno pot premikanja karoserije.
Cilinder sam ne določa rezultata prevrnitve. Lokacija tečaja, telesna teža, porazdelitev obremenitve, kot prevračanja, pretok črpalke in zaščita pred razbremenitvijo vplivajo na silo in hitrost, potrebno med ciklom.
Začnite z navedeno dimenzijo L in dimenzijami za namestitev A–E. Primerjajte jih z risbo prikolice ali izmerjeno montažno površino. Nato preverite valj skozi polni lok prevračanja. Cilinder lahko sprosti šasijo, ko je karoserija zaprta, vendar se dotakne prečnega nosilca ali nosilca, ko se karoserija dvigne.

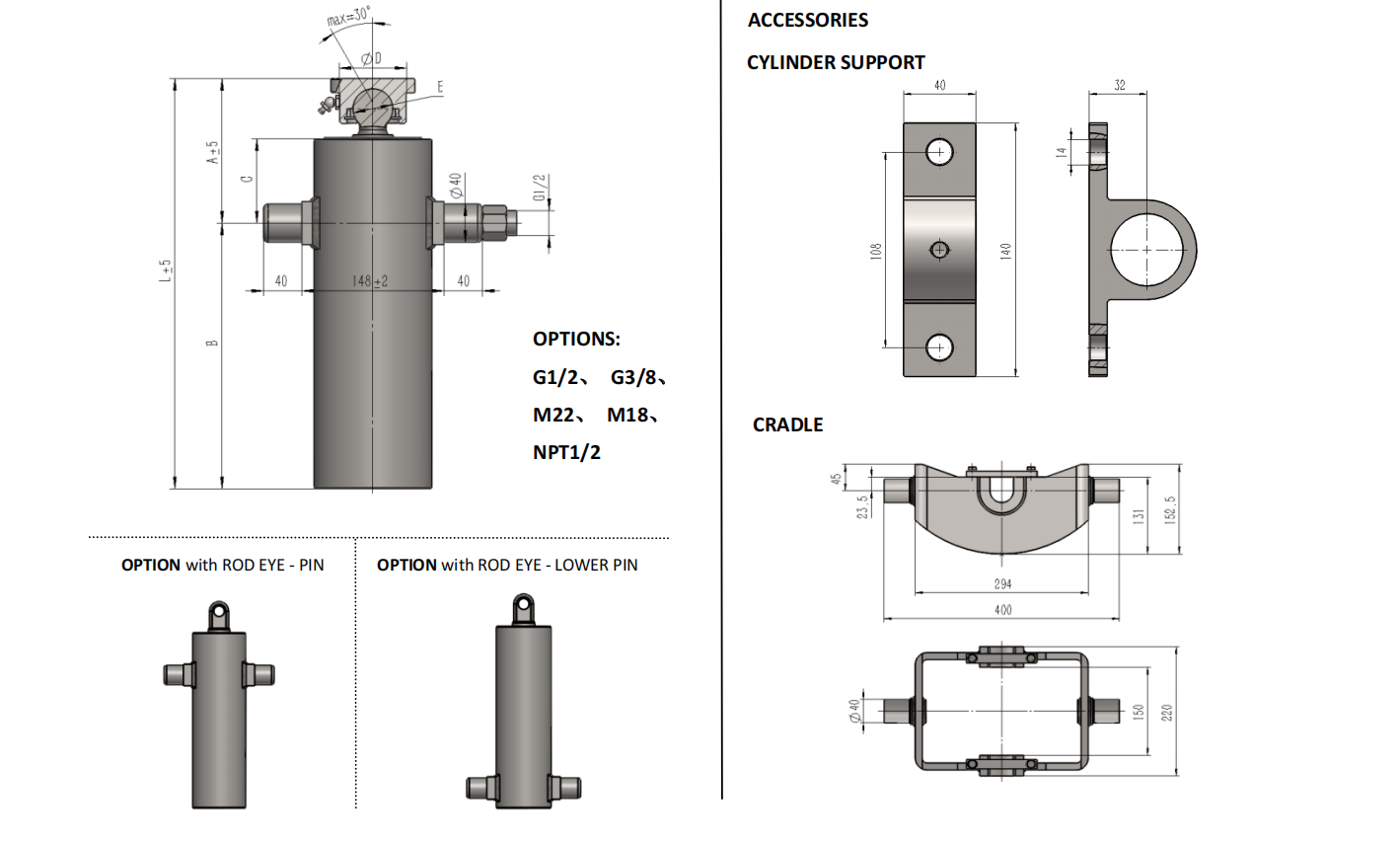

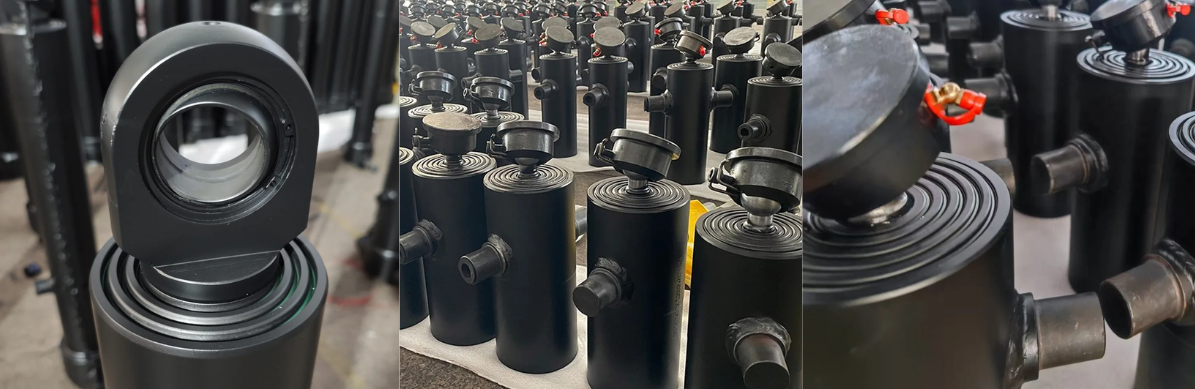

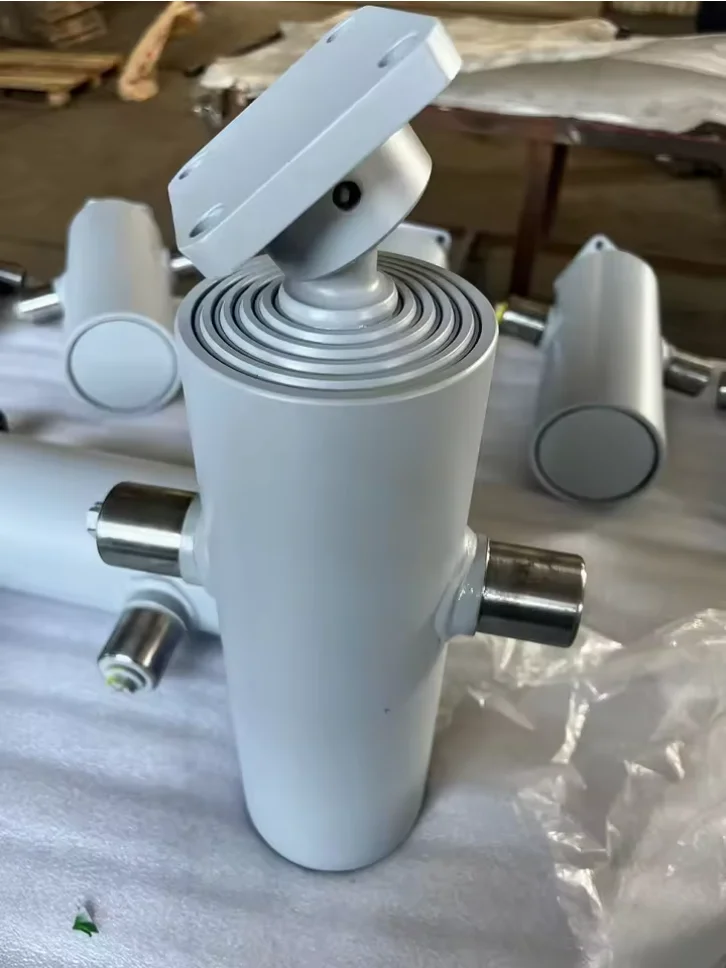

Na kataloški strani so prikazane možnosti za paličasto uho in spodnji zatič za niz valjev pod karoserijo, skupaj z referencami za podporne nosilce. Natančno povezavo in razporeditev ležišča za 4TG-E130x1307 je treba potrditi s projektno risbo. Ne domnevajte, da bo podoben teleskopski valj uporabljal enako razdaljo med zatiči ali način namestitve.
Cilinder mora biti podprt in poravnan skozi konstrukcijo vgradnje prikolice. Nosilci ne smejo pritiskati cilindra na položaj ali ustvarjati stranske obremenitve med raztezanjem. Pred uporabo obremenitve preverite zatiče, nosilec, cevi in bližnje elemente okvirja.
V katalogu je naveden najvišji delovni tlak 180 barov za 4TG-E130x1307. Črpalko, razbremenilni ventil, velikost cevi, količino olja in krmilni krog je treba pregledati glede na to zahtevo. Delovni tlak ni enak zajamčeni dvižni zmogljivosti; dejanska sila je odvisna od hidravličnega tlaka, efektivne površine in mehanske geometrije prikolice.

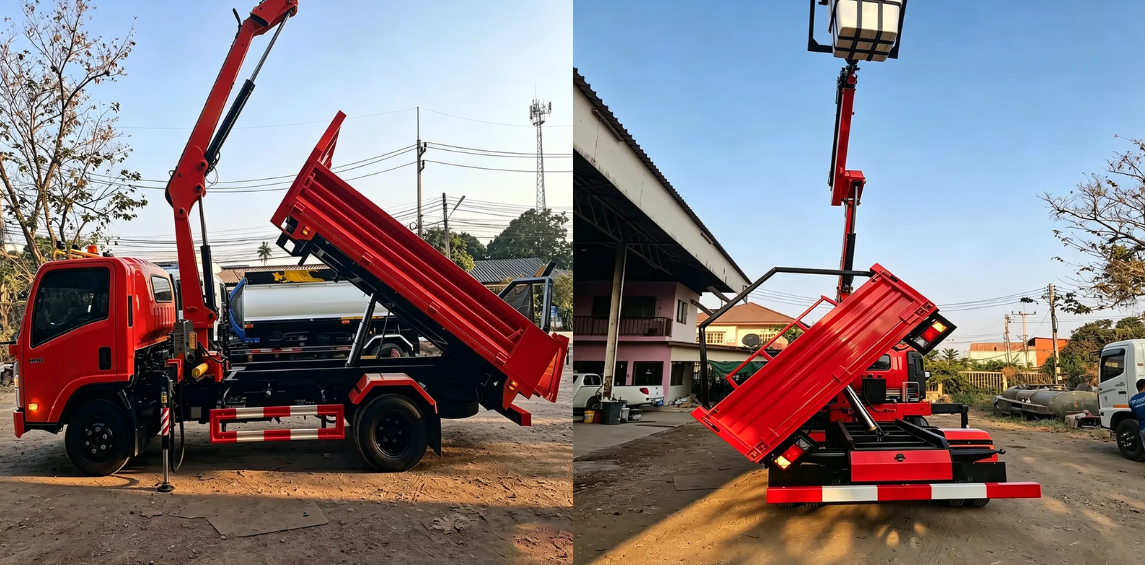

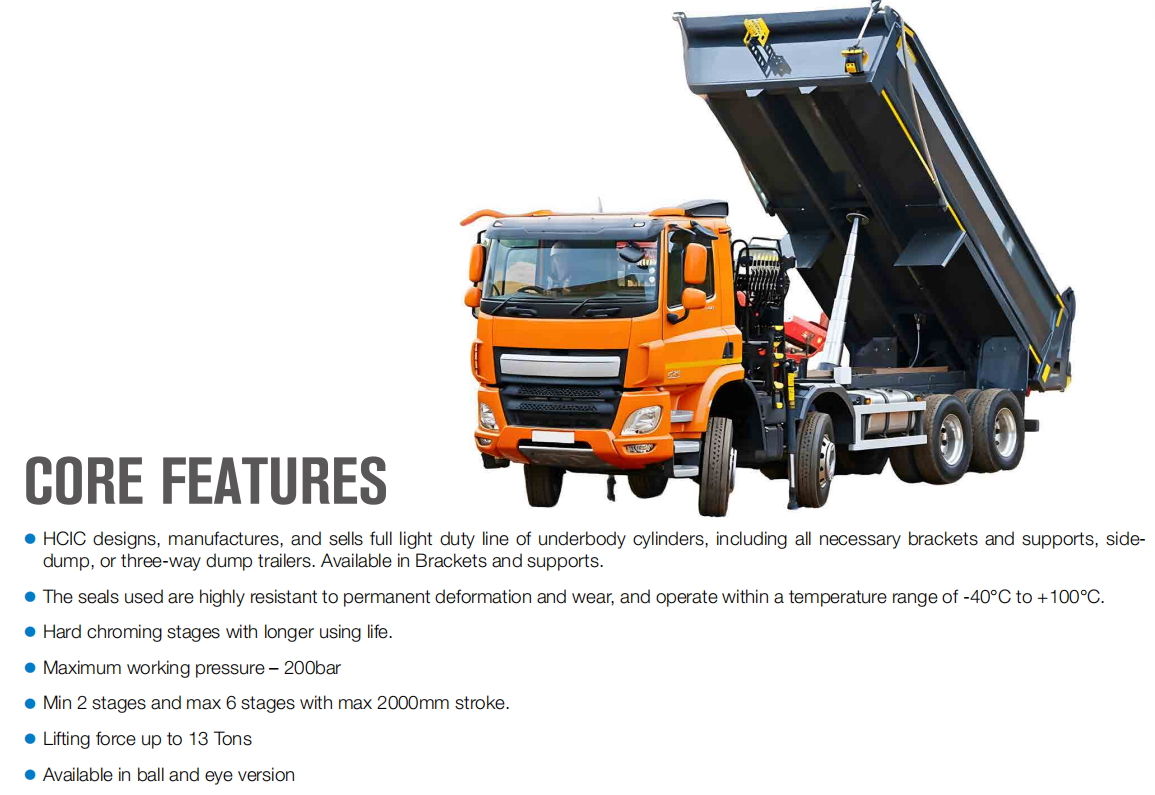

4TG-E130x1307 je primeren za projekte prekucnih prikolic, ki potrebujejo štiristopenjski teleskopski hidravlični cilinder podvozja s gibom 1307 mm. Upoštevati ga je mogoče pri postavitvah bočne prikolice za smeti in tristranske deponijske prikolice, ko se razpoložljivi prostor za namestitev in obseg uporabe kataloga ujemajo s projektom.
V katalogu je navedena razpon nosilnosti od 15 do 25 ton. To obravnavajte kot referenco kataloške aplikacije in ne kot univerzalno odobritev tovora. Karoserijo priklopnika, strukturo tečajev, trdnost šasije, porazdelitev obremenitve in hidravlični sistem je treba oceniti skupaj.
Za 4TG-E130x1307 OEM ali povpraševanje po zamenjavi pošljite:
Te informacije pomagajo ločiti neposredno zamenjavo cilindra od preoblikovanja vgradnega ali hidravličnega sistema.
4TG-E130x1307 daje izdelovalcem prikolic definirano štiristopenjsko možnost cilindra podvozja z gibom 1.307 mm, maso 58 kg, največjim delovnim tlakom 180 barov, delovno prostornino 13,7 L in kataloškim razponom prekucja 15–25 ton.
Pošljite risbo prikolice, vgradne meritve in hidravlične podatke v HCIC za pregled vgradnje pred naročilom.
