Oglejte si dimenzije hidravličnega cilindra z dvojno zaponko 53-4592-106, gib 106,06 palca, 3/4-palčni priključek NPTF in kataloško težo 208 lb za opremo OEM za dolge vožnje.
Stroke:
2.694 mmClosed length,:
1.219 mmExtended length:
3.913 mmPort:

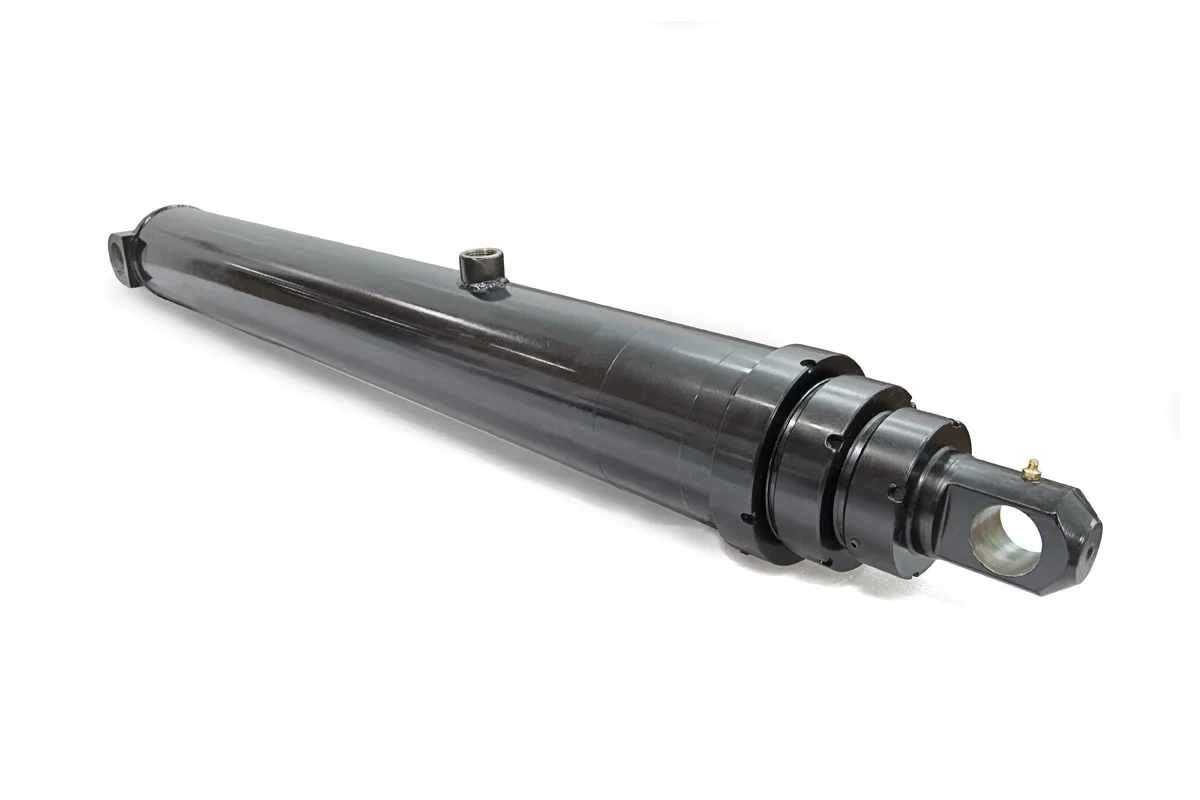

3/4 v NPTFHidravlični cilinder z dvojno zaponko 53-4592-106 je model serije 4000 z dolgim hodom, ki je naveden v katalogu HCIC-2026. Njegov 106,06-palčni kataloški hod ga postavlja v drugačno razpravo o namestitvi od kompaktnega aktuatorja: stroj mora imeti prostor za dolgo spremembo razdalje med središčem zatiča, nosilci in cevi pa morajo ostati nadzorovani skozi celotno gibanje.
Za proizvajalca originalne opreme ali vzdrževalno ekipo je koristno izhodišče celotna dimenzijska vrstica. Vključuje hod, zaprto dolžino, podaljšano dolžino, montažne mere, odprtino, prostornino olja in težo. Te vrednosti pomagajo inženirjem, da primerjajo model z obstoječim cilindrom ali novo postavitvijo stroja, preden zaprosijo za ponudbo projekta.

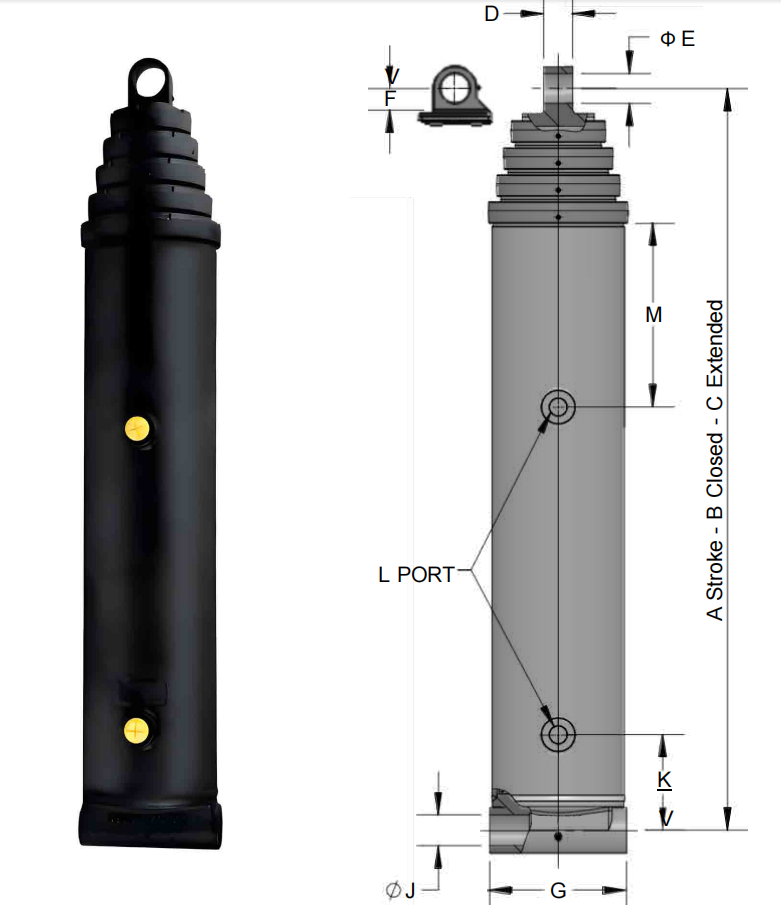

| Postavka | Vrednost v palcih | Metrična vrednost |
|---|---|---|
| Model | 53-4592-106 | 53-4592-106 |
| serija | Serija 4000 | Serija 4000 |
| Možganska kap, A | 106,06 pol | 2.694 mm |
| Zaprta dolžina, B | 48,00 in | 1.219 mm |
| Podaljšana dolžina, C | 154,06 pol | 3.913 mm |
| Dimenzija D | 1,50 in | 38 mm |
| Dimenzija E | 2,06 in | 52 mm |
| Dimenzija F | 2,00 in | 51 mm |
| Dimenzija G | 7,00 in | 178 mm |
| Dimenzija J | 2,06 in | 52 mm |
| Dimenzija K | 19,50 in | 495 mm |
| Pristanišče | 3/4 v NPTF | 3/4 v NPTF |
Katalog ne zagotavlja univerzalne garancije za tlak, obremenitev ali življenjsko dobo za 53-4592-106. Končna izbira zahteva dejansko pot obremenitve stroja, hidravlične pogoje in varnostni pregled.

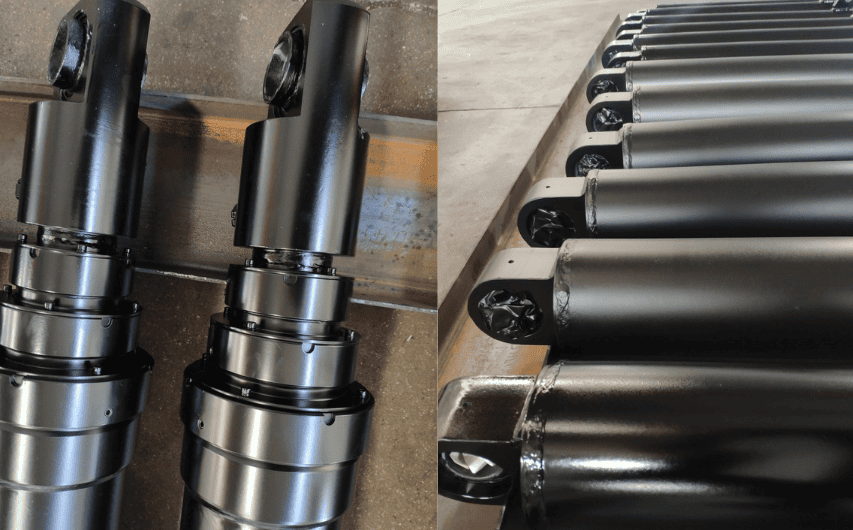

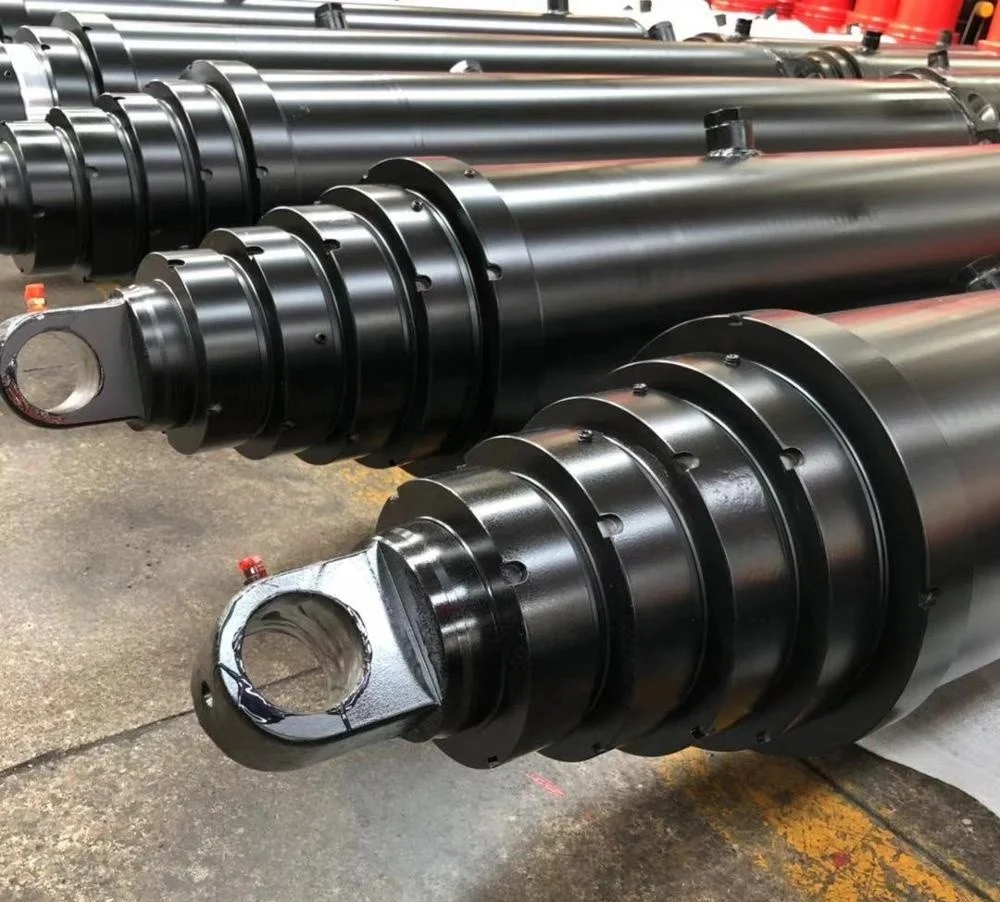

Cilinder pin-to-pin ne deluje ločeno. Fiksni zatič, premični zatič in povezani mehanizem določajo gibanje. Za 53-4592-106 je v katalogu navedeno 48,00 palcev zaprtih in 154,06 palcev razširjenih. Stroj zato potrebuje nadzorovano pot čez veliko spremembo razdalje med središčem čepa.
Pred montažo preslikajte dva končna položaja in več vmesnih položajev. Preverite, ali valj ostaja v predvidenem območju kota, ali pritrdilni nosilci prenašajo obremenitev v pravilni smeri in ali okoliška konstrukcija pušča prostor za gibanje telesa, palice, zatičev in cevi.
Zaradi dolgega hoda je usmerjanje pomembnejše. Cevi morajo slediti premikajočemu sestavu brez raztezanja, zatikanja ali drgnjenja ob okvir. Servisne ekipe bi morale imeti možnost doseči vrata in strojno opremo za namestitev brez razstavljanja nepovezane opreme.
Kataloške mere D, E, F, G, J in K so dimenzijsko izhodišče za namestitev. Primerjajte jih z risbo stroja, namesto da domnevate, da je dolg hod edina zahteva za namestitev.
Priključek 3/4 v NPTF se mora ujemati z obstoječo prakso hidravlične napeljave in vgradnje. Pred namestitvijo jeklenke v omejenem prostoru preverite adapter, način tesnjenja, polmer krivine cevi in usmerjenost vrat.
V vrstici izdelkov je navedena 1,7 galon prostornina olja za polnjenje in 6,0 galon razširjena prostornina olja. Hidravlični sistem mora imeti dovolj uporabne prostornine rezervoarja za valj, cevi, blok ventilov in dejanski delovni položaj. Te kataloške vrednosti niso popoln izračun velikosti rezervoarja.
Navedena teža je 208 lb. Ta vrednost je pomembna med transportom, načrtovanjem namestitve in oblikovanjem nosilca. Zagotovite varen način dviganja in potrdite, da lahko struktura stroja podpira valj in prenese delovno obremenitev skozi zatične spoje.
53-4592-106 je mogoče pregledati za dolgotrajno opremo OEM in nadomestne projekte, ki uporabljajo pin-to-pin cilinder. Je kandidat za mehanizme, kjer so fiksne in premične pritrdilne točke pri polnem iztegu daleč narazen, če se geometrija stroja ujema z dimenzijami iz kataloga.
Ponudba ne sme temeljiti samo na številki modela. HCIC za oceno uporabe potrebuje risbo stroja ali natančne terenske meritve, delovni tlak, smer obremenitve, frekvenco ciklov, podrobnosti zatičev in informacije o hidravlični povezavi.
Hidravlični cilinder 53-4592-106 zatič na zatič je možnost serije 4000 z dolgim hodom za mehanizme, ki potrebujejo določeno spremembo razdalje med središčem zatiča. Njegov 106,06-palčni hod, 48,00-palčna zaprta dolžina, 154,06-palčna podaljšana dolžina, 3/4 v odprtini NPTF, 1,7-galonska vrednost polnjenja, 6,0-galonska razširjena vrednost in 208 lb kataloška teža dajejo ekipi OEM natančno osnovo za začetni pregled vgradnje.
Pred naročilom HCIC pošljite celotno geometrijo gibanja, podrobnosti o montaži, hidravlične podatke in načrt ravnanja. Te informacije so potrebne za določitev, ali se ta model z dolgim potovanjem ujema s celotnim strojem.
HCIC, znan tudi kot Jinan Huachen Industrial Co., Ltd., dobavlja hidravlične cilindre, hidravlične pogonske enote in sorodne komponente za vozila, ravnanje z odpadki, gradbeništvo in industrijsko opremo. Primernost izdelka je treba potrditi glede na celotno zasnovo stroja in veljavne varnostne zahteve.
