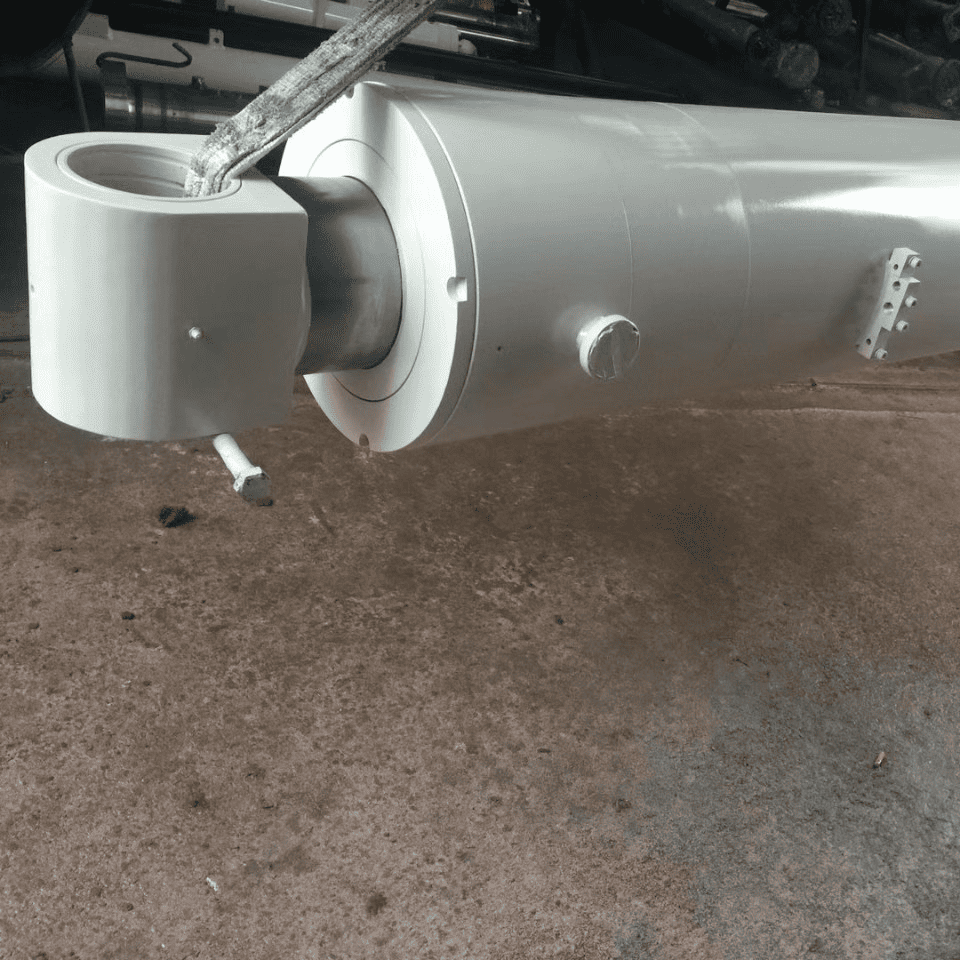

Cilinder ogrodja tovornjaka črpalke za beton HCIC za opremo za postavitev z dolgim dosegom. Visokotlačni hidravlični cilindri, odporni na tresljaje, z izvrtinami 50–450 mm in do 8.000 mm gibov.
Bore diameter:
50-450 mmRod diameter:
32-280 mmStroke:
200–8.000 mmWorking pressure:
16-45 MPaWorking temperature:

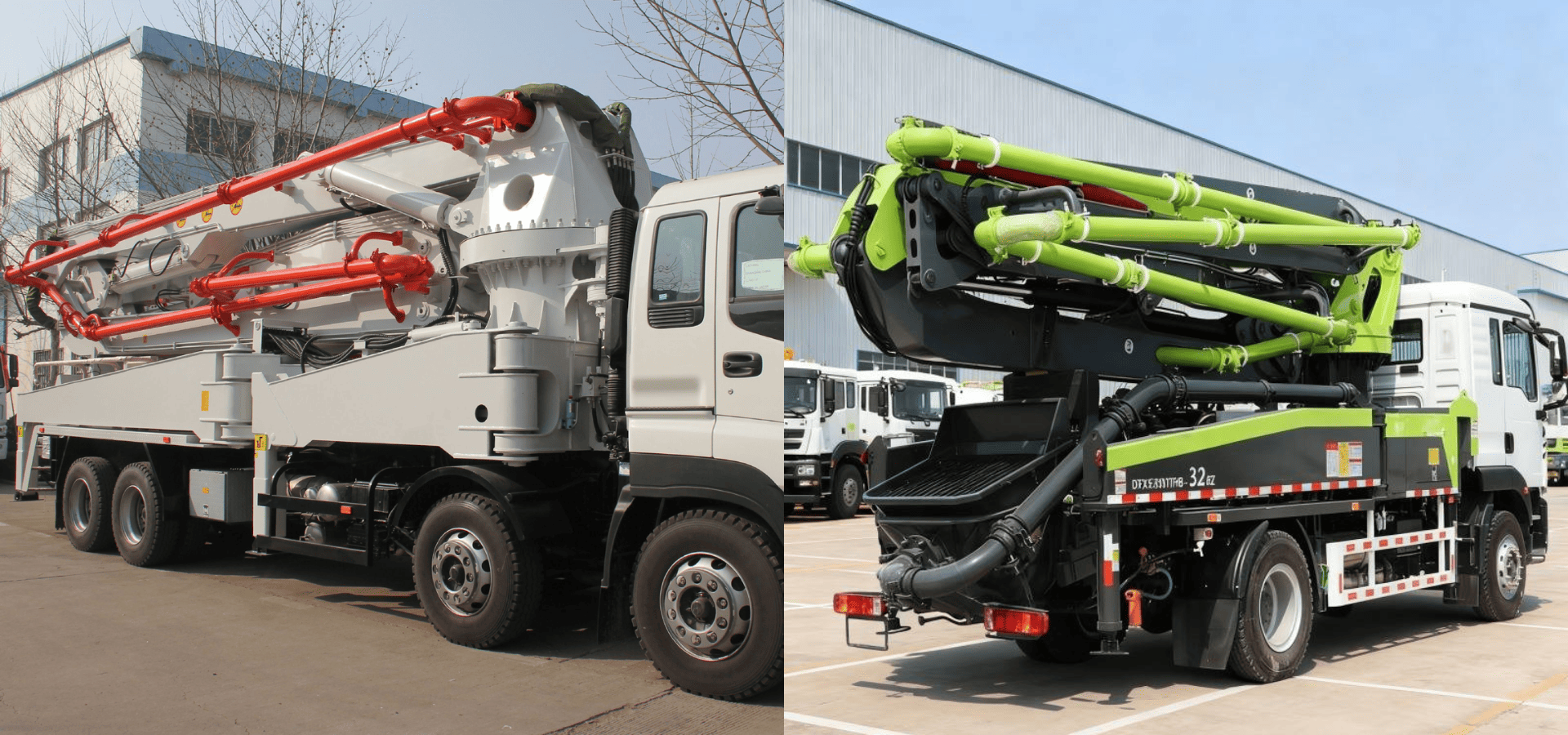

-40 ℃ do +120 ℃Cilinder ogrodja tovornjaka črpalke za beton nadzoruje gibanje namestitvenega ogrodja. Roka se za transport zloži, razpre nad deloviščem in zadrži položaj, medtem ko se beton premika skozi dostavni vod. Cilinder torej naredi več kot samo iztegovanje in umikanje. Nadzira veliko zgibno strukturo, medtem ko stroj deluje pod pritiskom, vibracijami in spreminjajočimi se pogoji obremenitve.
HCIC navaja cilindre rok kot eno od treh glavnih funkcionalnih kategorij hidravličnih cilindrov za tovornjake. Ta članek o izdelku se osredotoča samo na uporabo cilindra ogrodja. Ne združuje cilindra ogrodja z valjem izvlečne noge ali črpalnim cilindrom.
Za izvajalca ali proizvajalca opreme je odločitev o nakupu odvisna od nadzorovanega gibanja, odpornosti na pritisk, življenjske dobe ob utrujenosti, natančnosti vgradnje in uporabnosti. Cilinder ogrodja, ki se prilega središčem zatičev, vendar ne prenaša tresljajev, ni rešitev. Tudi močan valj z napačnim položajem vrat ni rešitev.
Naslednji obseg je naveden v katalogu HCIC 2026 za hidravlične cilindre črpalk in tovornjakov in se uporablja kot inženirski ovoj za uporabo cilindra ogrodja:
| Parameter | Razpon kataloga |
|---|---|
| Premer izvrtine | 50-450 mm |
| Premer palice | 32-280 mm |
| Možganska kap | 200–8.000 mm |
| Delovni tlak | 16-45 MPa |
| Delovna temperatura | -40 ℃ do +120 ℃ |
| Glavna aplikacija | Tovornjaki črpalke za beton in kompleksna gradbena oprema |
| Prednostne naloge oblikovanja | Odpornost na visok pritisk, odpornost na vibracije in dolga življenjska doba |
Med gibljivimi povezavami je nameščen valj ogrodja. Njegova obremenitev se spreminja s spreminjanjem kota ogrodja. Na eni točki gibanja bo valj morda moral začeti težak odsek. Na drugi točki bo morda moral zadržati roko, medtem ko betonska linija in geometrija roke ustvarjata drugačno reakcijsko silo.
Ta spreminjajoča se obremenitev je razlog, zakaj je treba valj izbrati iz celotnega diagrama gibanja, ne samo na podlagi premera izvrtine. Dobavitelj potrebuje zahtevano silo, hod, središča zatičev in delovni tlak, preden se lahko projekt odobri.
Tovornjaki črpalke za beton delujejo z vibracijami motorja, hidravličnimi pulzami, udarci v cestnem prometu in premikanjem ogrodja. Katalog označuje odpornost proti tresljajem kot glavno prednost te družine izdelkov.
Cev, varjene pritrdilne točke, bat, palica in tesnila morajo delovati kot en sklop. Majhna napaka pri poravnavi na pritrdilnem ušesu lahko povzroči stransko obremenitev palice. Pri ponavljajočih se ciklih bočna obremenitev poveča obrabo vodila in napetost tesnila. Natančnost vgradnje je torej del zanesljivosti jeklenke, ne le podrobnost vgradnje.
Katalog navaja razpon delovnega tlaka 16-45 MPa in razpon delovne temperature od -40 °C do +120 °C za ovoj hidravličnega cilindra tovornjaka črpalke. Pravilna točka znotraj tega območja je odvisna od dejanskega sistema.
Kupec naj zgornje številke ne obravnava kot privzeto nastavitev delovanja. Črpalka, razbremenilni ventil, cevi, regulacijski ventili, valj in okvir morajo biti ocenjeni kot celoten sistem. Med pregledom načrta je treba upoštevati tudi skoke tlaka in toplotno raztezanje.
V katalogu so opisani skupaj razviti materiali visoke trdnosti za cev valja. Določa vrtanje in valjanje kot pot obdelave. Ti postopki se uporabljajo za izboljšanje hrapavosti površine notranje izvrtine in dimenzijske natančnosti.
Ta notranja izvrtina je tekalna površina za tesnilo bata in vodilni sistem. Če je izvrtina izven tolerance ali ima napačno površinsko stanje, lahko valj razvije čezmerno trenje, notranje puščanje ali pospešeno obrabo tesnila.
Katalog označuje torno varjenje kot postopek batnice za to skupino inženirskih izdelkov. Varjenje s trenjem združuje komponente s pritiskom in toploto, ki nastaneta zaradi relativnega gibanja. Izogiba se območju varjenja z odprtim ognjem in lahko ustvari ponovljiv spoj, ko so parametri in metoda nadzora nadzorovani.
Pri cilindru ogrodja je treba spoj pregledati skupaj z ravnostjo palice, koncentričnostjo, površinsko obdelavo in potjo obremenitve skozi pritrdilni konec.
Visokotlačna tesnila in vodilne komponente nadzorujejo puščanje in ohranjajo palico poravnano. Pri uporabi ogrodja se mora paket tesnil soočiti s spremembami tlaka, vibracijami, nihanjem temperature in zunanjo kontaminacijo.
Natančno tesnilno zmes je treba izbrati med hidravlično tekočino, temperaturnim območjem in tlakom. Na risbi je treba navesti tudi površinsko obdelavo palice, razporeditev tesnil, lokacijo vrat in tolerance pri vgradnji.
Za natančno ponudbo pošljite:
Fotografije so uporabne, boljša pa je dimenzionirana risba. Če je obstoječi valj še vedno nameščen, navedite model stroja in lokacijo vsakega pritrdilnega središča.
Nadzira gibanje in pozicioniranje zgibne nosilne roke na tovornjaku črpalke za beton ali sorodni opremi za polaganje.
Razpon kataloga je izvrtina 50–450 mm, premer palice 32–280 mm in gib 200–8.000 mm. Končna velikost je izbrana glede na geometrijo stroja in zahtevano obremenitev.
Katalog navaja 16–45 MPa kot območje delovnega tlaka za skupino izdelkov s hidravličnimi cilindri za tovorna črpalka. Odobreni tlak za določeno jeklenko je treba potrditi z njeno risbo, materialom in celotnim hidravličnim sistemom.
Izboljšajo stanje površine notranje izvrtine in dimenzijsko natančnost. To neposredno vpliva na življenjsko dobo tesnila bata, trenje in notranje puščanje.
Torno varjenje se uporablja za postopek izdelave batnic v tej skupini inženirskih izdelkov. Zagotavlja nadzorovano metodo spajanja, ki jo je treba še preveriti glede koncentričnosti, ravnosti in nosilnosti.
Da, obstoječi valj je mogoče pregledati kot referenco. Navedite dolžine središča čepa, izvrtino, palico, gib, odprtine, podrobnosti o namestitvi in fotografije. Končna proizvodnja mora slediti odobreni risbi.
HCIC proizvaja hidravlične izdelke od leta 1998. Podjetje nudi hidravlične cilindre in pogonske enote za gradbeništvo, ravnanje z odpadki, transport in druge industrijske aplikacije.
Za opremo črpalk za beton temelji inženirski pristop HCIC na valju in vmesniku stroja skupaj. Vrtina, gib, delovni tlak, temperatura, namestitev, razporeditev odprtin in proces materiala so pregledani kot ena specifikacija.
- WhatsApp / Tel: +86 153 7619 8599
- E-pošta: davidsong@mail.huachen.cc
- Spletna stran: http://jnhcic.com/
Pošljite risbo ogrodja ali obstoječe dimenzije cilindra. HCIC lahko pregleda vgradnjo in pripravi ponudbo za zahtevano količino.
