Dimenzija (D*Š*V): 2880x2450x2700 Velikost mize (mm): 1000x500 Število osi: 5 Hod mize (X) (mm): 800 Hod mize (Y) (mm): 500 Hod mize (Z) (mm): 500 Natančnost pozicioniranja (mm): 0,0075 Ponovljivost (X/Y/Z) (mm): 0,005 Razpon vrtljajev vretena (r.p.m): 1 - 8000 rpm Moč motorja vretena (kW): 7,5 maks. Obremenitev mize (kg): 600 kg Min. Čas menjave orodja: 3
Rezkalni stroj se nanaša na rezkalni stroj, ki se uporablja za obdelavo različnih površin obdelovanca. Na splošno se rezkalnik v glavnem poganja z rotacijskim gibanjem, obdelovanec in rezkalnik pa se premikata kot podajalno gibanje. Lahko se obdeluje ravnina, utor, prav tako se lahko obdeluje različne ukrivljene površine, zobniki in tako naprej.
Visokokakovosten smolni pesek
Tajvansko vreteno
Tajvanski kroglični vijak in zaklepna matica
Tajvanski tlačni cilinder
Japonski NSK ležaj Nemčija R+W sklopka
Avtomatski sistem mazanja
Izbirni transporter za odrezke
Uporaba:

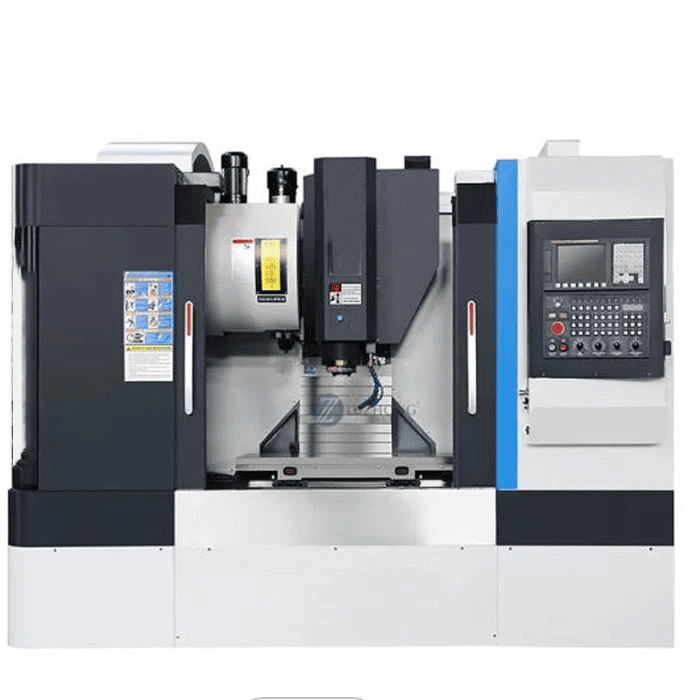

Ta VMC je primeren za mehansko obdelavo in izdelavo kalupov. In lahko čim bolj ustreza zahtevam obdelave iz grobega
strojna obdelava do zaključne obdelave. Prav tako lahko dokonča številne delovne postopke, kot so rezkanje, vrtanje, narezovanje, vrtanje itd.
Vse parametre je mogoče prilagoditi
Parametri vzorca
| št. | Postavka | Specifikacije |
|---|---|---|
| A Tehnični parametri obdelovalnega stroja: | ||
| 1 | Telo stroja in vsi deli so izdelani iz nano ulitkov | |
| 2 | Velikost mize | 500×400 mm |
| 3 | T-utor (širina x količina x razmik) | 10×5×78 mm |
| 4 | Največja obremenitev | 200 KG |
| 5 | Največja višina podajanja | 280 mm |
| 6 | Razdalja od čela vretena do dela | 100-280 mm |
| 7 | Triosno potovanje X/Y/Z | 450/400/170 mm |
| 8 | Premer vretena | Ø100 mm |
| 9 | Hitrost vretena | 36000 RPM |
| 10 | Moč motorja vretena | 6KW |
| 11 | Zmogljivost knjižnice orodja za vreteno | 8 |
| 12 | Čas menjave orodja | 5S |
| 13 | Konus vretena | ISO25 |
| 14 | Razredi knjižnice nožev | Servo vrtenje diska |
| 15 | Hitra hitrost premikanja X/Y/Z | 12/12/12m/min |
| 16 | Hitrost obdelave | 6－12m/min |
| 17 | Natančnost pozicioniranja | ±0,006/300 mm |
| 18 | Ponavljajoča se natančnost pozicioniranja | ±0,006/300 mm |
| 19 | Natančnost obdelane površine | ≤Ra1,6 |
| 20 | Natančnost obdelave | ±0,01 mm |
| 21 | Izbirni štiriosni petosni | ja |
| 22 | Kot vrtenja osi A | ±105 stopinj |
| 23 | Peta os Kot vrtenja osi C | 360 stopinj |
| 24 | Petosni način povezovanja | 5 os s premikom |
| 25 | Delovna napetost | 380V/50HZ±10% ali 220V/60HZ |
| 26 | Velikost stroja (d * Š * V) | 1450×1600×2100 mm |
| 27 | Telesna teža | 1500KG |
| B Konfiguracija strojnega orodja podrobno opisuje parametre blagovne znamke: | ||
| 1 | Konfiguracija sistema | Tajvan SYNTEC 6GA/Ncstudio280/LNC |
| 2 | Vreteno | 6KW visoko natančno, hitro in zelo tiho oljno hlajeno vreteno |
| 3 | Kroglični vijak | Japonska NSK, Nemčija RexRoth) 2005 |
| 4 | Linearni vodnik | Tajvansko visoko natančno vodilo HIWIN/ABBA H25 |
| 5 | Servo enota | Servo motor Panasonic 750W/Ncstudio |
| 6 | Ležaj žične palice | Tajvanski natančni ležaj TPI |
| 7 | Stikalni napajalnik | Tajvanski Ming votek |
| 8 | Električno stikalo | Kitajski namig |
| 9 | pretvornik | * Kvadratni pretvornik |
1. Portalni rezkalni stroj: vključno s portalnim rezkalnim in vrtalnim strojem, portalnim rezkalnim in skobeljnim strojem ter rezkalnim strojem z dvojnim stebrom, se uporabljajo za obdelavo velikih delov.
2. Rezkalni stroj z enim stebrom in rezkalni stroj z eno roko: horizontalna rezkalna glava prvega se lahko premika vzdolž vodilne tirnice stebra, mize za vzdolžno podajanje; Končna rezkalna glava slednjega se lahko premika vodoravno vzdolž konzolnega vodila, konzola pa lahko prilagaja tudi višino vzdolž vodila stebra. Oba se uporabljata za obdelavo velikih delov.
3.miza ne dviguje rezkalnega stroja: obstajata dve vrsti pravokotne delovne mize in okrogle delovne mize, je srednje velik rezkalni stroj med dvižnim miznim rezkalnim strojem in portalnim rezkalnim strojem. Njegovo navpično gibanje se doseže z dvigom rezkalne glave na stebru.
4. Rezkalni stroj za instrumente: majhen rezkalni stroj z dvižno mizo, ki se uporablja za obdelavo instrumentov in drugih majhnih delov.
5.Orodni rezkalni stroj: Uporablja se za izdelavo kalupov in orodij, opremljen z navpično rezkalno glavo, univerzalno kotno mizo in vtičem ter drugimi dodatki, pa tudi za vrtanje, vrtanje in interpolacijsko obdelavo.
6. Drugi rezkalni stroji: kot so rezkalni stroji za utore, rezkalni stroj CAM, rezkalni stroj z ročično gredjo, rezkalni stroj za valjanje in rezkalni stroj za kvadratne ingote itd., so posebni rezkalni stroji, izdelani za obdelavo ustreznega obdelovanca.

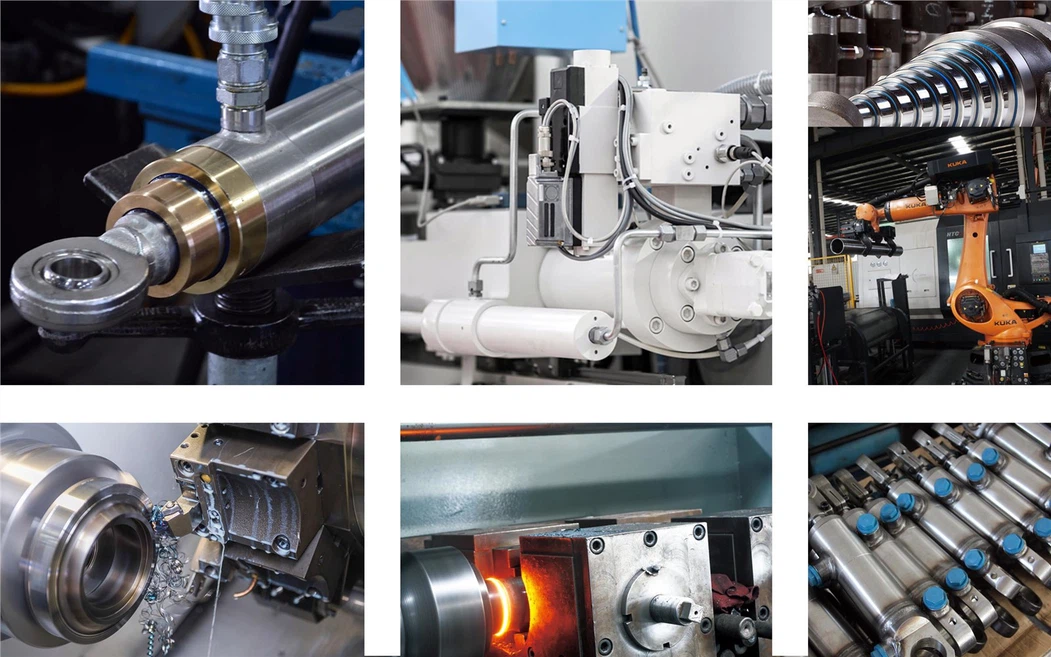

HCIC je profesionalni proizvajalec hidravlike s 25-letnimi izkušnjami pri izvozu, ki se ukvarja predvsem z načrtovanjem, proizvodnjo, montažo, preoblikovanjem, zagonom hidravličnih sistemov in storitvami prodaje blagovnih znamk hidravličnih komponent.

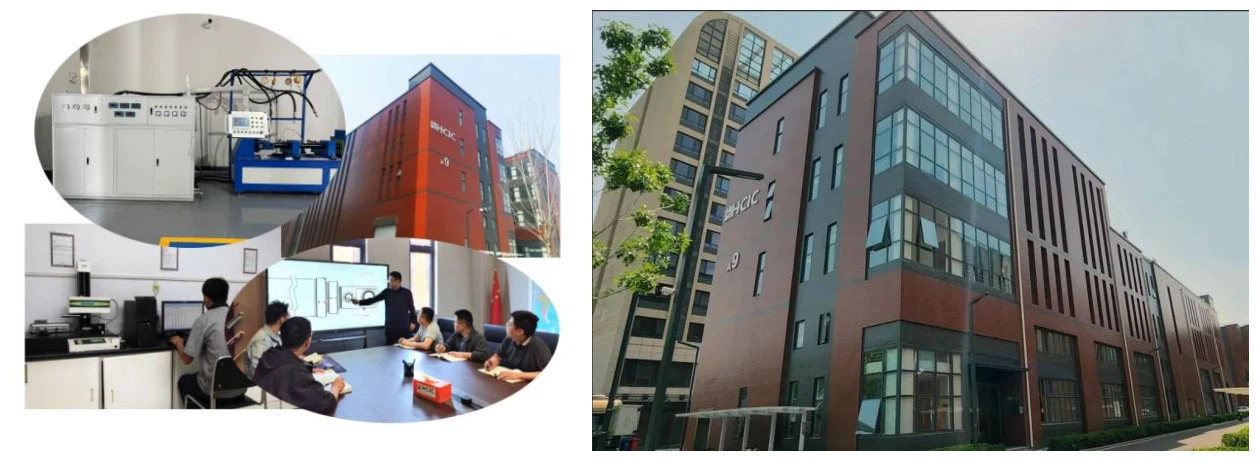

Imamo več kot 30 let obsežnih izkušenj na področju proizvodnje hidravličnih cilindrov in storitev projektiranja hidravličnih sistemov. Naša obsežna moč je med najboljšimi na svetu in 90 % naše prodaje poteka od rednih strank. Vse stranke so zadovoljne s kakovostjo naših storitev. Naša proizvodna baza se nahaja v mestu Jinan, provinca Shandong, Kitajska. Je zelo kulturno mesto, v bližini pa je veliko velikih pristanišč.
1. 13 let izkušenj.
2. Popolna izdelava. Vedno zavezan raziskavam in razvoju.
3. Zagotovite, da izdelki izpolnjujejo standarde kakovosti.
4. Zagotovite, da bo blago dostavljeno pravočasno.
5. Odgovorili vam bomo v 2 urah.
6. Zagotovite toplo in prijazno storitev ter poprodajne storitve.
7. Zagotovljena dobra kakovost in najboljša storitev, saj kupujete od lokalnega dobavitelja.
8. Na voljo so različni modeli, barve, slogi, vzorci in velikosti.
9. Specifikacije po meri so dobrodošle.
1. Kako boste zagotovili kakovost?
Pred pošiljanjem bomo testirali in poslali testni video v potrditev kupca.
2. Kdaj boste odposlali naročilo?
Ko prejmemo potrditev plačila, se bomo potrudili, da pošljemo v 48 urah.
3. Kako lahko sledim svojemu naročilu?
Ko bo vaše naročilo poslano, vam bomo po e-pošti poslali podatke o pošiljanju.
4. Če z izdelki nisem zadovoljen, ali lahko blago vrnem?
Da, nudimo storitve menjave in popravila v garancijskem času.
5.Kako naredite naše poslovanje dolgoročnega in dobrega odnosa?
a. Ohranjamo dobro kakovost in konkurenčno ceno, da našim strankam zagotovimo koristi;
b. Vsako stranko spoštujemo kot prijatelja in z njo iskreno poslujemo in se spoprijateljimo, ne glede na to, od kod prihaja.
